翅片管式制冷换热蒸发器结构设计

项目分类:换热器 发布时间:2025-02-16 ID:928101
  • 翅片管式制冷换热蒸发器结构设计

  这款翅片管式蒸发器是制冷循环系统里的核心换热部件,日常在商用冷柜、小型冷库、工业冷水机、车用空调这类需要实现介质相变吸热的场景里应用极广,它的核心作用是让低压低温的液态制冷剂在管路内部流动蒸发,通过管壁和翅片与流经的空气完成热量交换,带走环境热量实现降温,整个换热过程的效率直接决定整套制冷系统的制冷量与能耗表现。

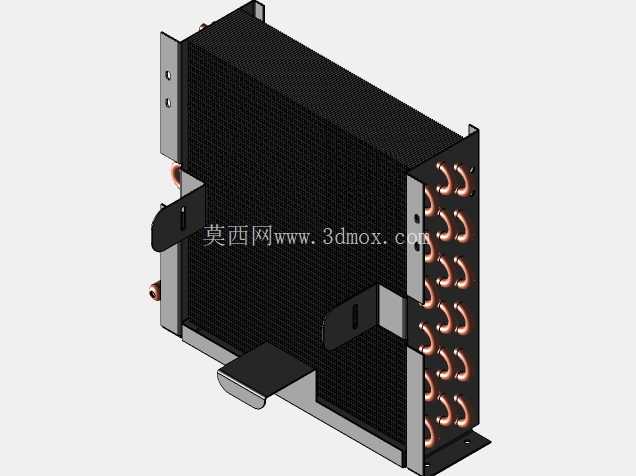

  从结构设计逻辑来看,这款蒸发器采用了铜管串铝翅片的经典成熟结构,之所以选择紫铜作为流道管路材质,是因为紫铜本身导热系数高、制冷剂兼容性强,同时弯折、焊接工艺性好,能在密集排布的管路里减少流阻突变;外部的铝制翅片采用了密排开窗结构,不是光面平片设计,每一片翅片都做了翻边冲孔处理,翻边高度控制在统一公差范围内,串管后能保证每一片翅片和铜管外壁紧密贴合,避免接触热阻过大,同时开窗结构可以不断切割流经的空气边界层,让空气在翅片间隙里形成紊流,不会因为层流附着在翅片表面降低换热效率,这种设计比同体积的平片蒸发器换热效率能提升三成左右。

  安装边界上,这款蒸发器采用侧装固定结构,两侧的镀锌钢板安装支架做了折弯加强处理,支架上预留的两个长圆形安装孔可以适配安装位的小范围尺寸偏差,不需要现场二次扩孔,安装时只需要将支架贴合在制冷腔体的内壁预留位,用M6规格的标准紧固件即可完成固定,整体安装深度控制在120mm以内,不会过多占用制冷腔体的有效储物空间;管路接口设置在蒸发器侧下方,两个接口分别对应制冷剂的进液和回气,接口位置做了15度的外倾角度,方便现场焊接连接管路时操作焊枪,不会因为空间局促出现虚焊漏氟的问题。

  设计过程中需要重点考量几个工程细节:首先是管路的排布走向,这款蒸发器的铜管采用了多回路并联的排布方式,不是单根管路从头绕到尾,这样可以控制每一段管路的长度偏差在5%以内,保证每个回路的制冷剂流量分配均匀,不会出现某部分管路提前蒸发完出现过热、另一部分管路还有液态制冷剂未完全蒸发的情况,避免换热面积浪费,同时也能防止压缩机吸入液态制冷剂产生液击故障。其次是翅片的片距设计,这款蒸发器的翅片间距控制在1.8mm,这个间距是兼顾换热效率与防结霜堵塞的平衡值,如果片距过小,在低温工况下翅片表面结霜后会快速堵塞空气流道,导致风阻飙升、换热效率骤降;如果片距过大,相同外形尺寸下的总换热面积会大幅缩水,达不到设计制冷量要求。另外,蒸发器底部预留的接水盘安装位,和翅片组底部保持了20mm的间隙,化霜过程中产生的冷凝水可以顺着翅片表面流到接水盘内排出,不会出现积水结冰的问题。

  实际选型适配时,这款蒸发器适配的迎面风速在2-2.5m/s区间,在这个风速区间内风阻和换热效率的平衡点最优,风速过高会导致风噪过大、风机功耗上升,风速过低则会让空气侧换热系数不足,无法发挥全部换热能力。结构上的固定卡扣除了安装固定作用外,还能在运输过程中对翅片组形成防护,避免外力磕碰导致翅片倒伏,一旦翅片大面积倒伏会堵塞局部风路,影响整体换热均匀性。整个蒸发器的管路焊接位置都做了气密性检测,能满足常规制冷系统的耐压要求,不需要用户二次做打压测试,可以直接接入系统管路使用。
