2.5英寸带颈对焊式管道连接法兰结构

　　在工业管路系统的搭建与运维场景中，法兰是实现管段之间、管段与阀组/设备端口之间可拆卸刚性连接的核心基础部件，这款2.5英寸规格的带颈法兰，主要适配公称通径对应2.5英寸的金属管路，常见应用在化工流体输送、市政给排水、暖通循环水、低压气动输送等常规压力工况的管路布设中。从实际使用逻辑来看，法兰的核心作用是在保证管路连通密封性的前提下，为管路系统预留可拆卸的检修节点，相比直接焊接的永久连接方式，法兰连接的管段可以在后期阀件更换、管路改向、设备检修时快速拆解，无需大范围切割破坏原有管路结构，大幅降低后期运维的施工成本。

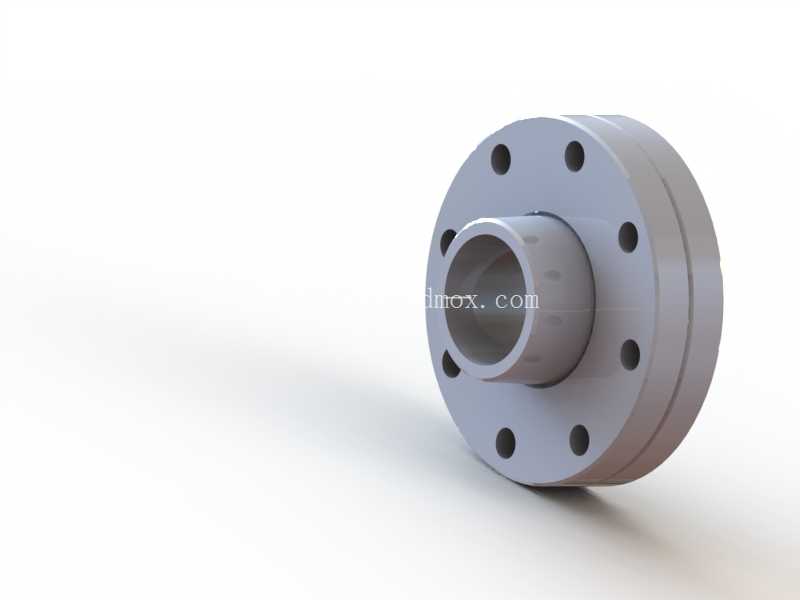

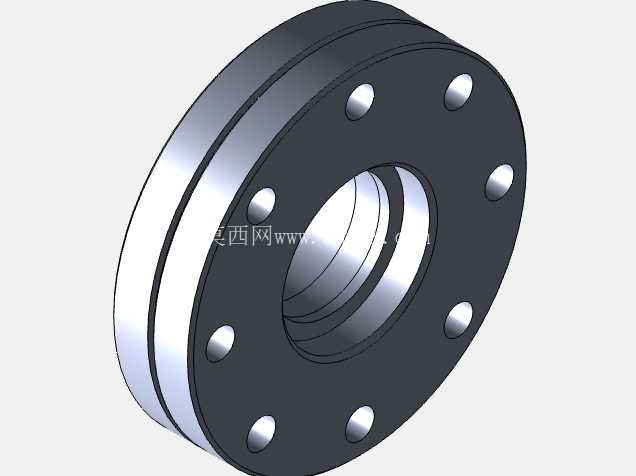

　　这款法兰采用带颈对焊的结构形式，颈部的锥形过渡结构是设计中的关键细节，不同于平焊法兰的直筒短颈，这种逐渐收窄的锥颈可以将管道内压产生的轴向应力、管路振动带来的交变载荷平滑过渡到法兰盘本体，避免法兰盘与颈部连接位置出现应力集中导致的焊缝开裂，在存在轻微管路振动、压力存在小幅波动的工况下，结构可靠性比普通平焊法兰高出不少。法兰盘端面上均匀分布的8个螺栓通孔，是按照对应压力等级的标准孔距排布的，安装时需要配合对应规格的六角螺栓、弹簧垫圈进行对称预紧，预紧过程中需要遵循对角分次拧紧的操作规范，避免单侧受力过大导致法兰面倾斜出现密封泄漏。

　　法兰的密封面采用突面结构，这种密封面结构加工难度低，配合非金属垫片或者金属缠绕垫片即可实现可靠密封，适合绝大多数中低压、常温的流体输送场景，密封面的平面度、表面粗糙度都有严格的公差要求，建模过程中需要严格控制密封面的平面度误差，避免出现表面凹凸不平导致的垫片压合不实。从安装边界来看，这款法兰的颈部内径与适配的2.5英寸管道外径完全匹配，焊接时需要将管道插入法兰颈部至定位台阶位置，之后在颈部外侧与管道的接缝处进行环缝焊接，相比平焊法兰的内外双侧角焊缝，带颈对焊法兰的焊缝强度更高，焊缝位置远离密封面，焊接热变形对密封面平面度的影响更小。建模过程中需要重点关注几个关键尺寸的公差配合：首先是螺栓孔的中心圆直径，这个尺寸直接决定法兰能否与配对法兰、设备端口顺利对接，孔位的角度公差需要控制在合理范围内，避免出现螺栓无法穿入的问题；其次是颈部的内径尺寸，需要保证与对接管道的内径平滑过渡，避免出现通径突变导致的流体阻力增大、介质冲蚀管壁的问题；另外法兰盘的厚度需要匹配对应压力等级的强度要求，既要保证螺栓预紧时法兰盘不会发生翘曲变形，也要避免过度设计导致的材料浪费。

　　在实际管路布设中，这类法兰通常会成对使用，两片法兰之间根据输送介质的特性、工作温度、工作压力选择合适的密封垫片，输送普通水介质时可以采用橡胶垫片，输送油气类介质时可以采用耐油石棉垫片或者金属缠绕垫片，高温工况下则需要选用金属包覆垫片。法兰的颈部长度经过优化设计，既保证了焊接操作的操作空间，也不会因为颈部过长导致管路安装时的轴向尺寸冗余，在空间紧凑的设备内部管路布设中，这种紧凑化的颈部设计可以有效节省安装空间。另外法兰盘外缘的倒角处理，既可以去除加工过程中产生的锐边毛刺，避免安装过程中划伤操作人员，也可以在螺栓穿入时起到导向作用，提升安装效率。从结构强度校核的角度来看，这款法兰的锥颈过渡段的壁厚变化是渐变的，不存在截面突变，在承受内压载荷时，应力分布更加均匀，不会出现局部应力过高的问题，在长期使用过程中抗疲劳性能更好，适合存在周期性压力波动的管路场景。建模时所有的铸造圆角、加工倒角都需要按照实际加工工艺要求进行还原，不能出现尖锐直角，避免实际生产过程中出现应力集中、加工难度过大的问题。
