可适配多安装场景的拼接式角度盖板结构

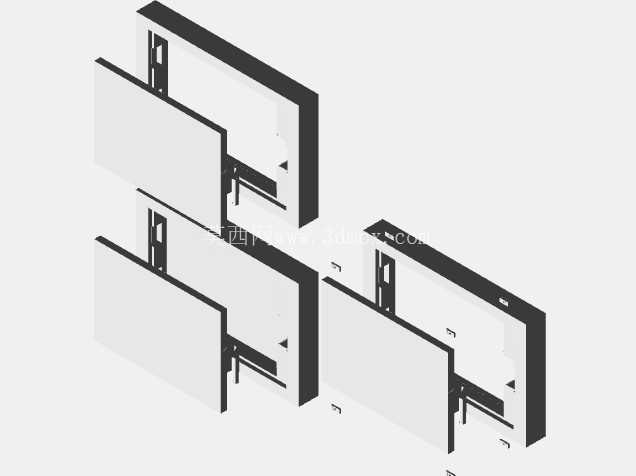

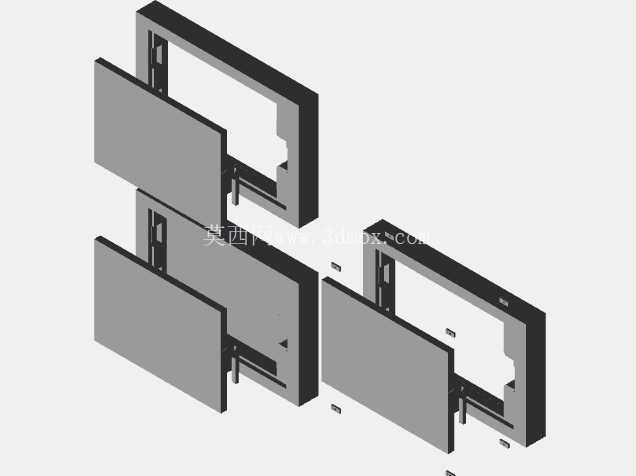

　　在电源类壳体的结构设计中，带角度的安装面盖板一直是容易被忽略但直接影响装配效率与防护性能的部件，这类盖板常应用在变压器、小型电源模块的外壳转角位置，既要满足壳体开合的检修需求，也要保证拼接后的缝隙均匀度，避免灰尘、水汽从拼接缝侵入内部元器件。本次设计的三款盖板结构，针对带倾角的壳体安装面做了适配优化，区别于常规平板盖板的直边卡扣设计，每款盖板的侧边卡扣位置都对应壳体边框的卡槽做了角度补偿，在盖板盖合时，卡扣能顺着倾斜的安装导向面滑入卡槽，不会出现常规平板盖板在斜面上装配时卡扣卡滞、对位不准的问题。

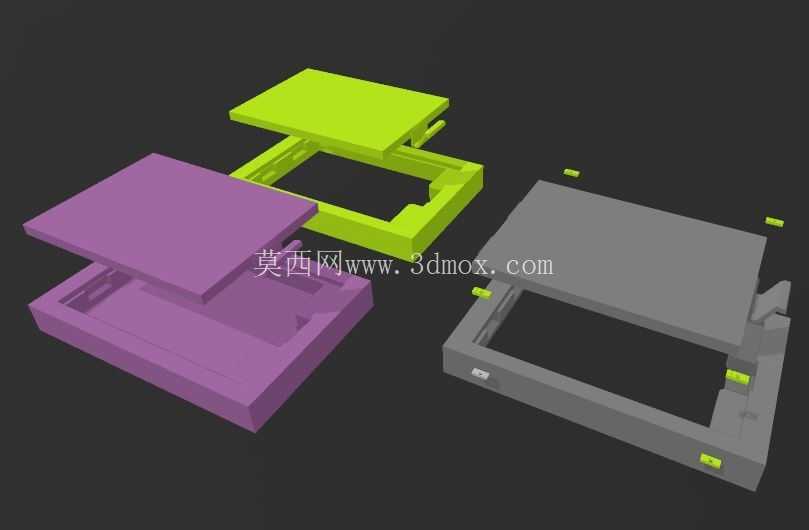

　　从功能特性来看，三款盖板分别对应不同的壳体开口尺寸，其中亮绿色款为中间层转接框结构，本身不承担顶面封闭作用，而是作为上下两层盖板的衔接载体，转接框的上下两面都设置了错位的卡扣槽，能分别卡合紫色款与灰色款的顶面盖板，实现多层壳体的分层封闭，这种分层结构适合内部需要分舱布置元器件的电源设备，比如将高压侧与低压侧元器件分舱隔离时，中间转接框可以作为舱室分隔的结构支撑，不需要额外在壳体内部加装分隔筋，减少壳体整体的注塑成型难度。紫色款与灰色款为顶面封闭盖板，两款盖板的边缘都做了下沉式止口设计，盖合后止口边会嵌入壳体边框的凹槽内，相比平搭式盖板，止口结构能提升拼接处的抗形变能力，即使设备在运输过程中受到侧向挤压，盖板也不会轻易从边框上滑脱。

　　设计过程中重点考虑了孔位的可调性，盖板本体预留了通用钻孔余量区域，使用者可以根据实际出线、安装固定的需求，在预留区域单独加工钻孔，不需要重新开模制作盖板，预留区域的厚度比盖板主体薄0.8毫米，钻孔时不会出现钻偏、毛刺外翻的问题，加工难度更低。关于尺寸与安装边界，三款结构的缩放比例覆盖5.0毫米至10毫米的适配范围，设计时将卡扣的配合公差控制在0.1毫米至0.15毫米之间，既保证盖合后的固定强度，也能在检修时顺利撬开盖板不会损坏卡扣。安装时不需要额外的紧固件，依靠卡扣与卡槽的过盈配合就能实现固定，盖板盖合后与壳体边框的拼接缝隙控制在0.2毫米以内，能满足常规室内电源设备的防护要求。

　　在实际应用场景中，这类盖板不仅可以用在小型电源变压器的外壳上，也能适配各类带转角安装面的工控模块壳体、传感器接线盒，当设备需要在倾斜面上布置操作按钮、出线接头时，可以直接在盖板的预留钻孔区域加工对应尺寸的安装孔，不需要重新设计整个壳体结构，能大幅缩短非标设备的外壳设计周期。设计时还考虑了不同材质的成型适配性，不管是采用ABS注塑成型，还是采用3D打印制作样件，盖板的壁厚都保持均匀，最薄位置不小于1.2毫米，不会出现注塑时的缩痕问题，也不会出现3D打印时的结构翘曲，卡扣位置做了圆角过渡，反复拆装10次以上也不会出现卡扣断裂的情况。三款盖板之间可以互换搭配，比如不需要分层结构时，可以直接将紫色或灰色盖板卡合在壳体边框上，不需要安装中间的绿色转接框，能适配不同的内部安装空间需求，当内部元器件高度较高时，可以加装转接框提升壳体内部的净空高度，不需要更换整个壳体外壳，配件的通用化率能达到80%以上，减少配件的储备种类。
