双侧鳍片式铝合金散热模组三维结构设计

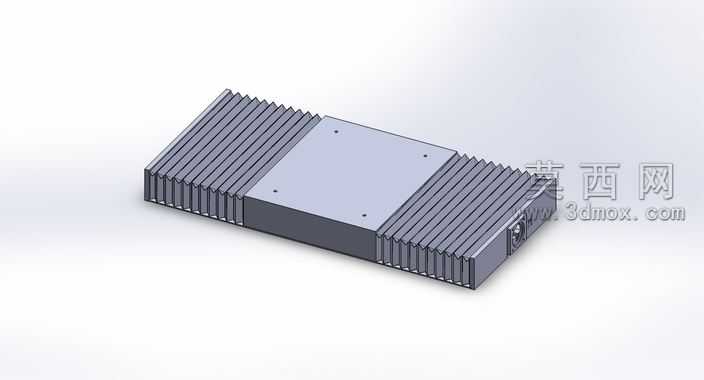

本作品为双侧鳍片式铝合金散热模组的三维建模成果，建模过程依托参数化三维设计软件完成，整体采用自顶向下的设计思路，先确定核心安装基准面与整体外形轮廓，再逐步拆分各功能结构完成细节建模。模型主体分为中部安装基板与双侧散热鳍片两大核心部分，中部基板为平整矩形腔体结构，表面预留四个对称分布的安装定位孔，用于与发热元器件进行贴合固定，基板内部预留元器件容纳腔体，侧边设计有接口安装位，可满足电子元件的内置安装与外接走线需求。双侧鳍片采用等间距平行直鳍片设计，每片鳍片厚度均匀、间距一致，建模时通过线性阵列特征快速生成鳍片组，同时对鳍片与基板的连接位置做了圆角过渡处理，既避免应力集中问题，也能优化热传导路径，减少接触热阻。材质设定上，整体结构选用6061铝合金材质，渲染时赋予亚光银灰色金属质感，还原铝合金型材挤压成型后的真实表面状态，鳍片边缘做轻微倒角处理，避免锐边结构，符合实际加工工艺要求。结构设计阶段充分考量散热性能与加工可行性，鳍片的高度、厚度与间距参数经过匹配计算，既保证足够的散热接触面积提升空气对流换热效率，也兼顾铝合金挤压工艺的成型极限，避免鳍片过高过薄导致加工变形。中部基板与鳍片采用一体化结构设计，无需额外拼接装配，减少装配间隙带来的热阻损耗，同时提升整体结构强度。建模过程中对所有安装孔位、接口位置做了精确的尺寸约束，保证各特征的位置公差符合装配要求，渲染阶段采用柔和的工业产品布光方案，清晰呈现鳍片的排列层次与基板的平整质感，完整还原该散热模组的结构特征与外观细节，可直接用于散热性能仿真验证、加工工艺规划以及产品装配演示等场景。
