卧式螺带色带混合设备结构设计

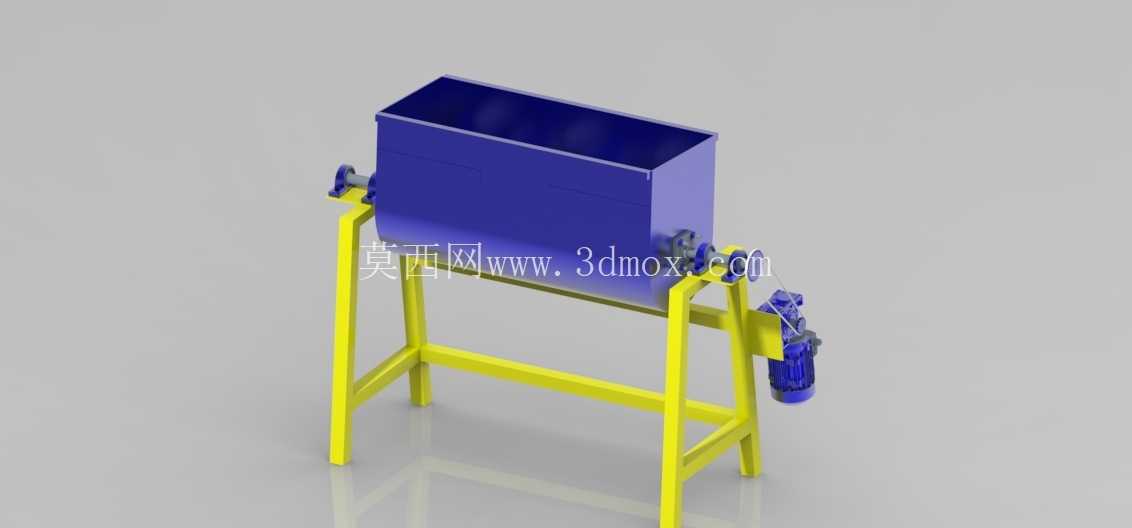

　　在粉体、颗粒物料的混配生产场景中，卧式螺带类混合设备一直是中小批量物料均质处理的核心选型，这类设备广泛应用于食品粉料、化工助剂、塑料色母、饲料配料等需要多组分均匀掺混的工序环节，相比立式混合结构，卧式布置的设备在进出料便利性、混合死角控制、满载运行稳定性上都有更突出的表现。本次呈现的这款N10规格色带混合器，采用U型卧式槽体搭配双侧支撑机架的结构，整体机架采用方管焊接成型，底部做了横向连接梁加固，避免满载搅拌时的机架共振问题，槽体两端的轴伸位置配置了端盖密封结构，防止细粉料从轴缝泄漏，驱动端采用侧装式减速电机直连搅拌主轴的布置，省去了额外的链传动或带传动结构，既压缩了设备整体占地宽度，也减少了后续运维中传动件的维护点位。从设计思路上看，这款设备的搅拌组件采用内外双层螺带结构，工作时内层螺带将物料向槽体端侧推送，外层螺带将物料向槽体中心聚拢，形成持续的轴向、径向复合对流，能够在较短的混料周期内让不同比重、不同粒径的物料达到均匀分散的效果，避免普通桨叶搅拌容易出现的物料分层、底部积料问题。槽体上部采用敞口设计，方便人工投料或者对接上方的喂料设备，槽体底部可根据实际使用需求加装出料阀门，适配不同产线的出料衔接要求。

　　在安装边界上，这款设备的机架支腿做了统一的安装基面设计，安装时需要保证四个支脚的水平度误差控制在2mm以内，避免主轴倾斜导致的轴封偏磨、轴承负载不均问题；设备的侧向驱动电机需要预留足够的散热与检修空间，侧方至少留出300mm的操作距离，方便日常检查电机运行温度、紧固安装螺栓。槽体的有效容积按照N10规格设定，单次混料的装载系数控制在0.6-0.7之间为最优工况，装载量过高会导致螺带上方的物料无法参与有效对流，延长混料时间，装载量过低则会造成设备能效浪费，同时加剧螺带与槽壁的不必要磨损。

　　在实际应用场景中，这类设备可以单独作为小批量配料的混料工位使用，也可以对接上下游的输送、计量、包装设备组成连续化混配产线，针对有特殊要求的物料，还可以在槽体外部加装夹套实现加热或者冷却工况，适配需要温控混料的特殊工艺。从结构细节来看，搅拌主轴与螺带的连接采用分段焊接后整体加工的工艺，保证螺带外缘与槽体内壁的间隙均匀控制在3-5mm，既避免间隙过大残留物料层，也防止间隙过小导致的加工装配难度提升、运行中刮蹭槽壁的问题；两端的轴承座采用带座外球面轴承，具备一定的调心能力，能够补偿焊接机架的微小形位误差，降低装配难度。

　　设备的表面处理上，与物料接触的槽体内壁、螺带表面都做了打磨抛光处理，减少物料粘附，方便换料时的清理工作，机架部分采用喷涂防锈漆处理，适配车间多尘、多潮气的生产环境。在选型适配时，需要根据实际混料的物料特性调整螺带的转速，针对比重较大、流动性差的物料可以适当降低主轴转速，增大驱动电机的功率储备，避免启动时负载过大烧毁电机；针对流动性好的轻质粉料，可以适当提高转速，缩短混料周期。这款设备的整体结构没有复杂的特殊定制件，大部分零部件都可以采用通用标准件加工制作，加工成本可控，维护难度低，非常适合中小加工企业的配料混料工序使用，在三维建模过程中，所有的安装配合面都预留了合理的公差余量，焊接件的焊缝位置都做了工艺性避让，避免实际加工时出现焊缝干涉装配的问题，同时对所有的转动件都做了动平衡校验的结构预留，保证设备高速运行时的稳定性。
