伟光EC180外转子轴流散热风机结构

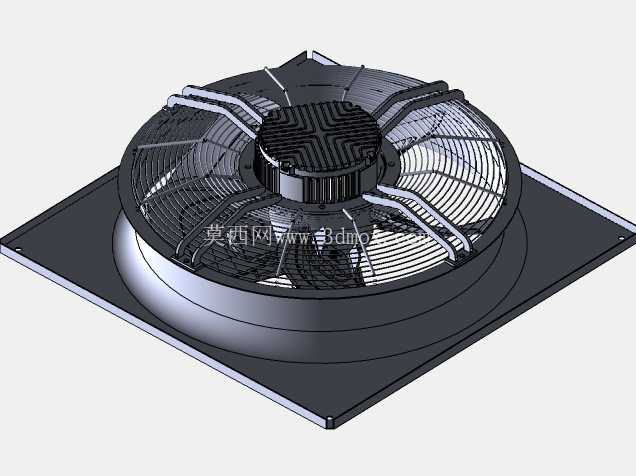

　　这款EC轴流风机的三维结构，在做设备散热系统选型匹配时参考性很强，日常做机柜温控、制冷机组冷凝器散热、工业设备通风回路设计的时候，这类外转子轴流风机是非常常用的核心通风部件。先从安装边界说起，这款风机采用方形安装法兰底座，安装孔位沿法兰四边对称布置，安装时不需要额外做复杂的转接支架，直接通过螺栓将法兰底座固定在设备的通风面板或者冷凝器支架上即可，法兰平面的平面度公差控制在合理范围，安装后能保证密封胶条均匀受压，避免通风回路出现漏风的问题，影响散热效率。风机整体的轴向尺寸紧凑，外转子电机直接集成在风筒中心位置，省去了传统电机加长轴连接叶轮的传动结构，既缩减了整体轴向安装空间，也减少了传动环节带来的振动和能量损耗。

　　从功能特性来看，这款采用EC直流无刷外转子电机，相比传统AC轴流风机，调速范围更宽，能根据设备实际的温度反馈调整转速，在低负载散热需求下降低转速，减少运行能耗和通风噪音，在高负载工况下满速运行保证足够的通风量。叶轮采用后掠式扭曲叶片设计，叶片的型线经过气动优化，叶片前缘做了圆弧过渡处理，能降低气流进入叶道时的冲击损失，叶片表面的曲率变化均匀，气流在叶道内流动时不容易产生分离涡，既能保证额定工况下的风量风压参数，也能有效降低运行时的气动噪音。风机的防护网罩采用径向钢丝加周向加强筋的焊接结构，钢丝间距符合安全防护要求，既不会对气流产生过大的阻力，也能防止外部异物触碰旋转的叶轮造成设备损坏或者安全事故，网罩通过卡扣结构固定在风筒前端，日常维护清理叶轮积尘时拆卸非常方便。

　　设计思路上，这款风机把电机、叶轮、风筒、安装法兰做了集成化设计，风筒采用翻边结构和方形安装法兰一体成型，既提升了风筒的结构刚性，也减少了零部件数量，降低装配复杂度。外转子电机的外壳直接和叶轮轮毂连接，电机的散热外壳暴露在气流通道内，风机运行时气流直接冲刷电机外壳，能带走电机工作产生的热量，不需要额外给电机设计独立的散热结构，提升了电机长时间运行的可靠性。风筒的内壁和叶轮叶尖的间隙控制在很小的范围，能减少叶尖间隙的气流回流损失，提升风机的运行效率。接线盒布置在风筒侧面的安装法兰位置，接线方向可以根据现场安装需求调整，避免接线后线缆干涉安装或者和其他部件产生摩擦。

　　实际应用场景中，这类风机常被用在中央空调室外机的冷凝器散热、机柜空调的蒸发器通风、工业控制柜的强制通风散热、冷库制冷机组的冷风机通风，还有一些新风设备的送风回路里。选型的时候需要注意，安装时要保证风机进出口有足够的通风空间，不要紧贴障碍物，避免进风阻力过大导致风量衰减；如果是用在有防尘需求的场景，需要在进风侧搭配对应目数的防尘滤网，同时要考虑滤网带来的风阻损失，预留足够的风压余量；固定螺栓要加装防松垫圈，避免风机长期运行产生的振动导致螺栓松动；接线时要注意电源极性和调速信号的匹配，避免接错线损坏电机控制板。从三维结构的细节来看，叶轮做了动平衡校正结构，轮毂上预留了动平衡配重的卡槽，生产装配时可以通过添加配重块调整叶轮的动平衡精度，降低运行时的振动值，延长轴承的使用寿命。风筒和安装法兰的连接处做了加强筋设计，提升法兰的抗变形能力，在安装拧紧螺栓的时候不会出现法兰变形导致风筒圆度超差，蹭到叶轮的问题。
