电磁离合器传动组件结构设计

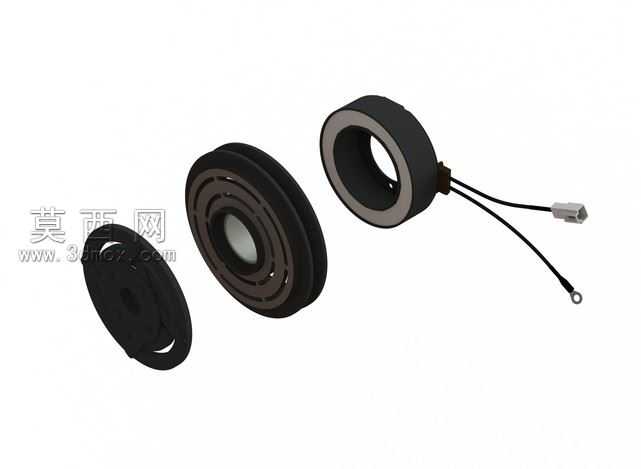

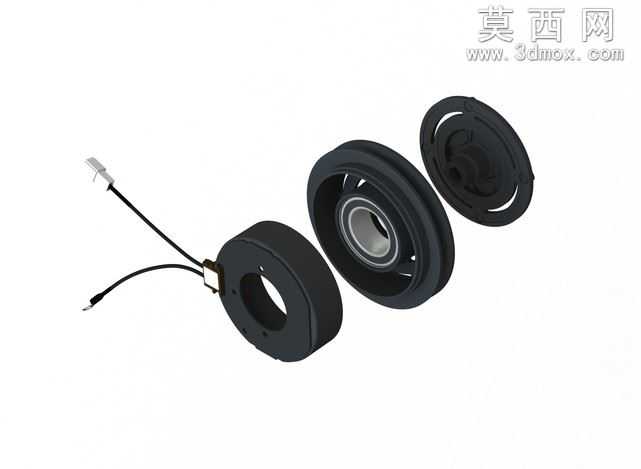

本作品为电磁离合器传动组件的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械传动部件的实际装配逻辑与尺寸规范，对组件的各个组成部分进行了1:1比例的结构还原。模型整体拆解为三个核心功能部件，分别是从动吸盘轮、主动传动带轮以及电磁线圈座，各部件之间保留了真实的装配间隙与配合关系，可直接用于虚拟装配验证与运动仿真演示。在建模环节中，针对带轮部分的多楔带槽结构，采用旋转凸台配合阵列切除的方式完成细节刻画，精准还原了带槽的截面轮廓与排布间距，保证带传动配合的结构合理性；从动吸盘轮的摩擦接触面做了平整化结构处理，盘面的减重镂空结构采用草图阵列拉伸切除完成，在还原结构特征的同时兼顾了部件轻量化的设计逻辑；电磁线圈座部分还原了线圈绕组的环形腔体结构、外接接线端子与接地引线的细节特征，接线端子的插接结构、引线的出线位置都按照实际电磁离合器的布线逻辑进行排布，还原了部件的电气连接结构特征。材质渲染环节，针对不同部件的实际材质属性做了区分设置：带轮与吸盘轮采用发黑处理的钢材材质，调整材质的粗糙度与金属反射参数，还原钢制部件表面哑光的金属质感；电磁线圈座的外层包覆部分采用耐高温工程塑料材质，设置合适的漫反射颜色与低反光属性，还原绝缘塑料的视觉特征；接线端子采用镀锌金属材质，引线部分分别设置橡胶绝缘外皮与金属接线端的材质，区分不同部分的材质表现。设计思路围绕电磁离合器的核心工作逻辑展开，通过电磁线圈通电产生磁吸力，带动从动吸盘轮与主动带轮吸合实现动力传递，断电后依靠结构间隙实现动力断开，建模过程中充分考虑了各部件的配合公差，吸合面的平面度、线圈与吸盘的对应位置都做了精准的位置约束，保证模型能够直观展示电磁离合器的工作原理与装配关系，可用于机械原理教学、产品结构展示以及相关传动系统的设计参考。
