工业卧式三相异步电动机三维结构模型

　　做设备结构设计的同行大多有体会，动力单元的选型与安装位预留，往往是整机布局阶段最先要敲定的核心环节，这款卧式安装的异步电机三维结构，刚好覆盖了常规工业传动场景里最常用的机座规格细节。从实际应用场景来看，这类电机广泛适配皮带输送机、小型机床主轴驱动、液压站动力源、农用加工设备、自动化生产线输送辊道等需要稳定旋转动力输出的场合，是离散制造业里应用基数最大的动力执行部件之一，不管是做单机设备设计还是旧设备改造的结构校核，都需要精准的三维模型来核对安装干涉、传动对接尺寸。

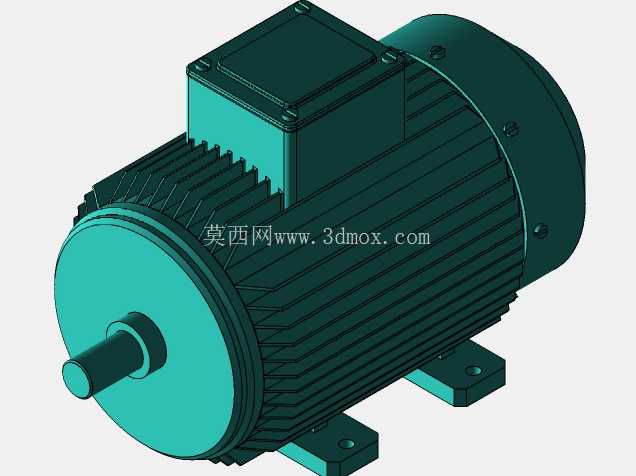

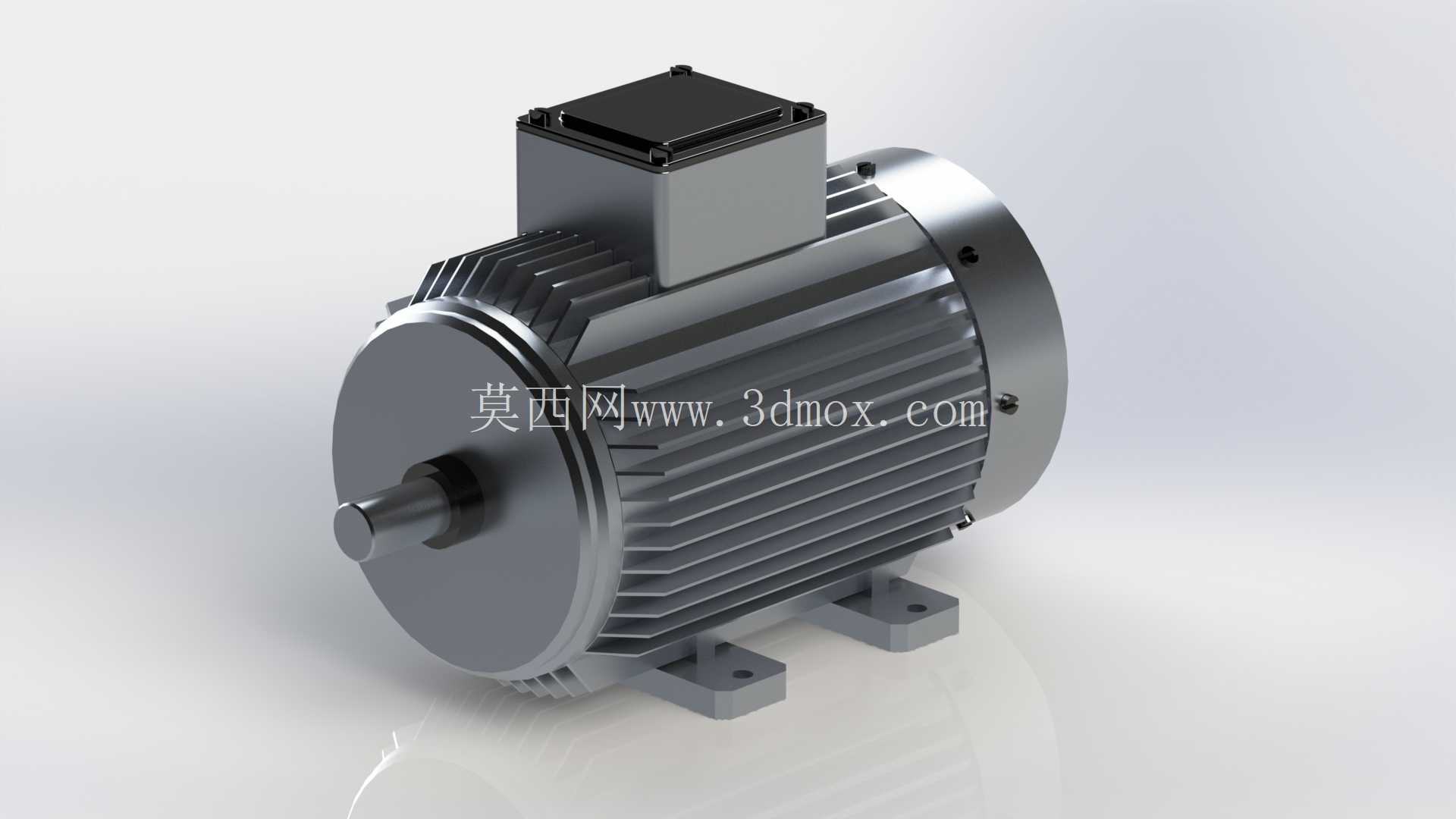

　　从功能特性来看，这款模型还原了鼠笼式异步电机的完整外部结构：带散热筋的铸铁机壳是核心承载结构，表面均匀分布的轴向散热筋顺着电机运行时自带的风叶气流方向布置，能在电机连续额定运行时把定子绕组产生的热量快速传导到空气中，避免绕组温升过高导致绝缘老化加速；机座顶部的方形接线盒预留了三相电源进线的安装空间，接线盒的密封结构、固定螺栓位置都做了还原，实际选型时可以根据现场布线方向调整接线盒的出线朝向，模型里也保留了接线盒与机座连接的安装法兰细节，方便设计时做布线空间校核；输出轴端的轴伸尺寸、键槽位置都按照通用工业标准做了还原，不管是对接联轴器、皮带轮还是减速箱输入轴，都能直接在装配环境里做配合公差的预留，不用再反复核对二维样本的尺寸标注。

　　设计思路上，这款模型完全按照实际量产电机的结构逻辑搭建：底部的卧式安装脚座带两个长条形安装孔，方便现场安装时调整电机与从动部件的中心距，尤其是皮带传动场景下，长孔可以预留皮带张紧的调整余量，不用额外做张紧机构；机座非输出端的风罩结构也做了完整还原，风罩上的通风孔排布符合实际散热气流的走向，设计时如果需要给电机加装外置冷却风扇或者防尘罩，也能直接在模型上核对安装空间；输出轴端的端盖固定螺栓、轴承室的位置都做了结构还原，做设备维护仿真或者拆装工艺设计时，能直接用来演示端盖拆卸、轴承更换的操作空间是否足够。

　　从安装边界尺寸来看，这款电机的中心高、安装脚的孔距、轴伸直径与长度、接线盒的突出高度、风罩的外径尺寸都按照通用Y系列同功率电机的标准尺寸搭建，做整机布局时可以直接把模型调入装配体，预留对应的安装空间：比如安装脚下方的减震垫安装空间、接线盒侧方的电缆弯曲半径空间、输出轴侧的联轴器安全罩安装空间、尾部风罩侧的散热气流预留空间，这些细节如果在设计阶段没有通过三维模型核对，很容易在现场安装时出现干涉问题——比如之前做输送线设计时就遇到过，没核对接线盒突出尺寸，导致电机安装后接线盒紧贴设备机架侧板，现场接线时根本没法操作，最后只能重新加工机架安装位，耽误了安装进度。

　　另外模型也还原了电机外表面的所有工艺细节：机壳散热筋的拔模斜度、安装脚的铸造圆角、端盖与机座配合的止口位置、吊环螺栓的安装孔位，这些细节看似不影响核心功能，但在做整机渲染、装配工艺仿真或者数字化样机展示时，能让模型的真实感提升很多，不会出现简化模型那种生硬的棱角感。对于做设备选型的工程师来说，不用再对着二维样本的多个视图拼凑尺寸，直接在三维环境里旋转查看各个方向的结构，就能快速判断这款电机是否适配当前设计的设备安装空间，比如有些设备安装位上方有横梁遮挡，就需要核对电机接线盒的高度是否会和横梁干涉；有些窄空间安装的场景，需要核对电机风罩的外径是否能放进安装腔里，这些都能通过这个三维模型快速完成校核，减少设计阶段的错漏。
