卧式单级离心泵配套安装机架结构设计

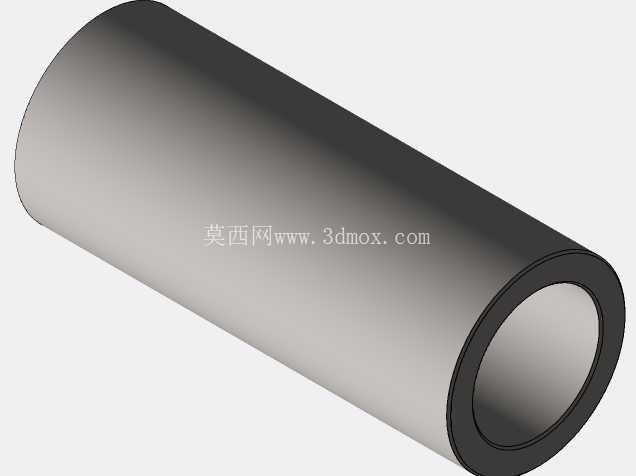

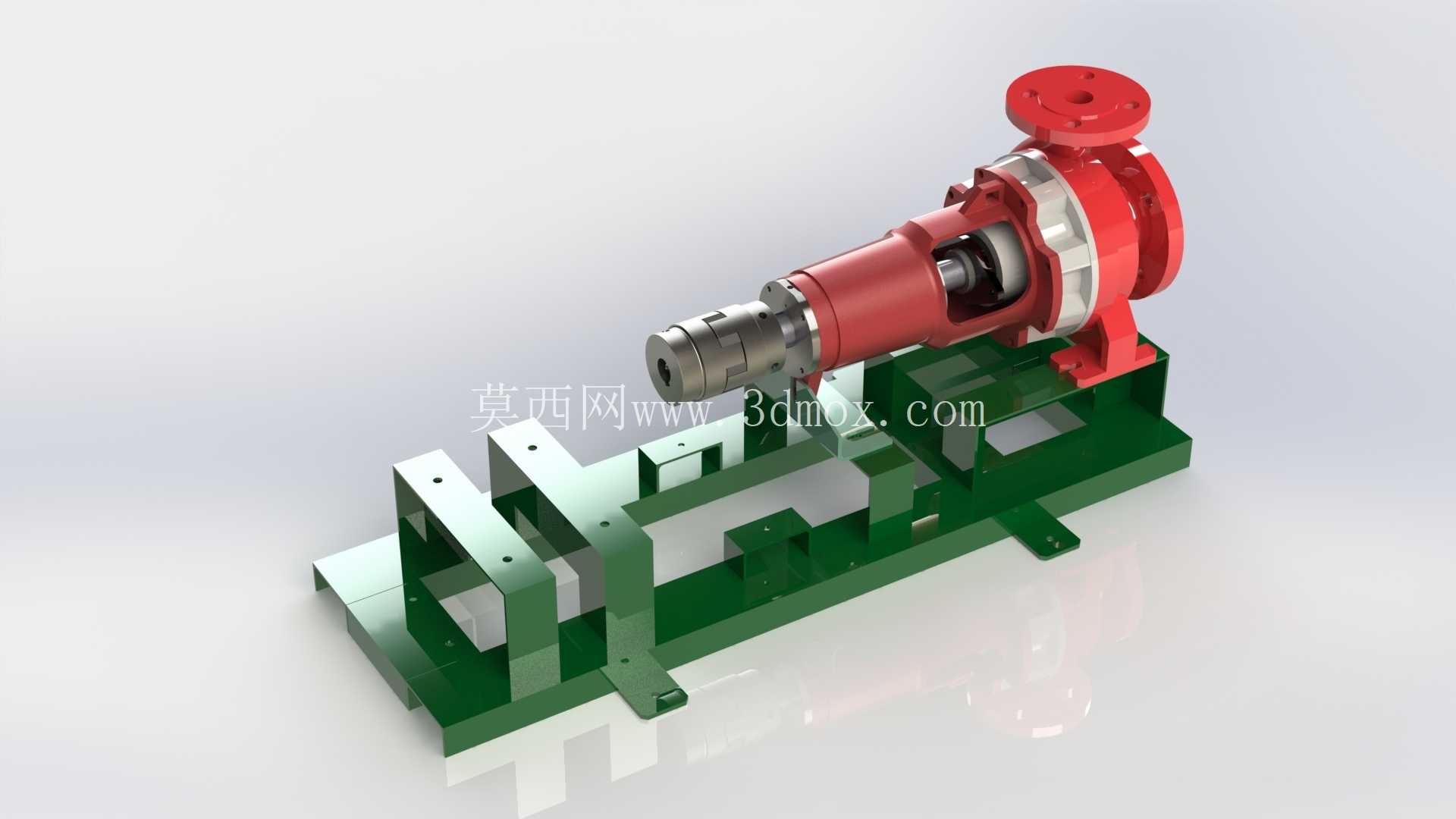

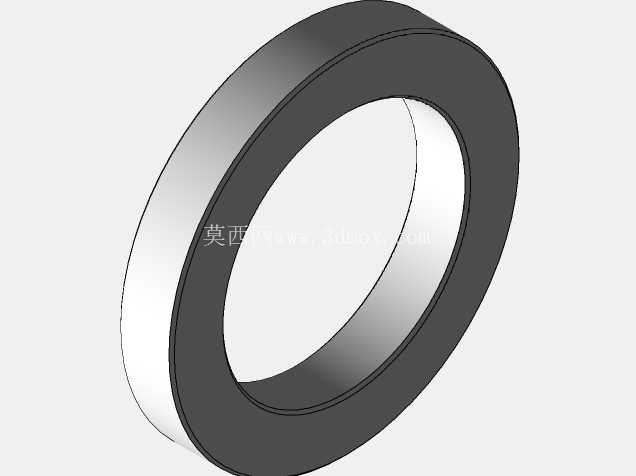

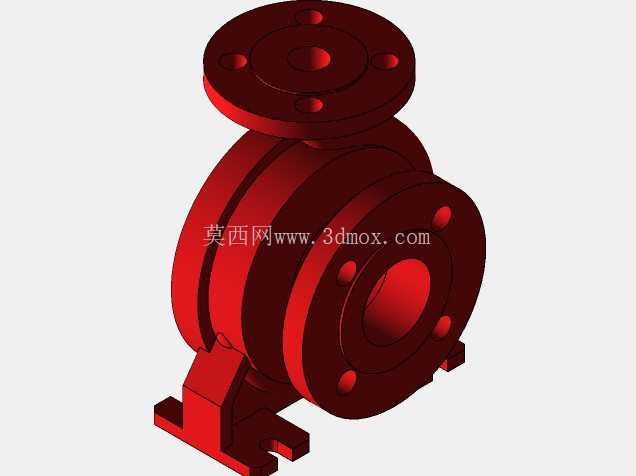

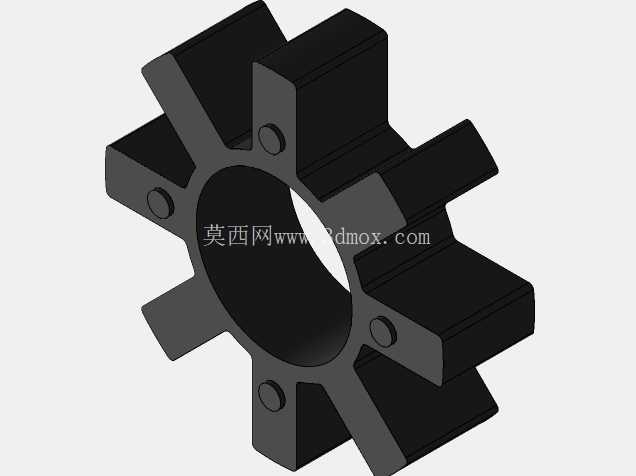

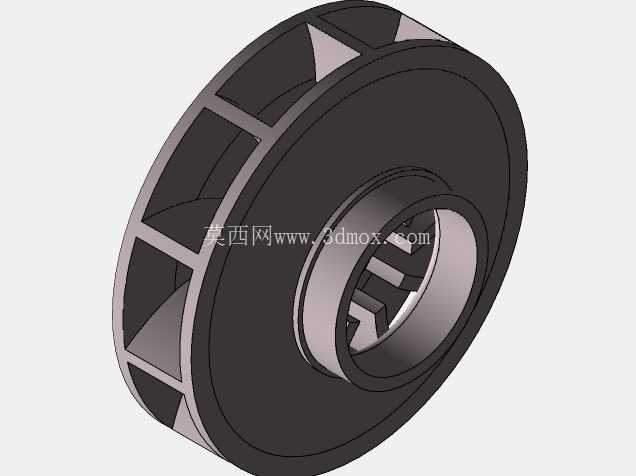

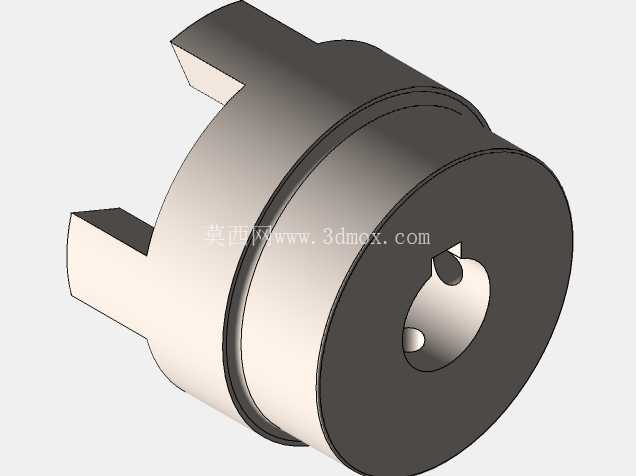

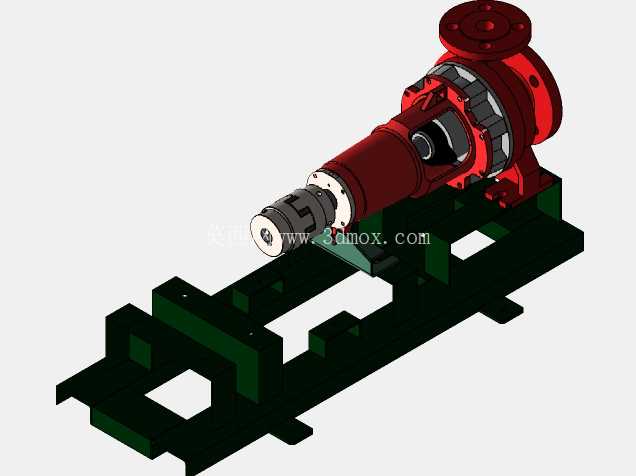

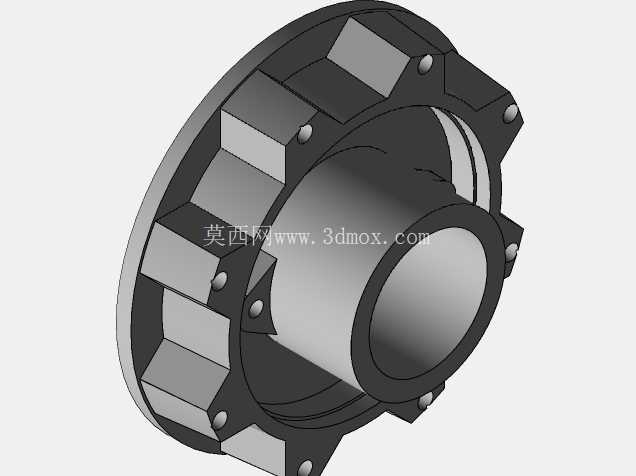

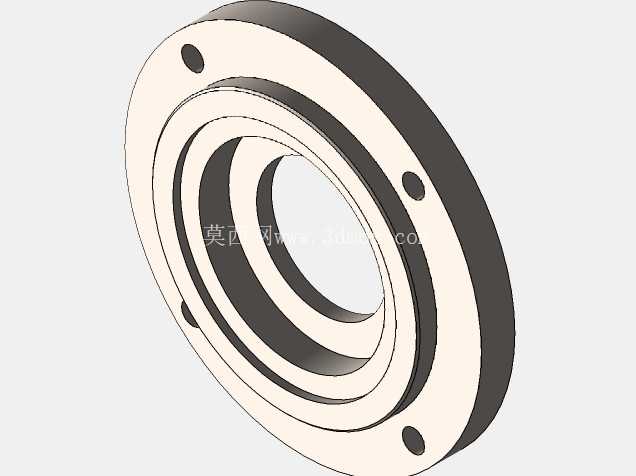

　　在化工流程、市政供水、循环冷却系统的现场安装环节，泵组的机架刚性、轴系对中余量、进出口法兰的安装空间预留，直接决定了设备投用后的振动水平、密封件使用寿命与长期运行可靠性。这套卧式单级离心泵的三维结构，完整还原了泵头、传动连接段与公用安装底座的装配关系，可直接用于管路布局校核、安装基础设计、运维拆装模拟等工程场景。从结构功能来看，红色泵头部分采用单级悬臂式叶轮结构，泵壳进出口法兰采用标准凸面密封形式，适配常规工业管路的法兰连接标准，叶轮腔的流道设计兼顾常规清水、低粘度工业流体的输送需求，可覆盖常规工况下的流体增压、循环输送功能。

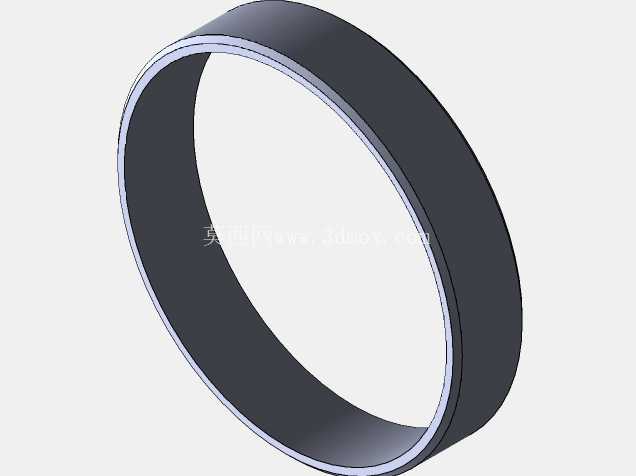

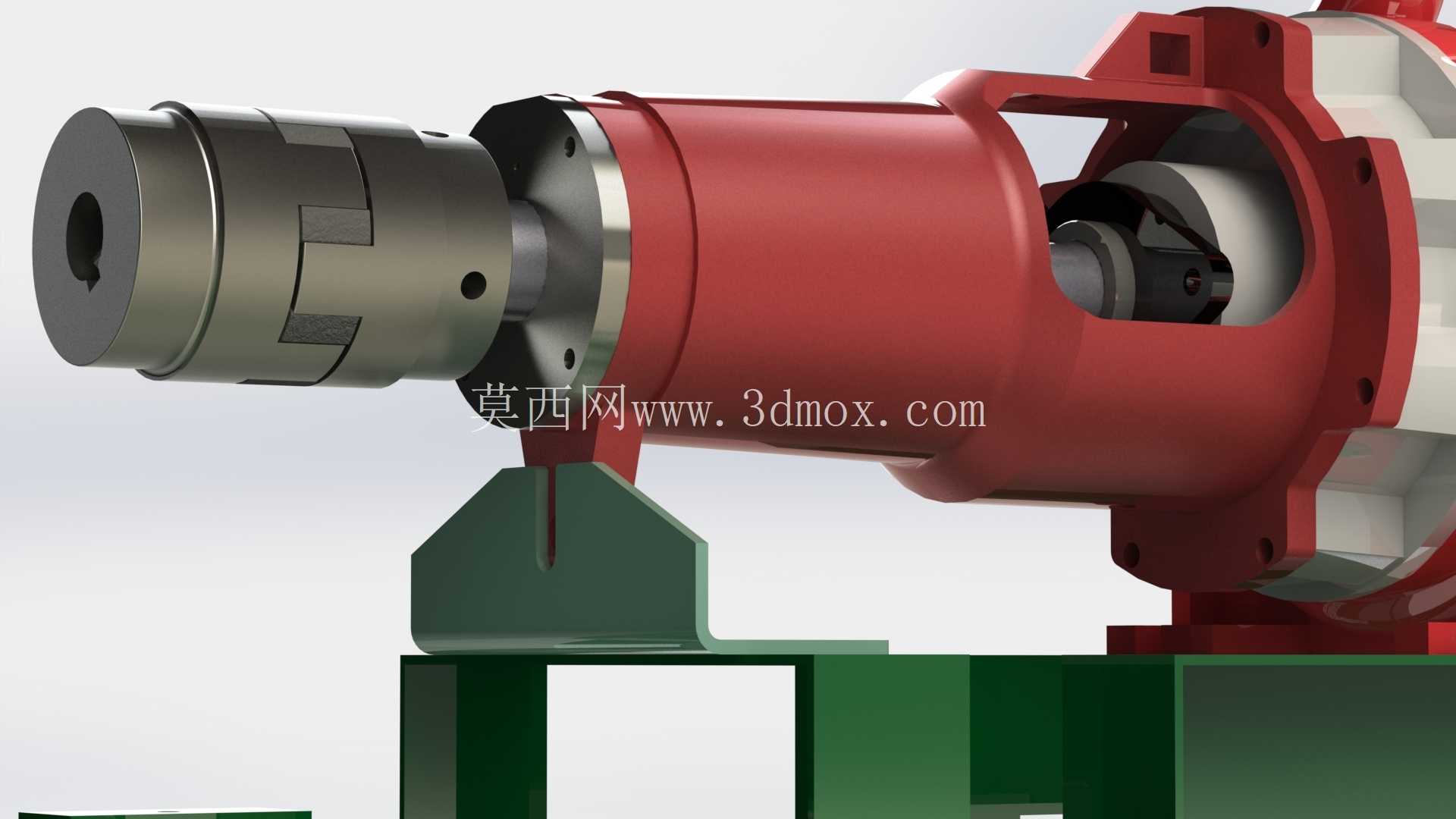

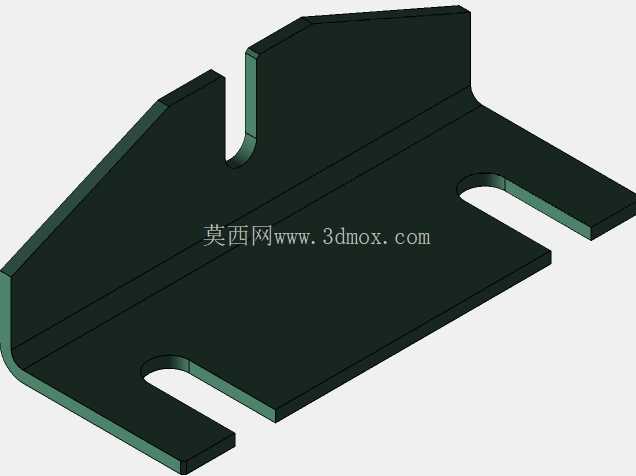

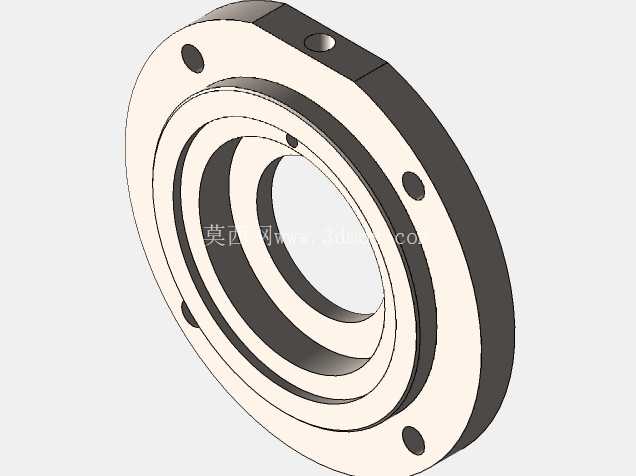

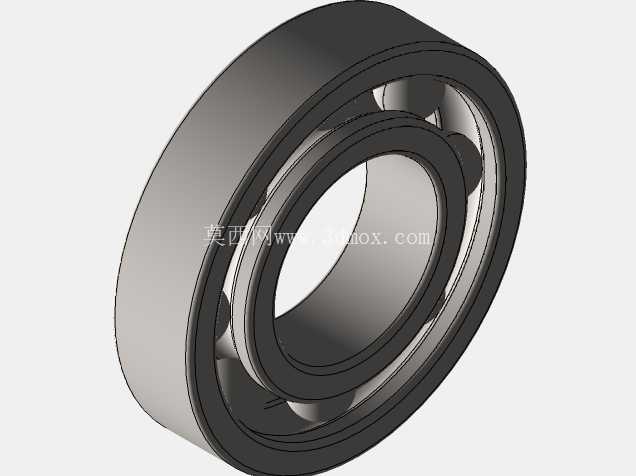

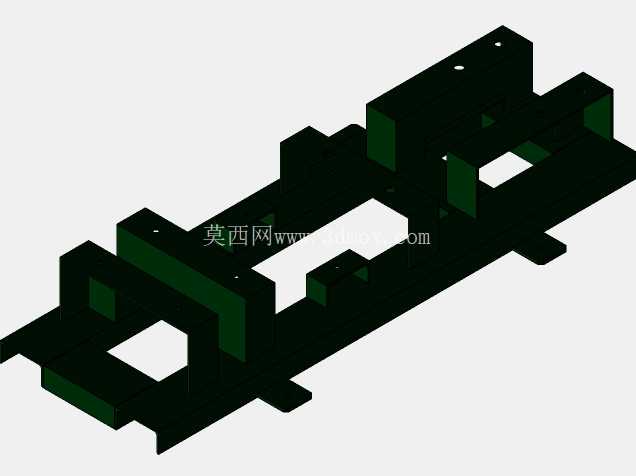

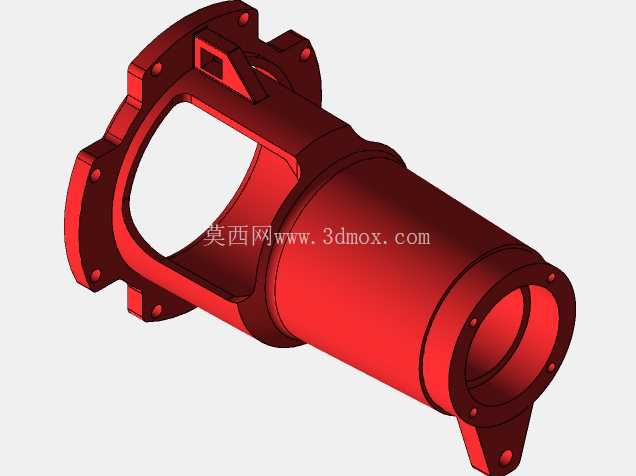

　　传动连接段预留了与驱动电机轴对接的安装空间，轴封位置的结构预留了填料密封或机械密封的安装位，可根据实际输送介质的腐蚀性、温度参数灵活调整密封组件选型。绿色的公用安装底座采用型钢焊接式框架结构，并非一体式铸造底座，这种结构的优势在于加工成本更低，现场安装时可通过底座上的长条调节孔调整泵体与驱动电机的相对位置，补偿轴系对中时的偏差，同时框架式结构的镂空设计方便后期运维时排放泄漏的介质、清理底座积污，也能降低整体自重，方便车间内的转运与吊装。从设计思路层面，建模时优先保证了各配合面的装配公差逻辑：泵体与底座的安装定位面、轴承座与泵壳的配合止口、联轴器安装段的轴径公差都按照实际机械加工的精度要求做了约束，避免出现建模时的干涉问题。

　　泵头的支脚位置做了加强筋结构，抵消泵运行时流体脉动带来的支脚应力，避免长期运行出现支脚开裂的问题。底座的型钢排布特意在泵体重心、电机安装位置下方设置了纵向承托梁，避免设备运行时底座出现挠性变形，影响轴系对中精度。从安装边界尺寸来看，泵头出口法兰的中心高度、底座安装孔的横向纵向间距都预留了现场二次灌浆的调整余量，进出口法兰的外侧预留了法兰螺栓拆装的操作空间，不需要额外拆除周边管路即可完成法兰螺栓的紧固作业；联轴器位置的外侧预留了联轴器护罩的安装空间，符合工业设备的安全防护要求；轴封位置的周边预留了足够的操作空间，运维人员不需要吊装泵体即可完成机械密封的更换作业。在实际工程应用中，这类结构的泵组多用于工厂循环水系统、中小型给排水系统、常规化工介质的输送工段，建模时还原的细节可以帮助结构设计人员在做厂区管路布局时提前校核泵组与周边管路、桥架、基础的位置冲突，也可以帮助新入行的机械设计人员理解卧式离心泵的装配逻辑、安装基准的选择原则——整套结构的安装基准是底座的底面，所有部件的高度、同轴度公差都是以这个基准面为参照做设计，现场安装时也需要先将底座找平找正，再依次安装泵体、电机，最后做轴系对中，而不是先把泵体和电机固定在底座上再调整基础，这也是很多现场安装容易出错的环节。

　　另外，泵壳上的排气螺塞位置、放油孔位置都在模型上做了准确还原，这些细节往往是初期建模容易忽略的点，但实际运维时这些位置的操作空间直接决定了后期运维的效率，比如排气螺塞如果被周边管路挡住，启泵前就无法顺利排净泵腔内的空气，会导致泵出现气缚、无法正常抽送介质的问题。这套模型的结构细节也兼顾了不同工况的改装需求，比如底座上的安装孔位预留了不同功率电机的安装位置，不需要重新加工底座即可适配不同功率的驱动电机，降低了备件储备的成本；泵体的进出口法兰方向也可以根据现场管路走向调整安装角度，只要松开泵壳与泵架的连接螺栓即可旋转调整，不需要重新加工管路。
