金属弹性联轴器结构设计

项目分类:通用机械零部件 发布时间:2025-02-16 ID:931375
  • 金属弹性联轴器结构设计
  • 金属弹性联轴器结构设计
  • 金属弹性联轴器结构设计
  • 金属弹性联轴器结构设计
  • 金属弹性联轴器结构设计
  • 金属弹性联轴器结构设计
  • 金属弹性联轴器结构设计
  • 金属弹性联轴器结构设计
  • 金属弹性联轴器结构设计
  • 金属弹性联轴器结构设计

  在各类工业传动系统的轴系布局中,两轴对中偏差的补偿始终是结构设计阶段需要重点考量的环节,弹性联轴器正是针对这类需求开发的通用传动联接部件,广泛应用于泵组、输送设备、机床主轴、轻工机械等需要传递旋转扭矩的场景中,能够在主动轴与从动轴之间建立可靠的扭矩传递路径,同时抵消安装过程中产生的径向、角向与轴向偏差,避免轴系因刚性约束产生额外的弯曲应力,延长轴承、密封件等周边易损件的使用寿命。

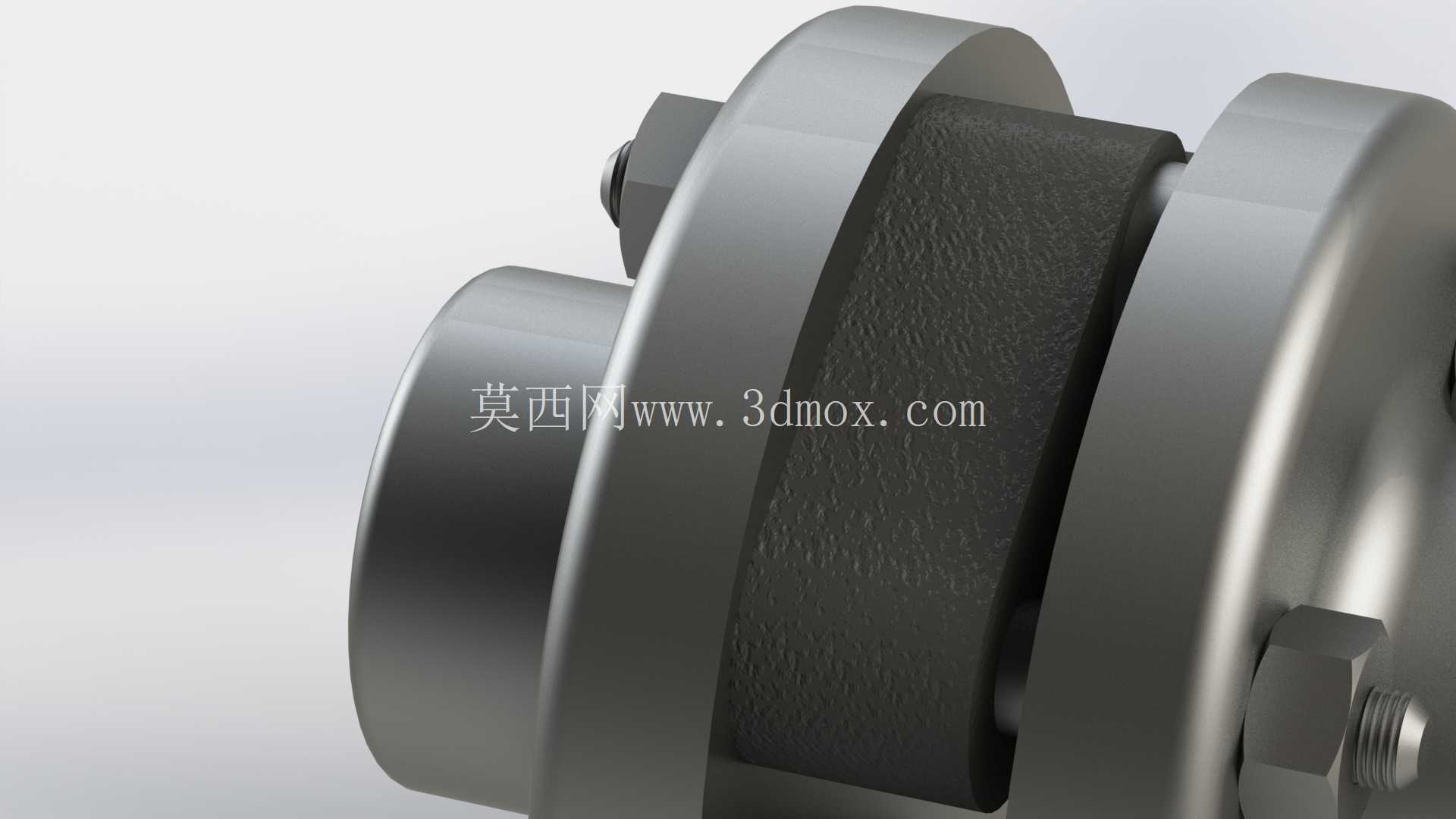

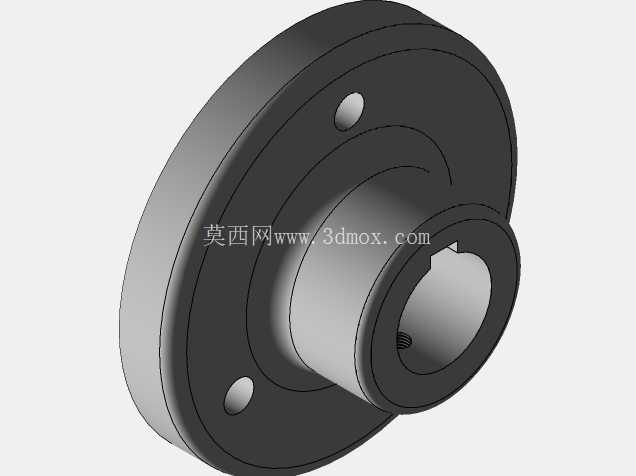

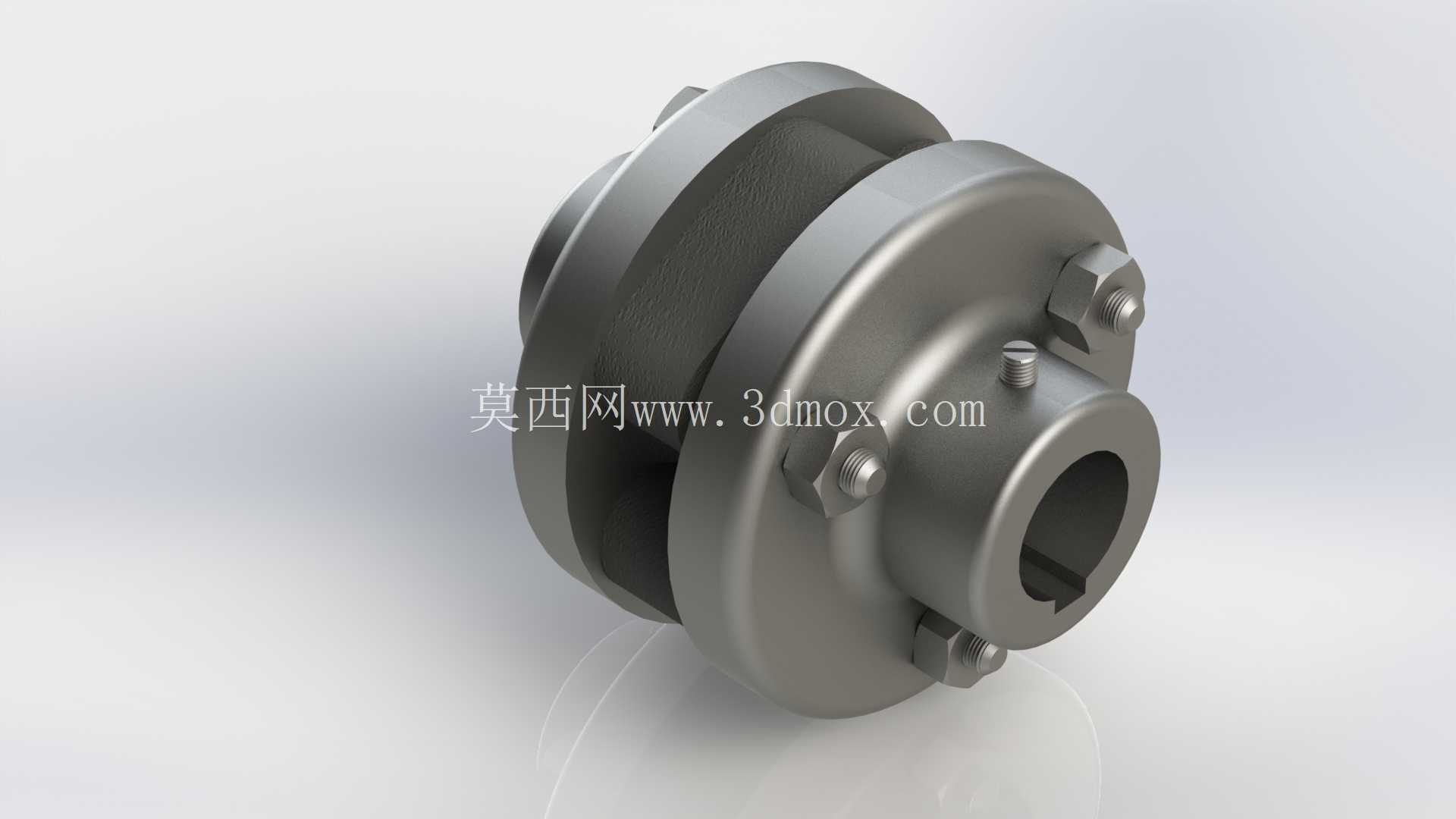

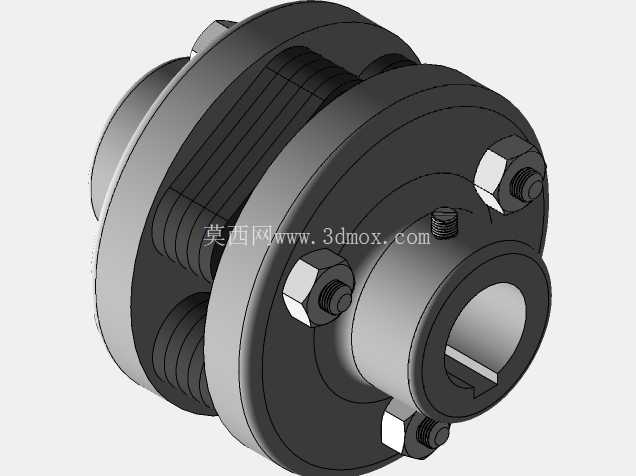

  这款弹性联轴器采用分体式法兰结构设计,两端分别设置带键槽的轴孔结构,可通过平键与两侧传动轴实现周向固定,配合端面的紧定螺钉完成轴向位置锁定,安装时无需大幅移动两端设备,仅需将两个半联器分别固定在对应轴端后,对齐法兰面的螺栓孔位,穿入联接螺栓并按对角顺序逐步拧紧至规定力矩即可完成装配,大幅降低了现场安装调整的工作量。法兰结合面之间预留的弹性补偿间隙,可在轴系运行过程中吸收一定范围内的振动冲击,尤其适用于存在负载波动、启停频繁的传动工况,能够有效缓冲瞬时冲击载荷对电机、减速器等核心驱动部件的影响。

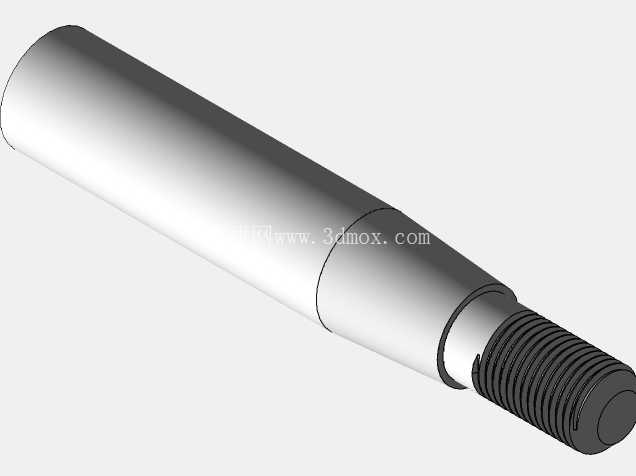

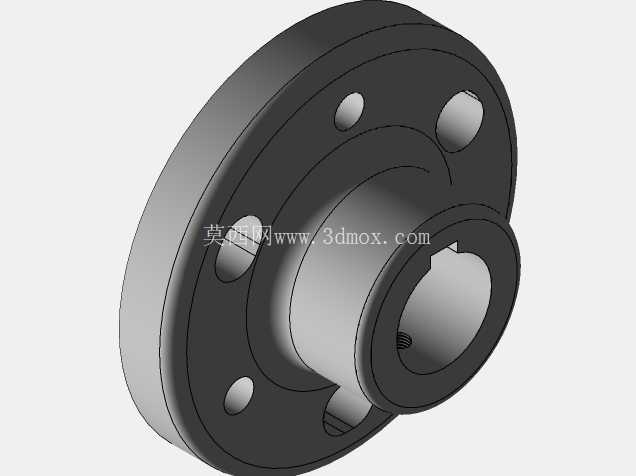

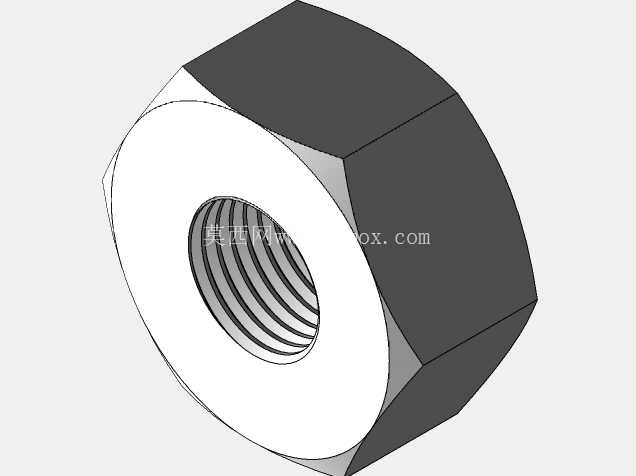

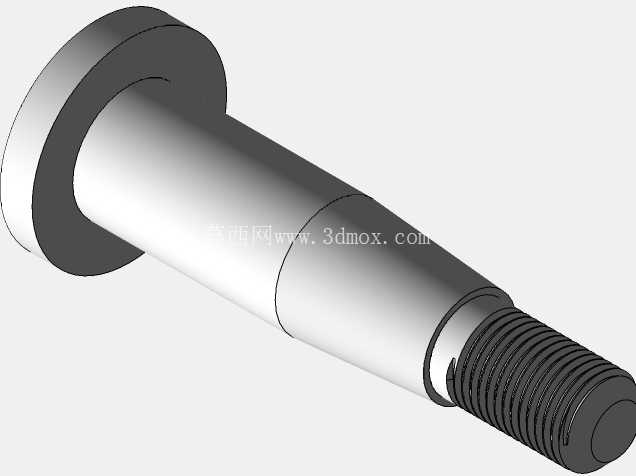

  从结构细节来看,联轴器的半体采用高强度金属材质加工,轴孔与法兰端面的垂直度、同轴度公差均按传动件通用精度等级控制,确保高速运转时的动平衡性能,避免因加工精度不足产生额外的振动噪声。法兰盘上的螺栓孔采用均匀分布设计,保证各联接点受力均匀,螺栓选用高强度紧固件,可承受额定扭矩下的剪切载荷,同时预留足够的安全系数,应对短时过载的工况需求。整体外形采用圆盘式对称布局,最大外圆轮廓根据额定扭矩等级匹配对应尺寸,安装时需确认周边预留足够的径向操作空间,满足扳手拧紧螺栓的操作需求,同时轴向安装尺寸需匹配两轴端的伸出长度,避免半联器与设备端盖产生干涉。

  在实际选型应用中,这类弹性联轴器可适配不同直径的轴端,通过更换不同轴孔尺寸的半联器即可覆盖常用的轴径范围,无需重新设计整体结构,具备较强的通用性。日常维护过程中,仅需定期检查联接螺栓的预紧力,观察弹性补偿部位的磨损情况即可,无需复杂的润滑保养,运维成本较低。相较于刚性联轴器,其柔性补偿特性可降低轴系对中精度的要求,即使安装时存在少量对中偏差,也不会在运转过程中产生额外的附加载荷,非常适合中小功率传动场景的轴系联接使用,在通用机械传动领域有着极高的应用普及率。
