设备外观展示用简易有刷电机结构

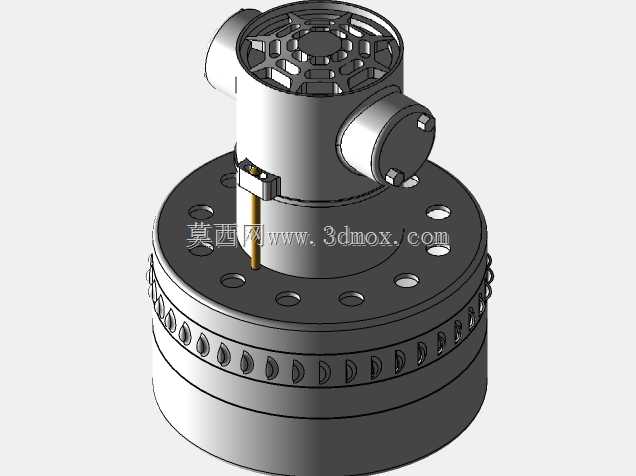

　　做设备外观方案、教学演示样机或者非重载传动的桌面级小型装置时，很多时候不需要追求工业级电机的全参数性能，反而需要结构规整、外观辨识度高的动力部件来匹配整体设备的视觉协调性，这款简易有刷电机就是针对这类场景设计的结构。从安装边界来看，底部采用标准圆形法兰盘作为安装基准，法兰盘上均匀分布6个通孔，安装孔位的节圆尺寸适配常规小型机电设备的安装面板，安装时不需要额外做转接板，直接通过螺栓穿过法兰孔就能把电机固定在设备基座或者安装立板上，法兰底面与安装面贴合后能保证电机输出轴的同轴度偏差控制在小范围，避免运转时出现额外的径向跳动。电机主体分为上下两个功能段，下部是定子与壳体的集成段，外圆做了一圈阵列排布的半圆弧散热凹槽，这部分结构不是为了重载工况下的强制散热，更多是增加壳体的外观层次感，同时在手持挪动或者安装对位时，凹槽能增加手指与壳体的摩擦力，方便调整安装角度；上部是端盖与接线防护段，顶部做了格栅式的通风端盖，既可以阻挡大体积杂物进入电机内部，也能让电机运转时内部的热量自然散出，侧部伸出的两个接线端子座做了凸台防护结构，接线完成后可以套上绝缘防护套，避免接线部位与周边金属构件发生短接。

　　这款电机的设计思路没有走工业量产电机的性能优先路线，而是平衡了外观展示性与基础结构合理性，所有的外部结构都做了圆角过渡，没有尖锐的棱角，放在设备外露部位时不会划伤操作人员，也能让设备整体的外观质感更统一。从实际用途来看，它可以作为教学演示模型的动力部件，用来展示电机的基本安装方式与外部结构组成，也可以放在文创类机械装置、桌面动态摆件里作为动力源，这类场景对电机的负载能力要求不高，但对外观的规整度要求较高，这款电机的外部结构没有多余的突兀凸起，整体轮廓是同轴的圆柱叠加法兰结构，很容易和周边的圆柱形外壳、传动构件做造型衔接。

　　在做三维装配的时候，这个模型的安装基准面设置在法兰底面，输出轴的轴线与法兰端面垂直，装配时只需要匹配安装孔位与轴孔对接尺寸就能完成配合，不需要做额外的基准校正；模型的所有外部特征都保留了合理的壁厚，壳体的壁厚均匀，不会出现结构突变导致的建模应力集中问题，如果需要做3D打印验证外观，这个模型的结构不需要额外添加支撑就能完成大部分特征的打印，接线座的凸台尺寸也预留了常规接线端子的安装空间，后期如果要做实物验证，只需要在内部补充定子、转子、电刷的标准件结构就能形成完整的功能样机。

　　很多做设备外观方案的结构工程师在前期方案阶段，不需要细化电机内部的电磁结构，只需要一个尺寸准确、外观符合常规电机认知的外部模型来做整体装配的干涉检查与外观渲染，这款模型的外部尺寸比例参考了常规小型有刷电机的尺寸规范，总高度与法兰直径的比例符合行业内的常规设计习惯，放在装配体里不会出现尺寸比例失调的问题，侧部的接线座位置也避开了常规的安装干涉区域，不管是水平安装还是垂直安装，接线部位都预留了足够的接线操作空间，不会因为安装位置的问题导致接线操作无法进行。顶部的格栅端盖做了等距的格栅条，格栅的间隙尺寸控制在合理范围，既保证了视觉上的通透感，也不会因为间隙过大影响端盖的结构强度，端盖与主体壳体的配合部位做了止口结构，装配时止口可以起到定位作用，保证端盖与主体的同轴度，也能避免杂物从配合缝隙进入电机内部。下部法兰盘的厚度做了加强设计，在安装螺栓拧紧的时候，法兰不会因为局部受力出现变形，法兰上的安装孔做了沉头设计，螺栓拧紧后螺栓头不会高出法兰端面，保证安装面的平整性，不会因为螺栓头凸起导致电机安装出现倾斜。
