1/4内NPT转1/8外NPT黄铜异径六角管件

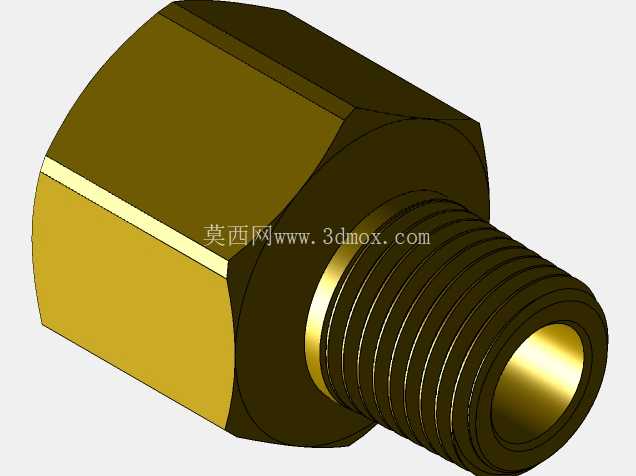

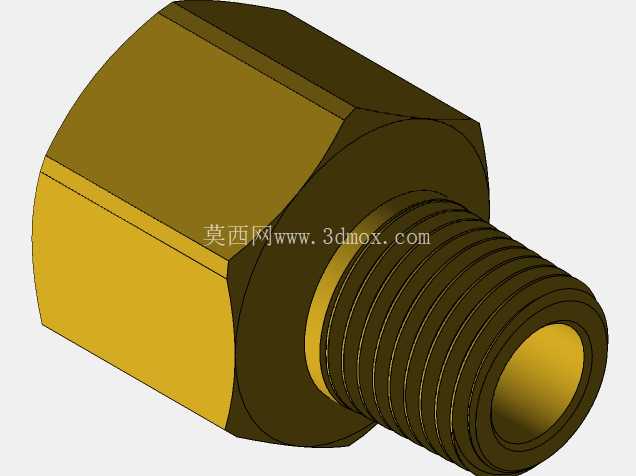

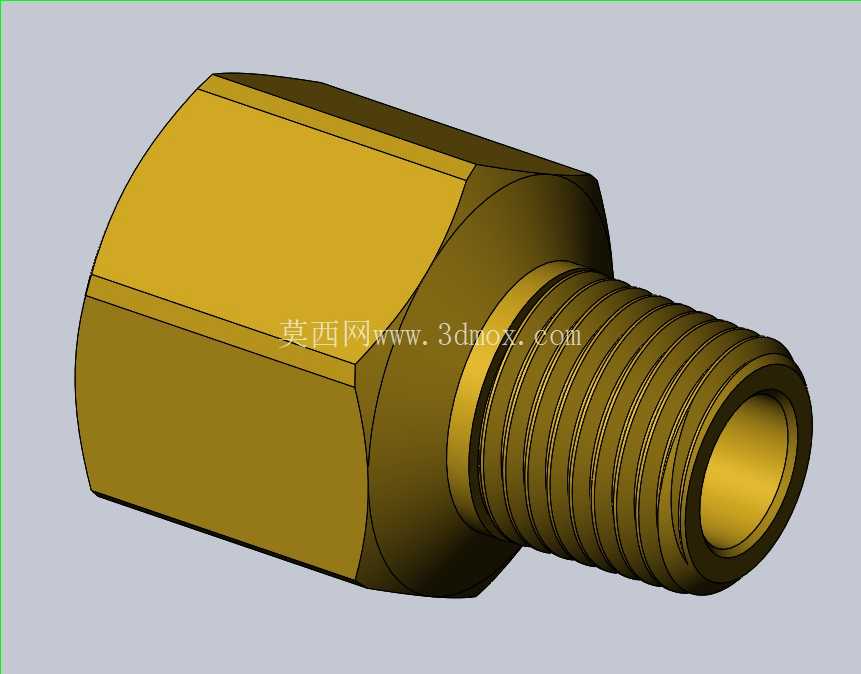

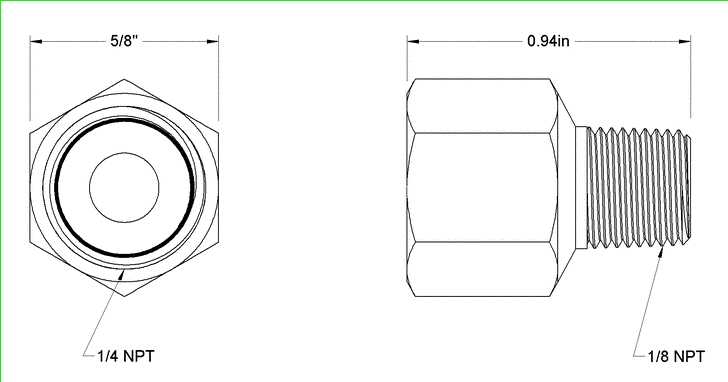

　　这款异径螺纹转接件在流体管路系统里属于非常基础但用量极大的转接元件，日常做气动控制回路、低压液压站布管、小型实验气路搭建、仪器仪表气源接入的时候，经常会遇到不同通径管路对接的场景，尤其是NPT锥管螺纹作为美标通用密封螺纹，在进口气动元件、老式工业设备气路、小型制冷机组管路上的应用占比很高，这时候就需要这类内外螺纹异径接头来完成通径转换，不需要额外焊接或者扩口，直接通过螺纹旋合就能实现密封连接，拆装维护都很方便。从结构设计来看，接头一端是1/4规格的FNPT内锥螺纹，另一端是1/8规格的MNPT外锥螺纹，中间的夹持部位采用5/8规格的外六角结构，这个尺寸是匹配常规开口扳手、活动扳手的夹持尺寸设计的，现场安装的时候不需要定制专用工具，用常规钳工工具就能完成拧紧操作，六角的对边尺寸公差按照通用五金件的标准控制，既不会因为尺寸过小导致扳手打滑拧不紧，也不会因为尺寸过大造成相邻管路安装干涉。

　　材质选用黄铜是经过实际工况验证的选择，黄铜本身的切削性能好，加工螺纹的时候容易获得较高的表面光洁度，锥螺纹旋合的时候更容易形成紧密的密封面，同时黄铜的耐大气腐蚀、耐普通水基介质、低压油气腐蚀的性能足够应对大多数常规气动、低压流体工况，而且黄铜材质的韧性适中，安装拧紧的时候不容易因为应力集中出现螺纹崩裂的问题，相比钢制接头不会生锈，长期使用后拆卸也不会因为锈死拆不下来，相比塑料接头耐温耐压范围更宽，能适应-40℃到120℃左右的工作温度区间，承压能力可以满足1MPa以内的常规气路、低压油路使用需求。设计的时候特意控制了接头的整体长度，外螺纹端的有效旋合长度符合NPT螺纹的标准旋合深度要求，保证拧紧后有足够的螺纹啮合扣数，不会因为啮合长度不足导致密封失效或者螺纹脱开，内螺纹端的孔口做了轻微的倒角，既方便对接外螺纹的时候快速对中导入，也能去除孔口加工毛刺，避免安装的时候毛刺脱落进入管路造成下游元件堵塞。六角部位和两端螺纹的同轴度是这类接头的关键控制尺寸，设计的时候同轴度公差控制在0.1mm以内，避免安装后两端管路出现偏斜，造成管路附加应力，长期振动工况下出现接头松动泄漏的问题。实际使用场景里，这类接头经常用在小型电磁阀的出入口转接，很多紧凑型电磁阀的气口是1/8MNPT外螺纹，而现场主供气管路通常是1/4通径的管路，这时候把这个接头的内螺纹端拧在主气管路的取气口上，电磁阀直接拧在接头的外螺纹端，就能快速完成不同通径的对接，不需要额外做变径管加工。还有在小型压力变送器、压力表的安装场景里，很多仪表的过程接口是1/8NPT外螺纹，而工艺管路上的取压口通常是1/4NPT内螺纹，用这个接头就能直接完成仪表和工艺管路的连接，不需要额外加装多个转接头叠加，减少了泄漏点的数量。

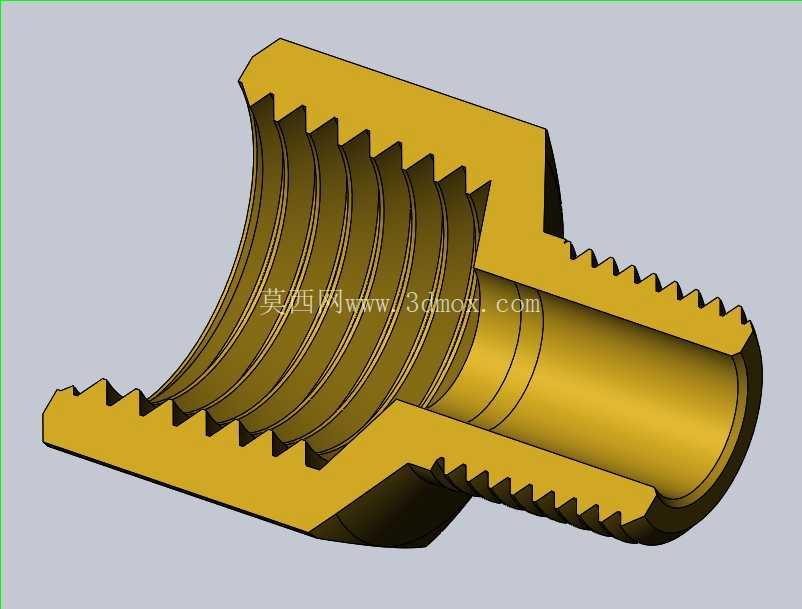

　　在气动工具的供气管路改造里，也经常用到这类接头，比如小型气动刻磨机、气动喷枪的进气口是1/8NPT内螺纹，而车间的主供气软管接头是1/4NPT外螺纹，反向使用这个接头就能完成对接，适配不同规格的供气软管。设计建模的时候，螺纹部分按照NPT锥管螺纹的标准牙型、锥度1:16的参数进行建模，还原真实的螺纹牙型轮廓，六角部分的棱边做了微小的倒钝处理，符合实际加工零件的工艺特征，不会出现锐边割手的问题，内孔的通径按照两端螺纹的通径做平滑过渡，没有台阶突变，减少流体通过的时候的压力损失，也避免杂质在台阶位置沉积堵塞管路。

　　安装边界方面，接头的最大外轮廓就是六角的对边尺寸，安装的时候只需要预留出扳手拧动的空间即可，外螺纹端伸出长度较短，安装后不会占用过多的管路布置空间，适合在紧凑的阀岛、密集布管的控制箱内部使用，不会和相邻的接头、阀件产生空间干涉。这类接头虽然结构简单，但是在管路系统里的作用非常关键，设计的时候如果螺纹参数不对、同轴度超差、六角尺寸不合理，都会给现场安装带来很大的麻烦，甚至造成密封失效泄漏，影响整个系统的正常运行，所以建模的时候每一处尺寸都严格遵循相关的螺纹标准、五金件设计规范，还原真实零件的所有结构细节，能直接用于管路装配的干涉检查、物料统计、装配工艺模拟等场景。
