手动直通式内螺纹连接球阀结构设计

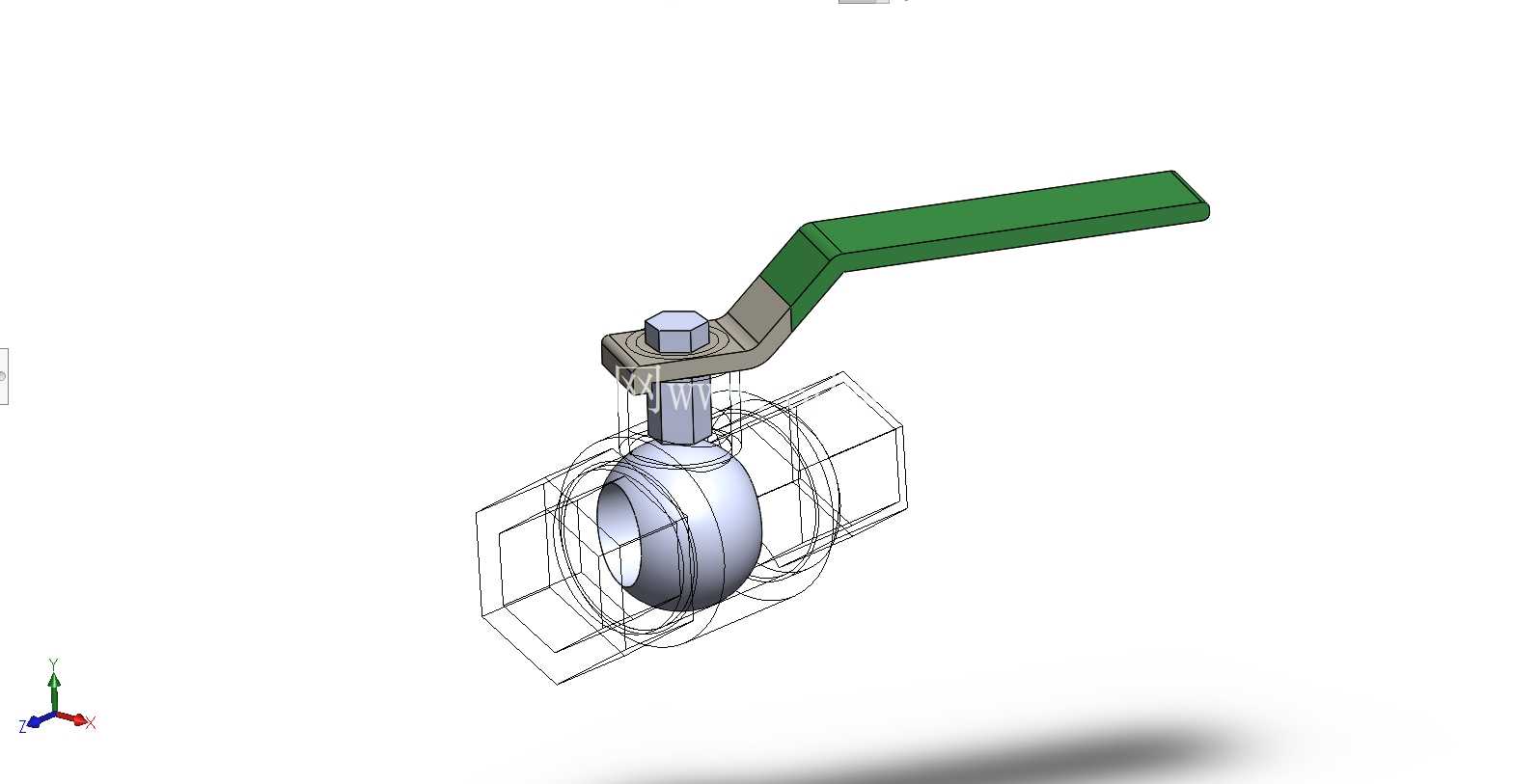

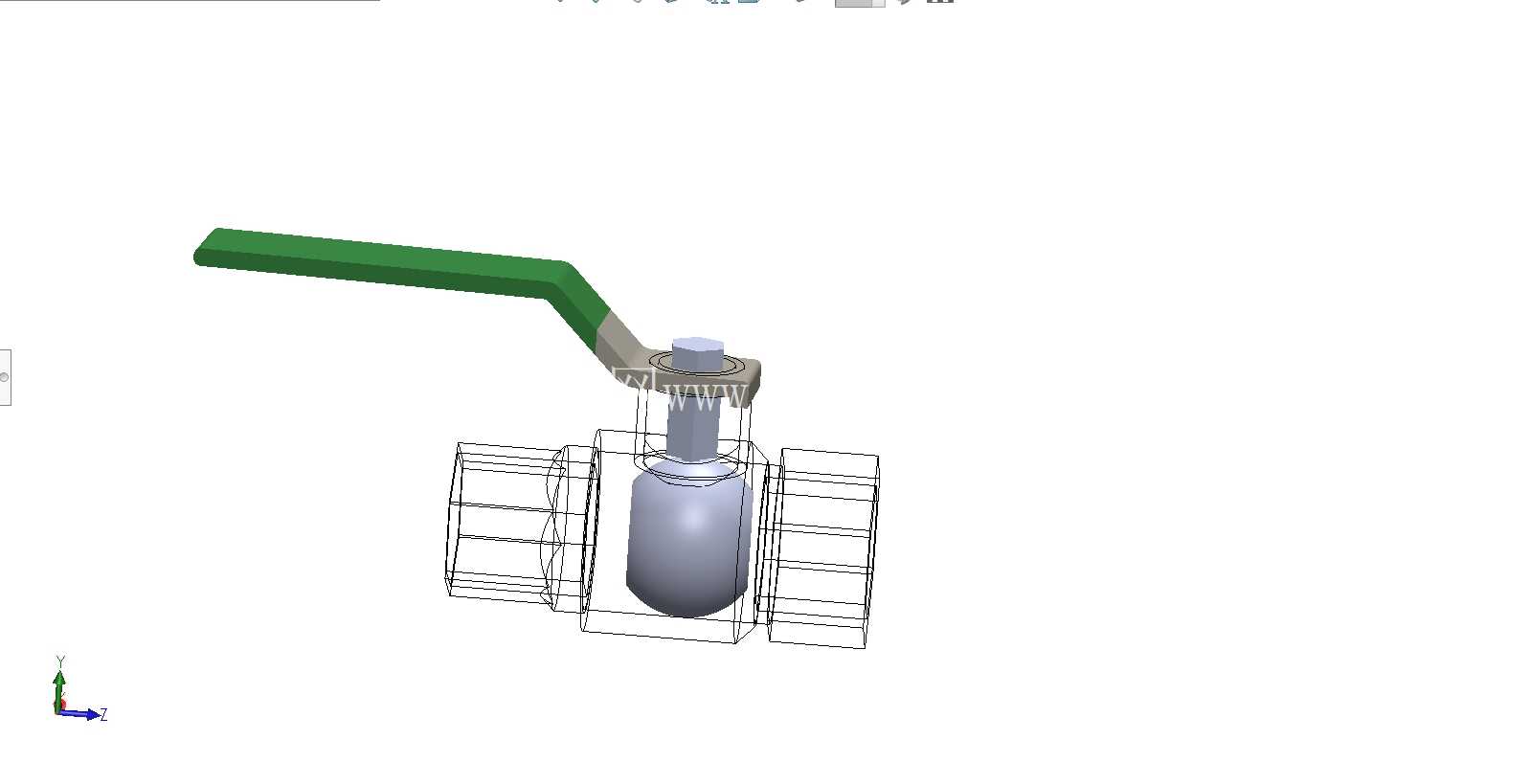

　　这款手动球阀的结构设计完全围绕管路流体截断的核心需求展开，在民用给排水、小型化工管路、暖通循环系统、低压气动输送管线中都有极高的适配性，日常工况下主要承担管路介质通断控制的功能，不做精准流量调节使用，这也是球阀类产品区别于截止阀、调节阀的核心应用边界。从结构设计逻辑来看，整个产品采用侧装式固定球结构，球体与阀杆采用扁方联动的连接形式，避免长期开关过程中阀杆与球体出现打滑失效的问题，手柄采用加长杠杆式设计，操作时只需施加较小的力即可完成90度回转动作，开关到位后手柄方向与管路流向平行时为全开状态，垂直时为全关状态，现场操作人员无需额外指示标识即可快速判断阀门开关状态，大幅降低现场误操作的概率。密封结构上采用软质密封座包覆球体的设计，密封座与阀体接触位置设置了环形压缩余量，装配时通过阀盖的预紧力让密封座均匀贴附在球体表面，即使介质中带有少量细小颗粒杂质，软质密封材料也能产生微小形变填补密封间隙，相比硬密封结构，这种设计在低压常温工况下的密封可靠性更高，长期使用出现密封磨损后，只需拆开阀盖更换密封座即可完成维修，无需整体更换阀门，能有效降低管路运维的配件成本。

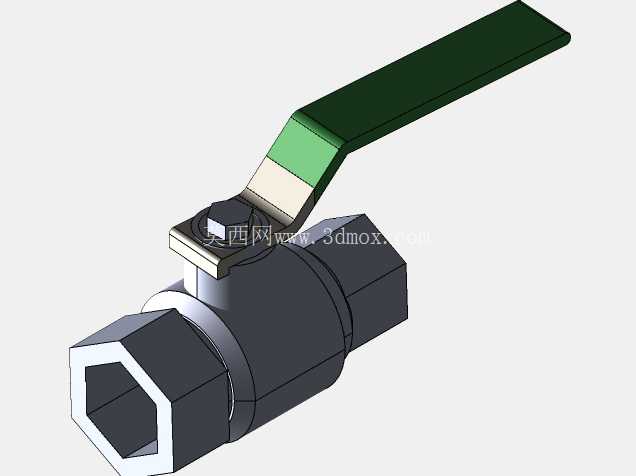

　　从安装边界来看，这款球阀两端采用标准内螺纹连接接口，接口尺寸适配常规低压流体输送用焊接钢管的外螺纹规格，安装时无需额外焊接法兰，直接在管路套丝后缠绕密封带即可拧入安装，整体轴向安装尺寸远小于同通径的闸阀、截止阀，在管路排布空间紧凑的场景下优势十分明显，比如家装厨卫进水支路、设备内部冷却水支管、小型气动设备的气源支路等场景，都能大幅节省管路排布的空间占用。设计过程中特意将阀杆的密封位置设置在阀体中腔上部，采用多层填料压紧的密封结构，即使阀杆出现长期转动磨损，只需适度拧紧填料压盖的螺母即可补偿密封间隙，避免介质从阀杆位置出现外漏，同时阀杆设置了防吹出结构，即使阀腔内部出现异常压力升高，阀杆也不会被内部压力顶出阀体，从结构上规避了介质外泄的安全风险。

　　球体的流道采用全通径设计，流道内径与连接管路的内径基本保持一致，介质通过阀门时的压力损失极小，不会出现明显的节流降压问题，也不容易在阀腔内部滞留介质杂质，长期用于输送带有少量悬浮物的水体、低压气体介质时，不易出现阀腔堵塞的问题。手柄表面采用红色涂装处理，在复杂的管路排布场景中能快速识别阀门位置，手柄与阀杆的连接采用六角螺母锁紧的结构，后期如果手柄出现磕碰损坏，只需松开螺母即可快速更换同规格手柄，无需拆解整个阀门的密封结构。

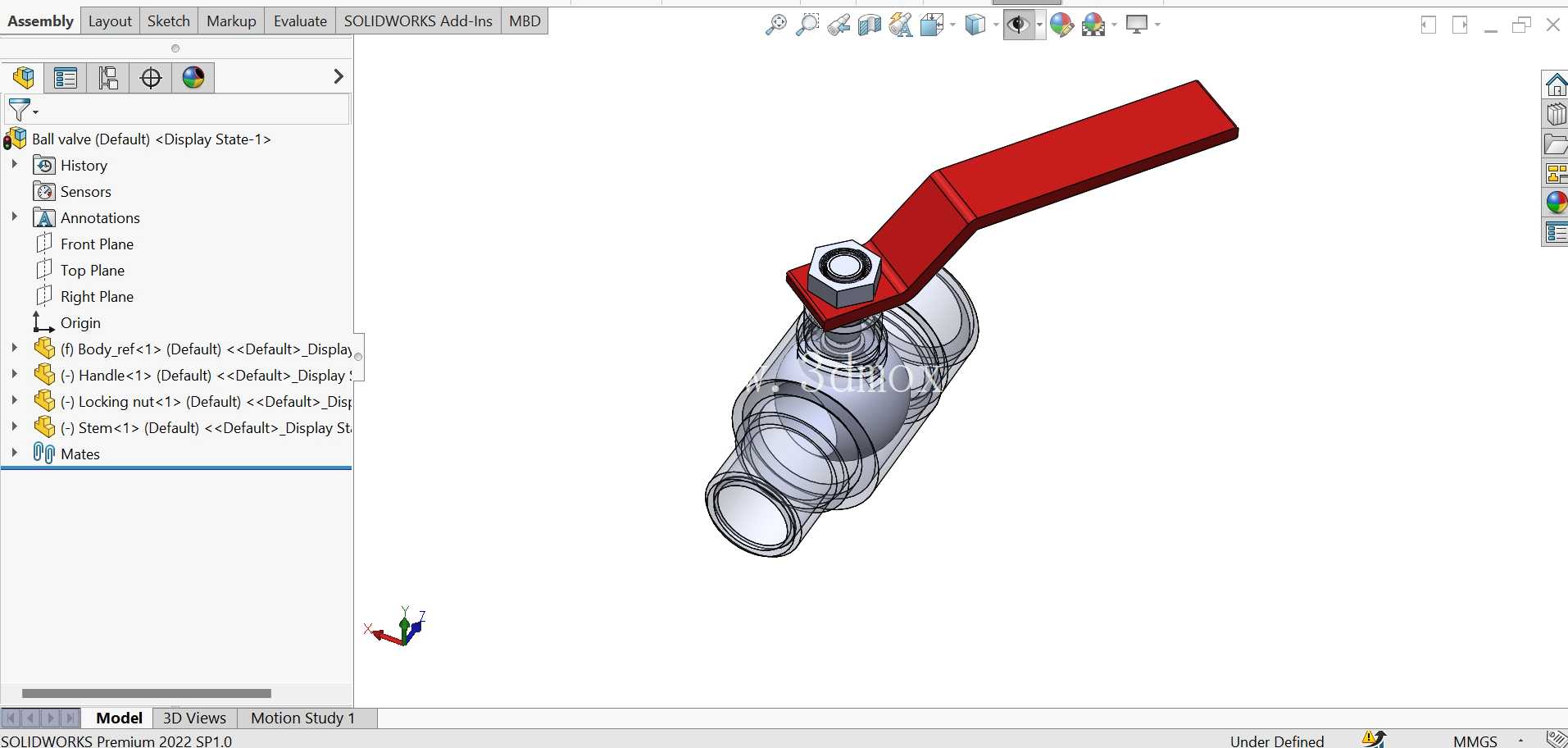

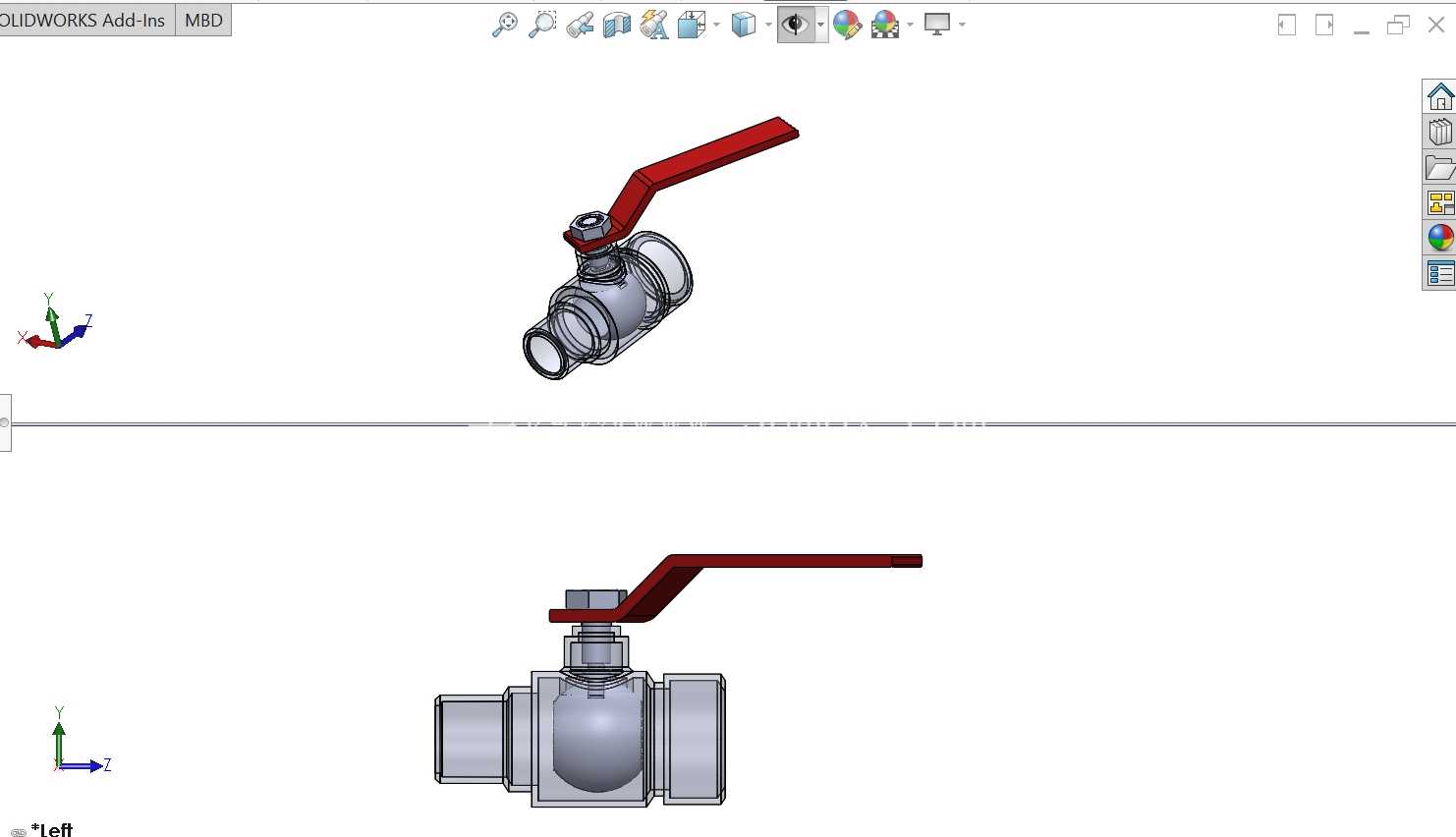

　　在实际选型适配时，这款球阀仅适用于常温低压的水、非腐蚀性气体、轻质油品等介质工况，不适用于高温高压、强腐蚀性介质的管路场景，安装时需要注意预留手柄转动的操作空间，保证90度回转范围内没有其他管路或设备部件遮挡，避免出现开关操作卡滞的问题。整个模型的结构细节完全还原了实际量产球阀的装配关系，从阀体、球体、密封座、阀杆、填料压盖、手柄、锁紧螺母的每个配合位置都做了准确的结构还原，没有做简化处理，能直接用于管路排布的干涉检查、装配模拟，也能作为阀门类产品结构设计的参考样本，帮助设计人员快速理解手动球阀的工作原理与装配逻辑。
