五轴可扩展低床液压运输挂车结构

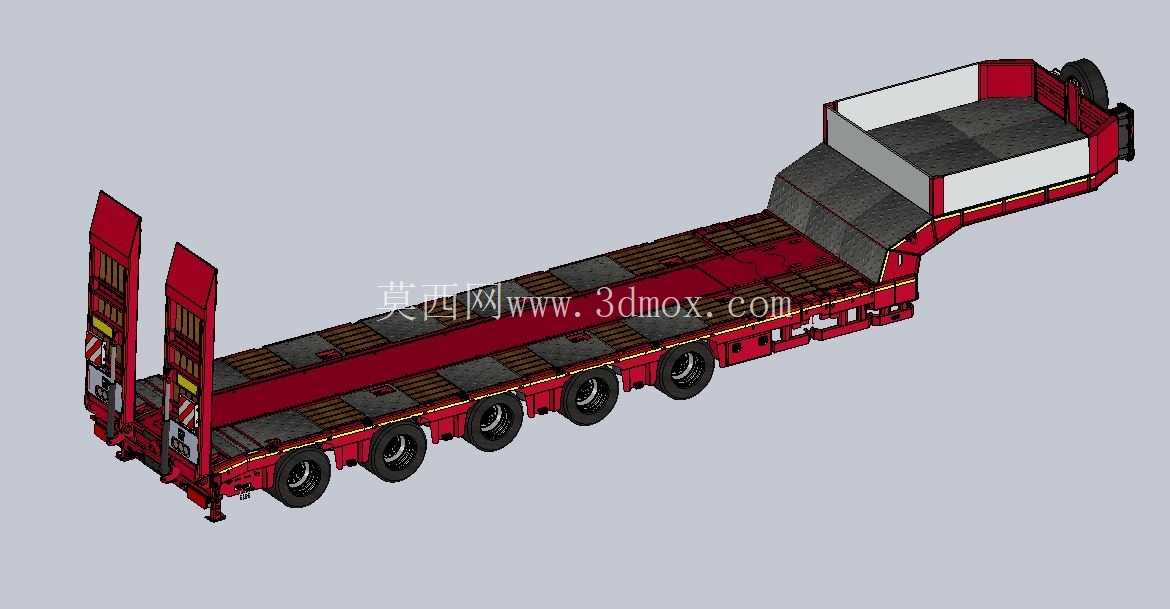

　　做重型大件运输装备结构设计快十二年，经手的低平板半挂三维方案不下四十套，这套五轴可伸缩液压低床平台的结构逻辑，是目前见过对超限大件运输场景适配度很高的方案。先从实际作业场景说，这类低床平台核心服务于工程机械转运、重型工业设备移位、大型钢结构件长途公路运输场景——常规栏板半挂的货台高度普遍在1.2米到1.5米区间，遇到整体高度超过3米的挖掘机、大型变压器罐体、风电塔筒分段这类货物，加上货台高度就会直接触碰公路限高4.5米的红线，根本没法合法上路，而低床结构把主货台区域的高度压到0.8米到0.9米区间，刚好能留出足够的上部通行空间，这也是低平板挂车在大件运输领域不可替代的核心原因。

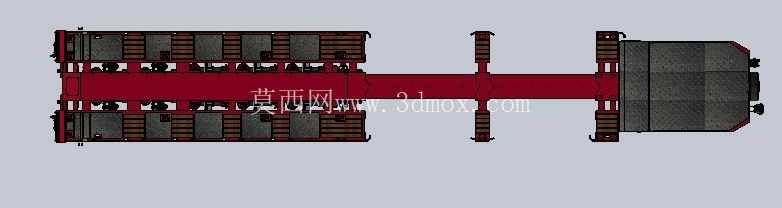

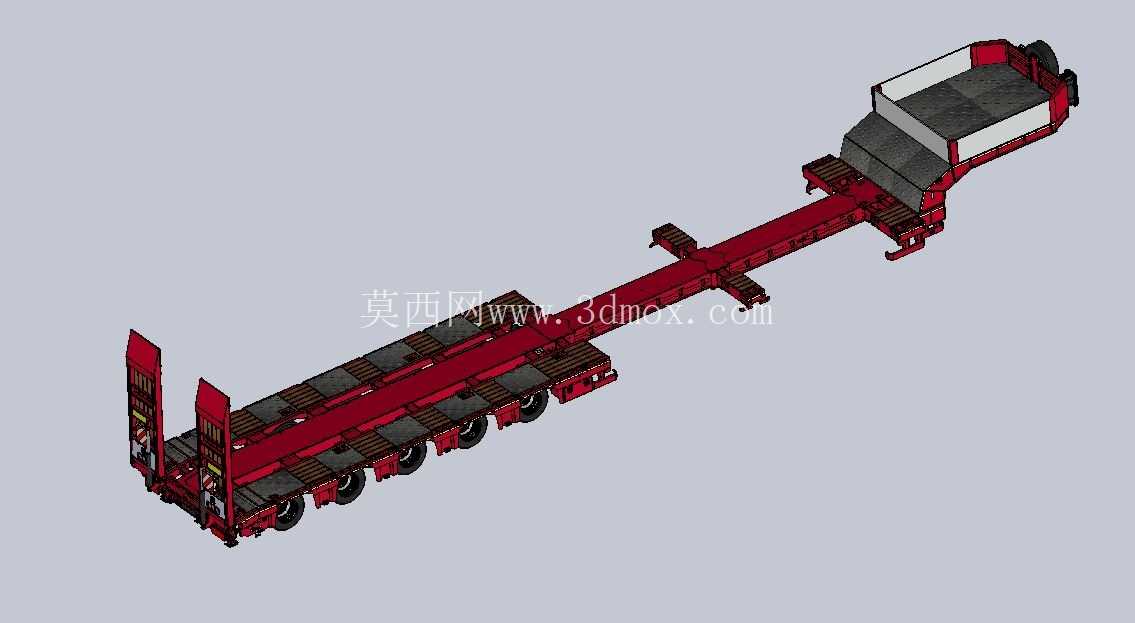

　　这套结构最核心的设计点在可伸缩液压结构，常规固定长度低床的货台长度一般在12米到13米，遇到长度16米以上的长件货物，比如加长臂挖掘机、大型预制梁段，就需要临时加装拼接延长架，不仅拼接处的强度很难保证均匀受力，现场拼接还要耗费大量人工和吊装时间。这套方案把主货台做成嵌套式伸缩梁结构，内部布置同步液压油缸，伸缩行程可以覆盖4米到5米的长度调节范围，伸缩过程中多组滑块导向结构保证左右梁体同步位移，不会出现卡滞或者偏载问题，完全收回时整体长度符合常规道路转弯半径要求，伸出后可以承载超长尺寸货物，不需要额外加装拼接构件。

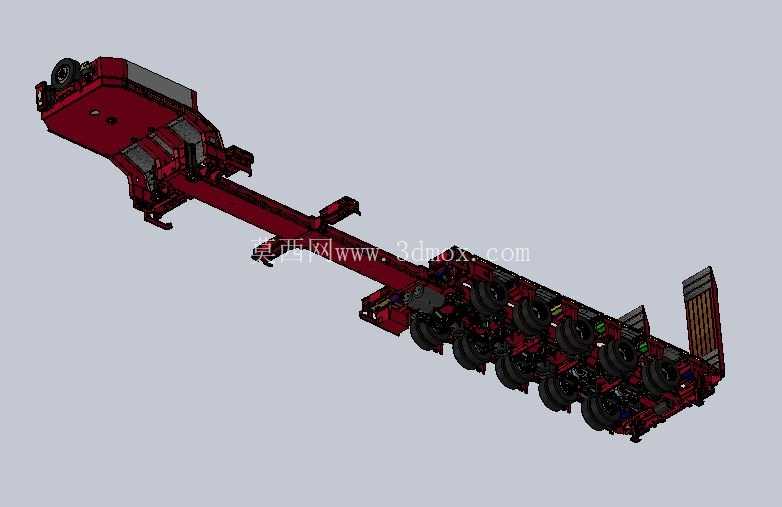

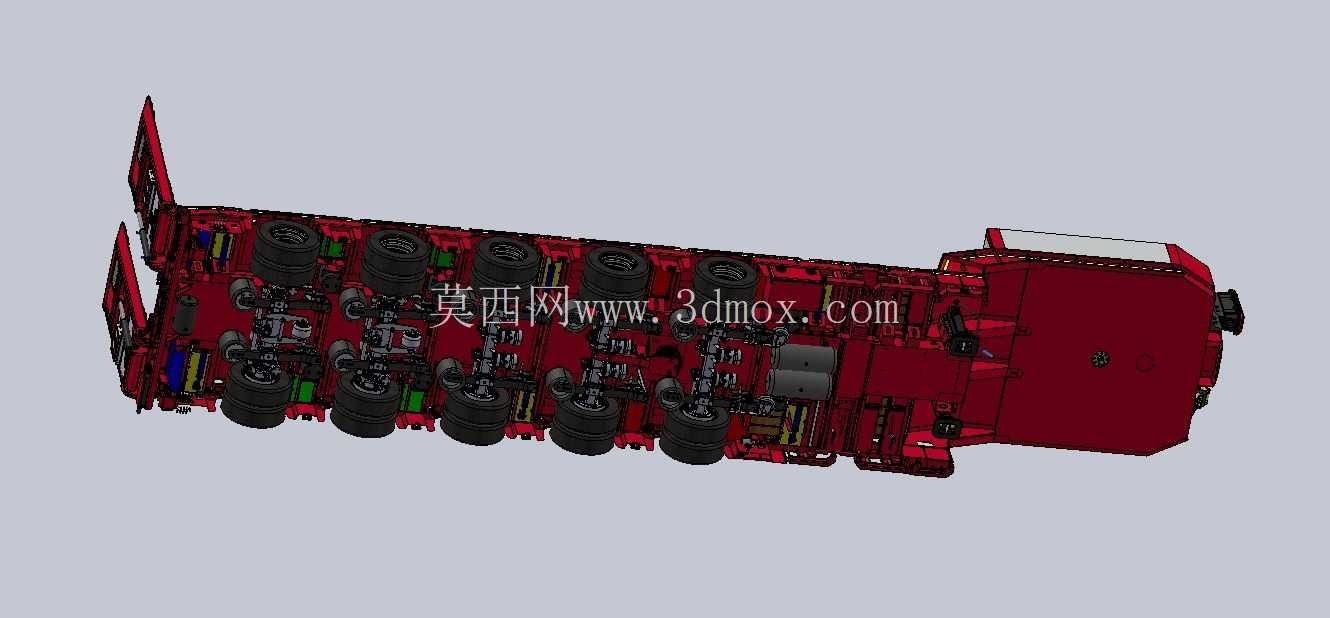

　　行走结构采用五轴布置，这个轴数选择是经过载荷核算的：单轴额定承载按10吨算，五轴总承载可以达到50吨级别，加上鹅颈部位的牵引车载荷分配，完全可以满足绝大多数重型工程设备的运输载荷要求。每一组车桥都搭配了平衡式悬架结构，在非铺装路面行驶时，悬架的摆臂可以让轮胎始终贴合地面，避免单轮悬空导致的局部载荷过载，也能减少颠簸路面传递到车架的冲击载荷，延长车架的疲劳寿命。车架主体采用变截面高强钢焊接结构，主纵梁在鹅颈过渡区域做了圆弧过渡加加强筋处理，这个区域是整个车架应力最集中的位置，常规直角过渡的结构在长期交变载荷下很容易出现焊缝开裂，圆弧过渡可以把应力峰值降低30%以上，配合腹板内侧的纵向加强筋，能大幅提升结构的抗疲劳性能。

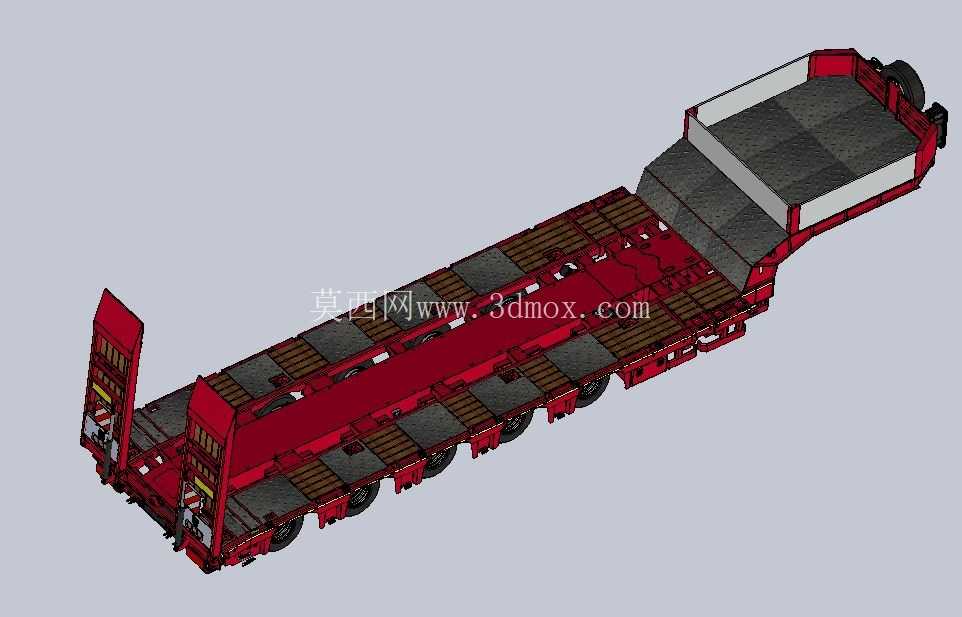

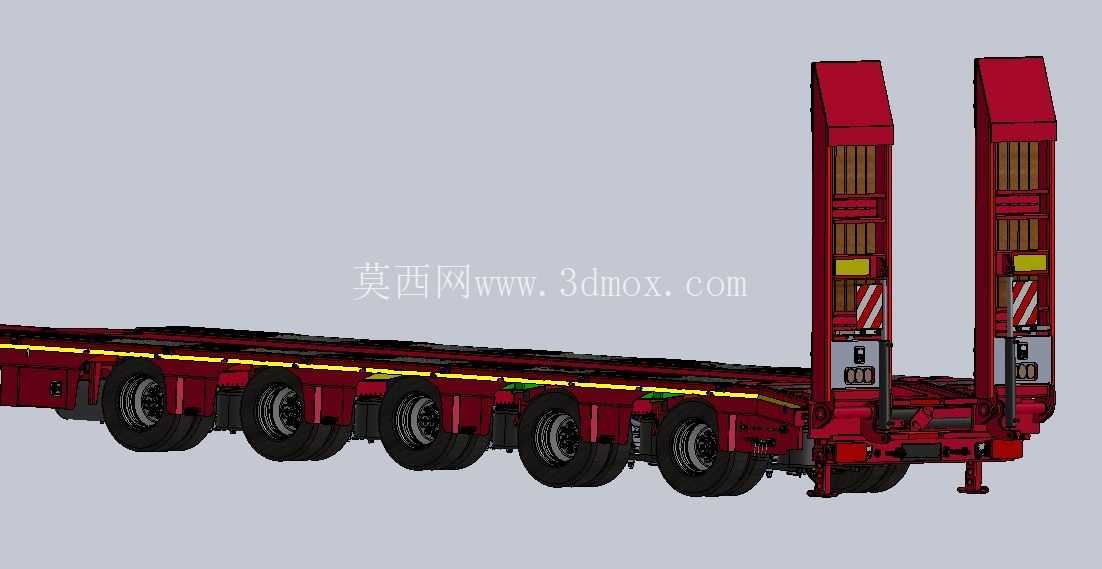

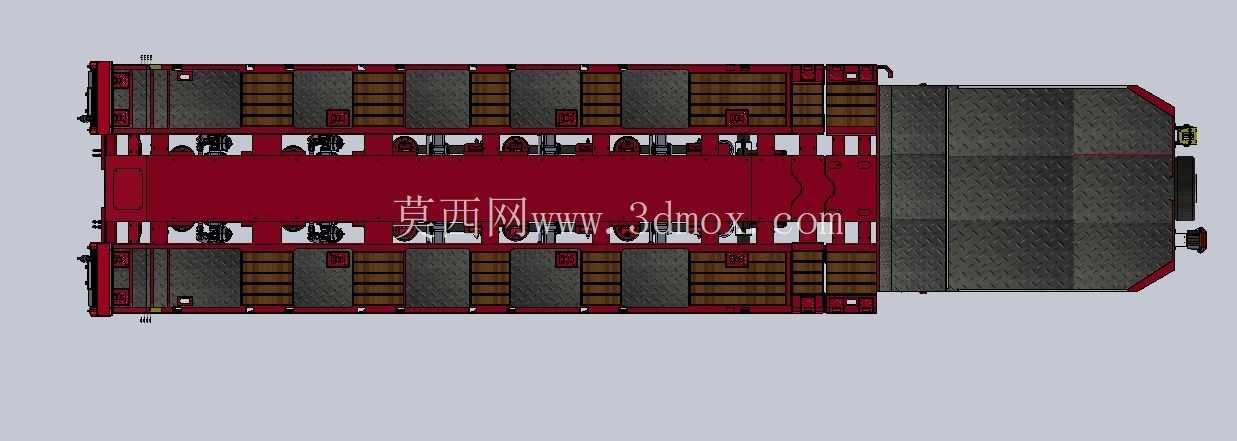

　　尾部的爬梯结构同样采用液压驱动，不需要人工翻转或者吊装辅助，爬梯表面做了防滑齿形结构，设备自行开上货台时，不会出现轮胎打滑的问题，爬梯的支撑脚在放平后可以直接接触地面，把设备上下爬梯时的集中载荷直接传递到地面，避免载荷全部作用在车架尾部导致尾部变形。货台表面铺设了花纹防滑钢板，每间隔一定距离布置了货物绑扎环，绑扎环的位置刚好对应车架横梁的受力点，不会因为绑扎拉力导致货台面板变形，绑扎环的额定拉力按10吨设计，可以满足重型设备的固定要求。

　　从安装边界和尺寸适配来说，这套结构完全匹配现有主流重型牵引车的牵引销高度，牵引销采用90号标准规格，和市面上绝大多数牵引车的牵引座适配，不需要做额外改装。整车的宽度控制在3米合规范围内，完全收回状态下的转弯半径和常规五轴低平板一致，不需要特殊的道路通行审批，伸缩机构的液压管路全部布置在纵梁内部的走线槽里，避免行驶过程中被碎石或者异物打坏，液压系统的控制阀组布置在鹅颈侧面的操作箱里，操作人员站在地面就可以完成伸缩、爬梯收放的全部操作，不需要爬到车架上作业，作业安全性提升很多。

　　很多新手做这类结构设计的时候容易忽略一个细节：伸缩梁的锁止结构，这套方案在伸缩梁的不同长度档位都设置了机械锁止销，液压油缸只负责驱动伸缩动作，锁止销承担行驶过程中的纵向载荷，避免液压系统长期承受载荷导致内泄、伸缩梁移位的问题，这个设计细节是实际跑过运输的老工程师才会考虑到的——毕竟液压元件存在内泄的固有特性，长期承载必然会出现位移，机械锁止才是行驶安全的核心保障。另外车架两侧的边梁位置预留了警示标识安装位、侧防护安装位，完全符合道路车辆安全规范的要求，轮拱的位置做了圆弧包边处理，避免轮胎跳动时和车架发生剐蹭，同时也能减少行驶过程中的轮胎带泥飞溅问题。
