立式锥底蒸汽水分分离装置结构设计

　　在化工、热电、食品加工等涉及蒸汽输送的工业场景中，管路内夹带的游离液态水始终是影响系统稳定运行的核心隐患之一——高速流动的液滴会对下游阀门密封面造成冲蚀磨损，进入换热设备后会在换热壁面形成水膜大幅降低换热效率，冬季低温工况下还可能在管路低位段积聚引发水击，轻则造成管路振动异响，重则导致法兰密封失效甚至管路开裂。这款立式锥底结构的分离装置，正是针对中低压蒸汽管路的气液分离需求设计，核心作用是在蒸汽进入下游关键设备前，将气流中裹挟的粒径10μm以上的游离液滴有效脱除，将出口蒸汽干度提升至0.95以上，从源头降低湿蒸汽对后端设备的损伤。

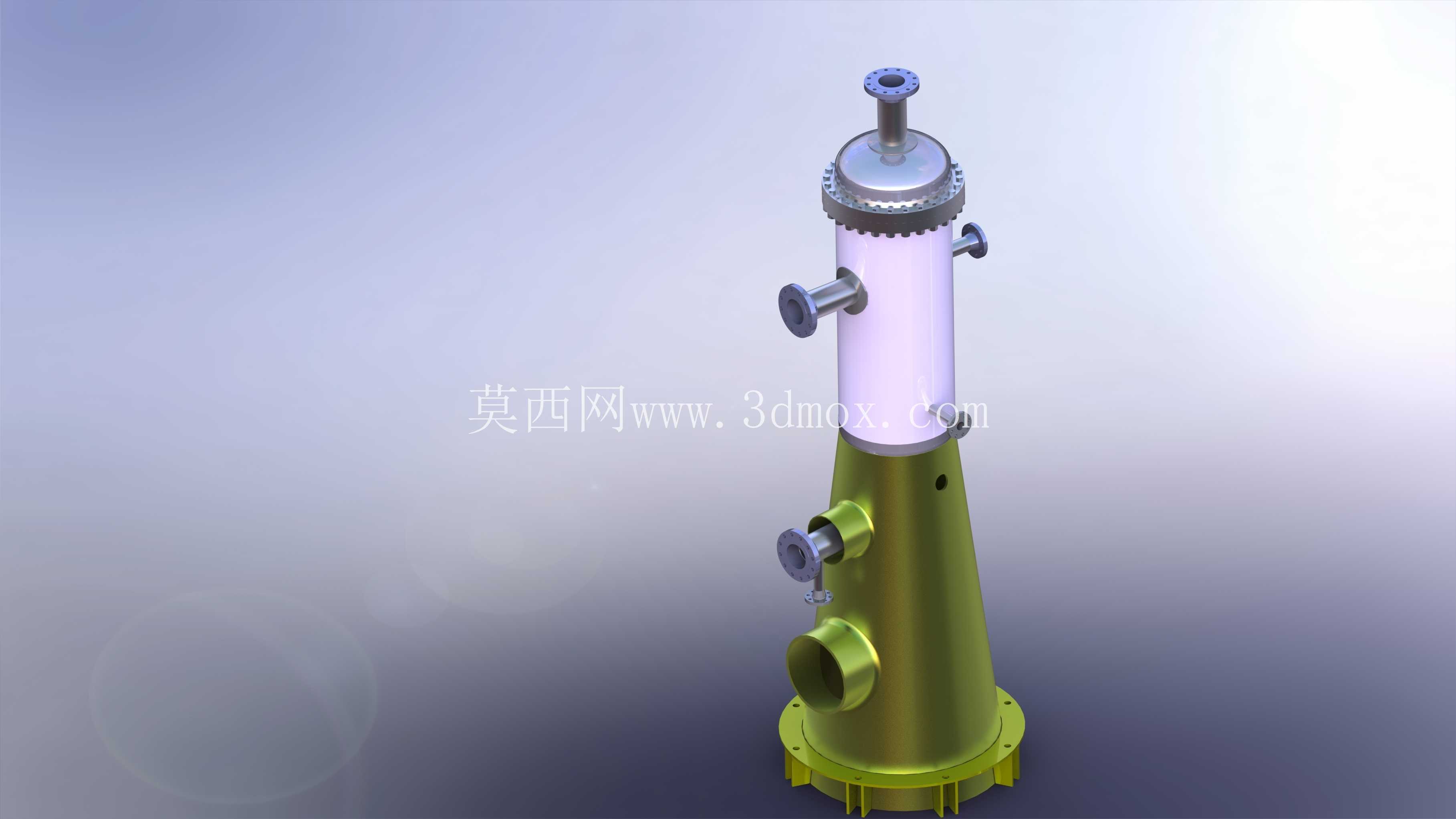

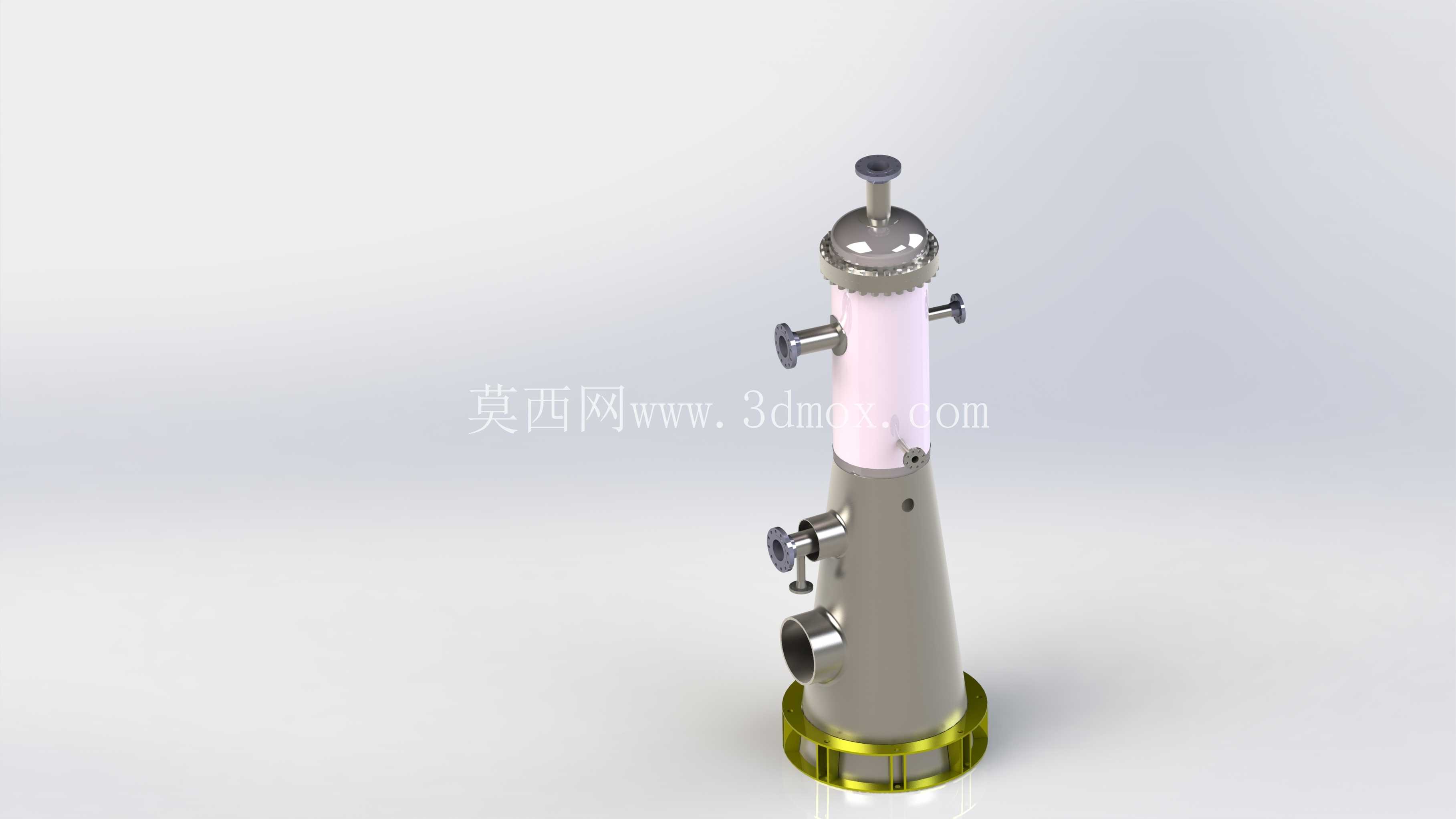

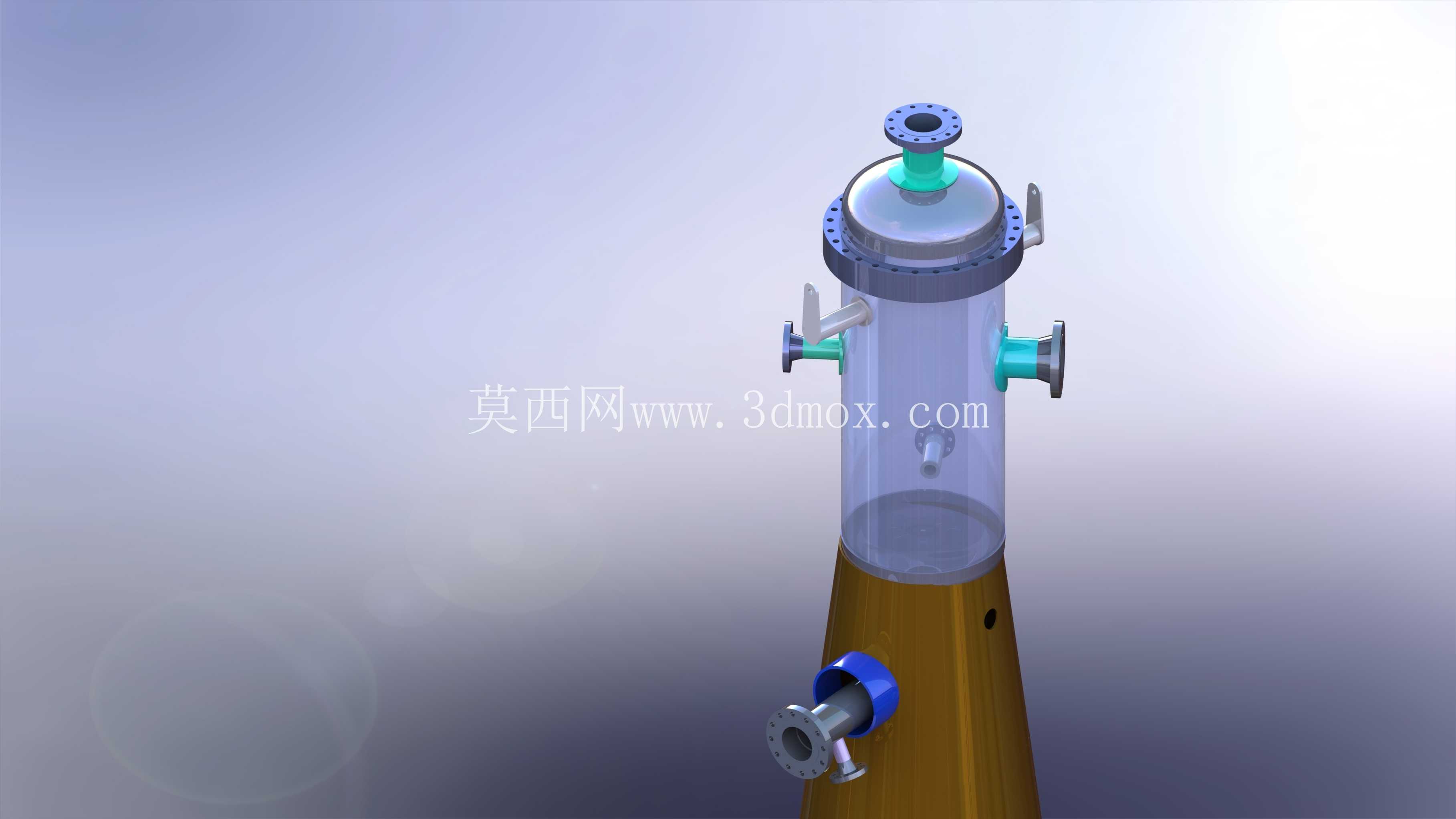

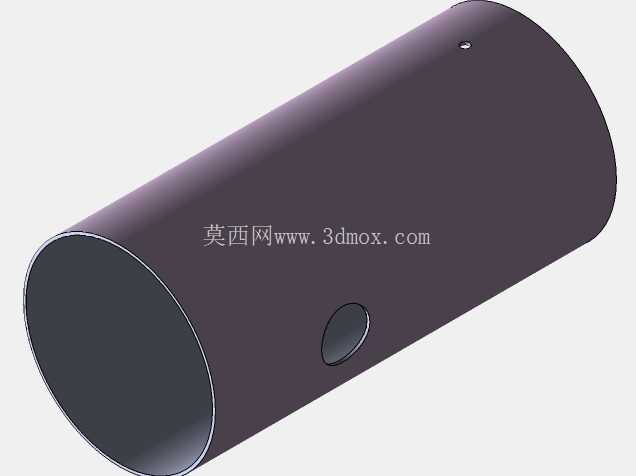

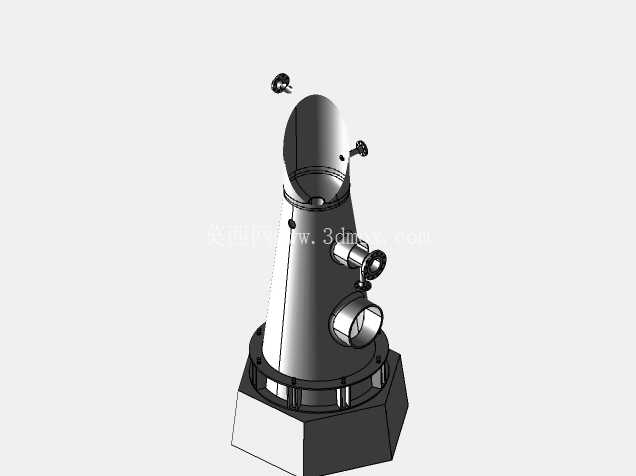

　　从结构设计逻辑来看，该设备采用上直下锥的立式布局，并非随意选择的外形：上部直筒段提供足够的沉降空间，当夹带液滴的蒸汽从筒体中上部的切向入口进入后，会沿筒壁形成稳定的旋流场，液滴在离心力作用下被甩向筒壁，沿壁面自然向下流动；下部锥段的收缩结构一方面可以引导分离出的液态水向底部排污口汇集，避免积液被上升气流二次夹带，另一方面锥段的渐缩结构可以降低旋流的轴向速度，减少气流对底部积液面的扰动。顶部的气相出口设置了丝网除沫层的安装位，可对旋流分离后仍残留在气流中的细小液滴进行二次拦截，进一步提升分离效率。

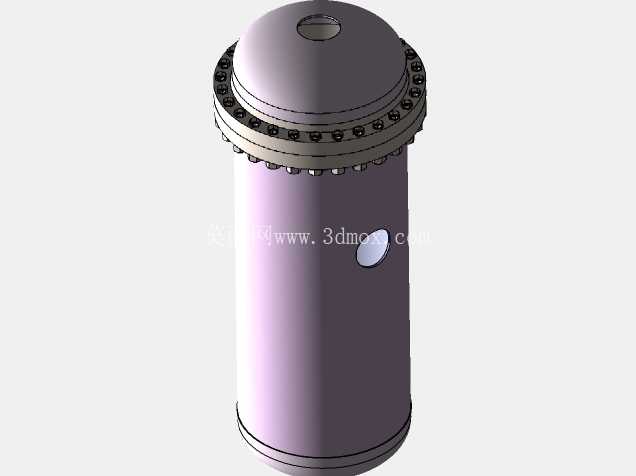

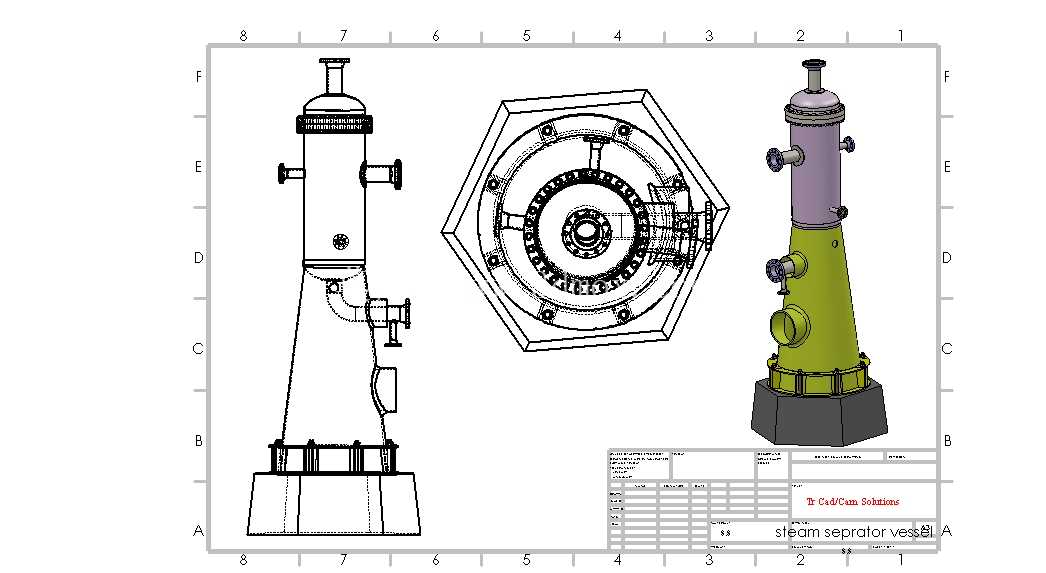

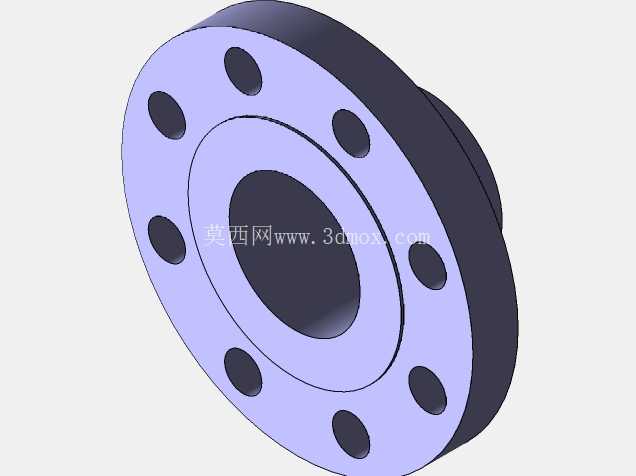

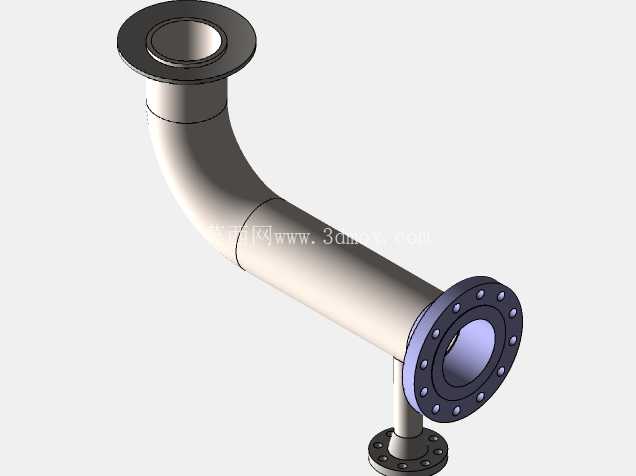

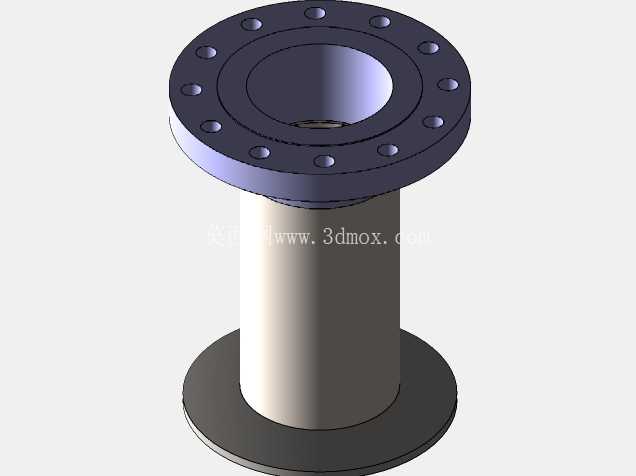

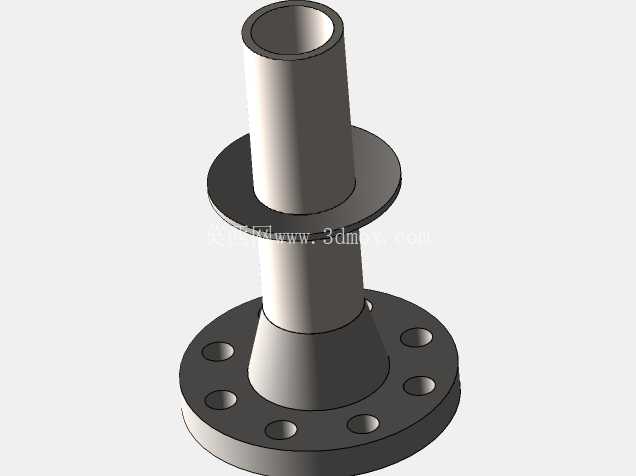

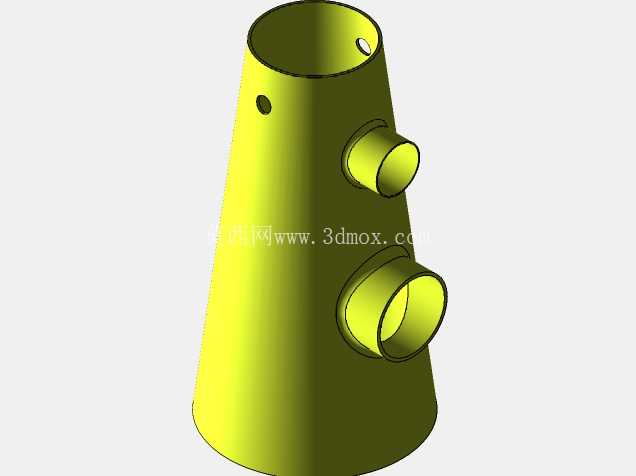

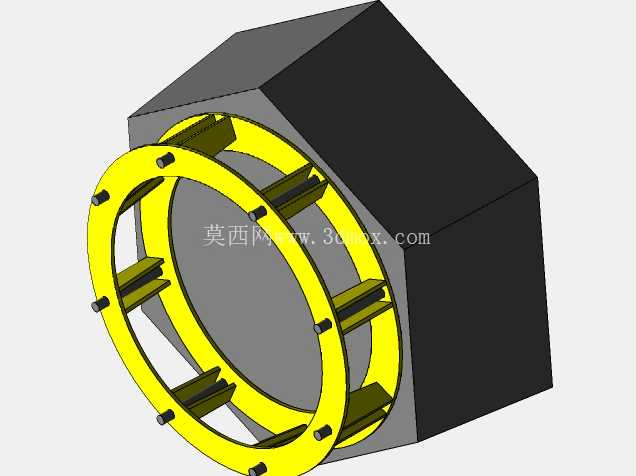

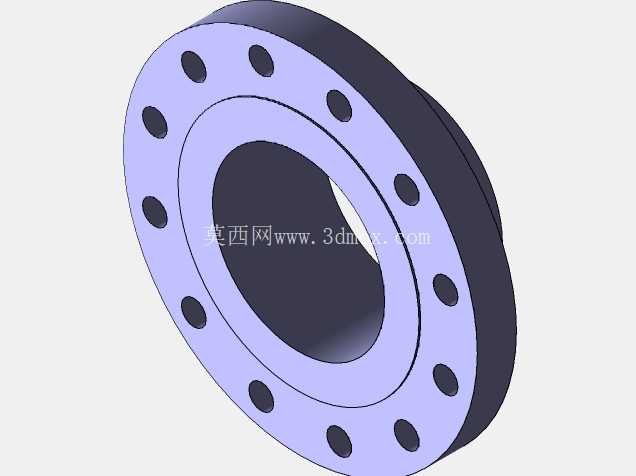

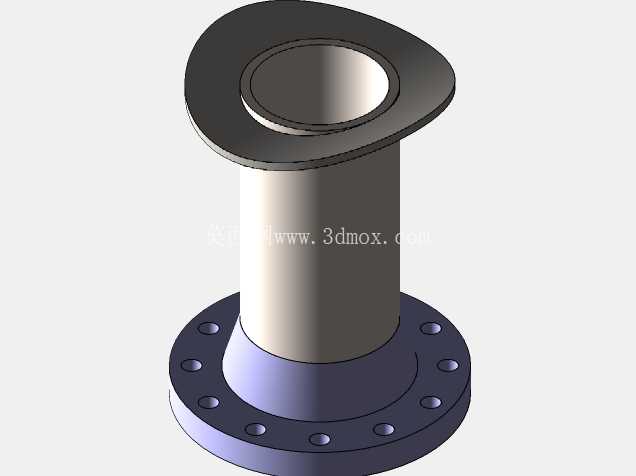

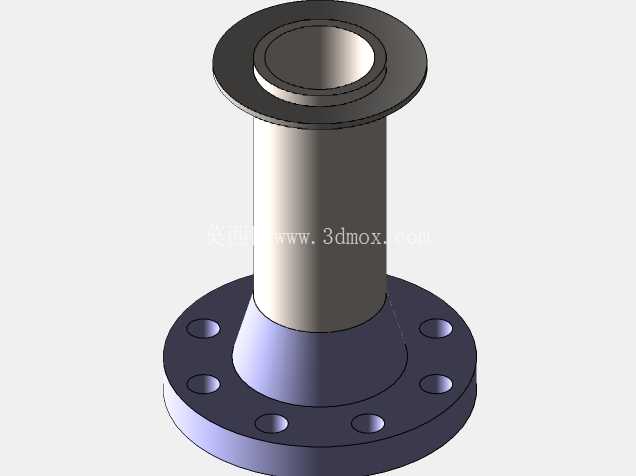

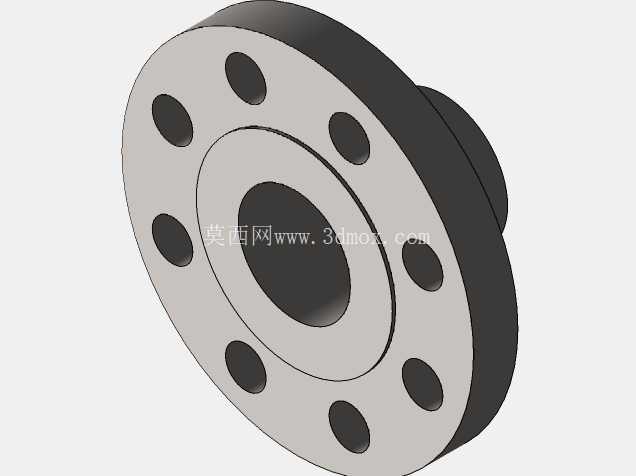

　　设备的接口布局充分考虑了现场安装的操作边界：主蒸汽入口采用侧向水平法兰接口，可直接与水平敷设的蒸汽主管路对接，无需额外增加弯头改变管路走向；顶部出口为垂直向上法兰结构，可直接连接去往下游设备的垂直管段；锥段下部设置了两个不同高度的侧向接口，高位接口可用于安装液位传感器，实时监测内部积液高度，低位接口可作为排污口或液位计下接口，底部的大口径法兰接口则用于定期排污或检修时清理内部沉积的杂质。筒体顶部的快开式压盖结构，采用螺栓压紧的密封形式，无需完全拆卸所有螺栓即可打开顶部，方便检修时更换内部的除沫元件，大幅缩短现场维护的停机时间。

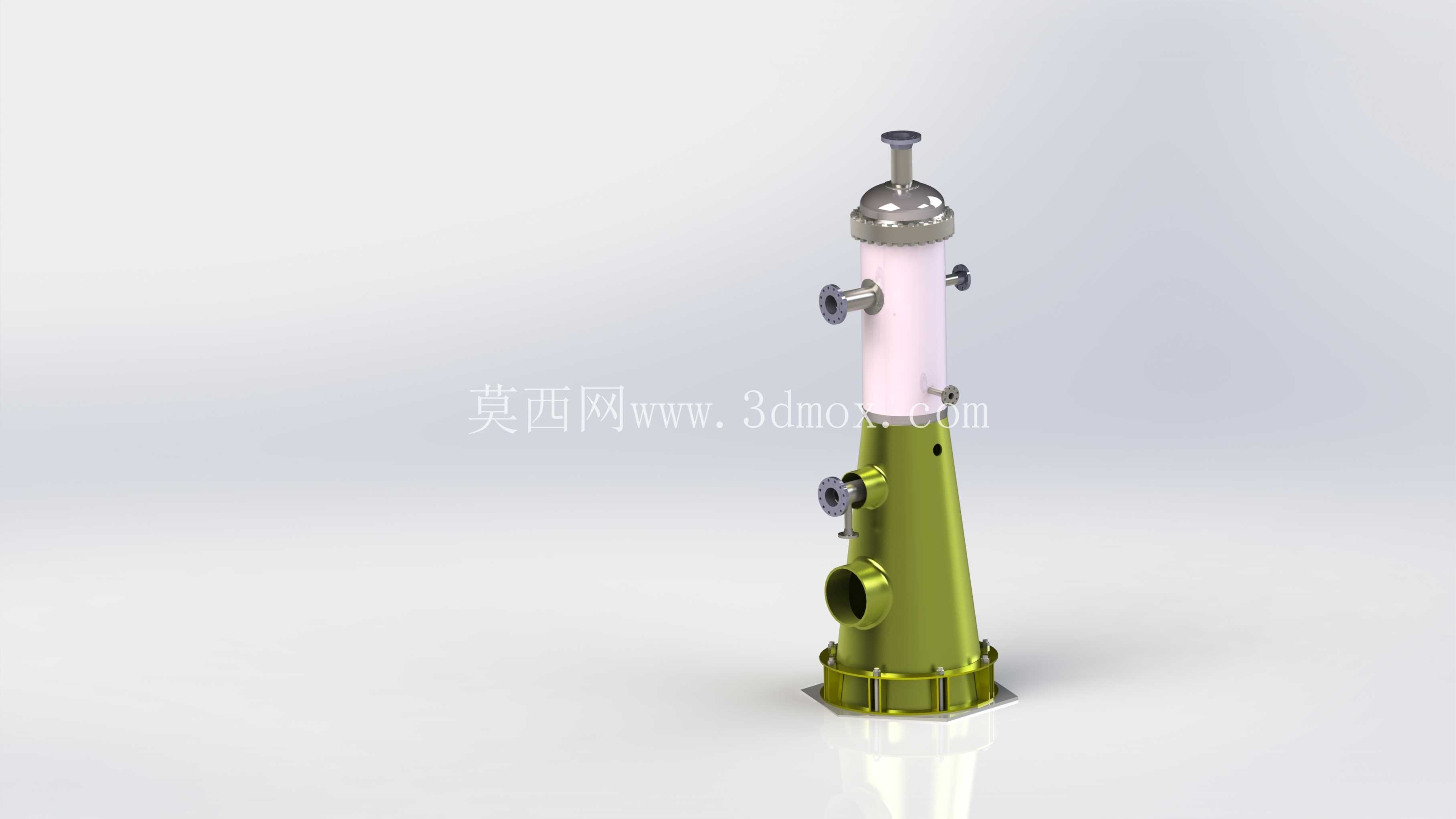

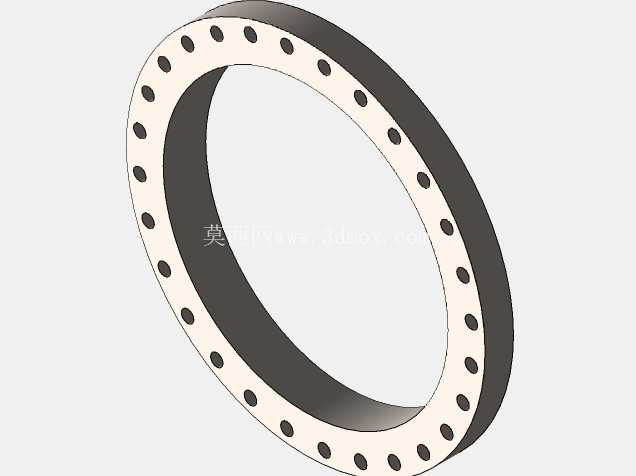

　　从安装适配性来看，设备底部采用圆形法兰底座，底座上均匀分布的螺栓孔可直接与预制的混凝土基础或钢架支座配合固定，安装时需保证设备整体垂直度偏差不超过1/1000，避免锥段积液偏流导致分离效率下降。设备的直筒段外径、锥段高度、各接口的法兰公称直径均匹配DN100-DN200区间的中低压蒸汽管路，设计承压范围覆盖1.0MPa-1.6MPa的常规工业蒸汽工况，可直接适配多数工厂的饱和蒸汽输送系统。在实际选型应用中，需要根据管路的蒸汽流量、工作压力调整直筒段的通径与高度，保证筒体内的气流上升速度控制在液滴沉降的临界速度以下，避免流速过高导致已分离的液滴被气流重新带出。

　　不同于卧式分离设备需要占用较大的地面安装空间，这款立式结构的分离装置占地面积仅为同处理量卧式设备的三分之一，尤其适合厂房内管路布局紧凑、安装空间有限的技改项目。设备外壁可根据现场保温需求加装岩棉或硅酸铝保温层，减少蒸汽流经设备时的热损失，避免外壁温度过高造成人员烫伤风险。在日常运行中，可通过锥段的液位接口联动自动排污阀，当积液达到设定液位时自动开启排污，无需人工定期操作，降低运维人员的工作强度。
