Haskel DXHF-452高压倍增泵结构设计

　　在液压测试、高压流体输送、特殊工况压力供给的场景里，这类气驱高压倍增泵的应用覆盖范围极广，从阀门管件的耐压爆破测试台，到油气领域的井口压力辅助供给，再到特种装备的高压动力源配套，都能见到同结构产品的身影。不同于常规电机驱动的高压柱塞泵，这款DXHF-452采用压缩空气作为驱动动力，不需要额外配置防爆电机，在有易燃易爆气体的作业场景里，本身就具备天然的安全属性，不会因为电气部件打火带来安全隐患，这也是很多化工、油气测试工位优先选择这类泵型的核心原因。

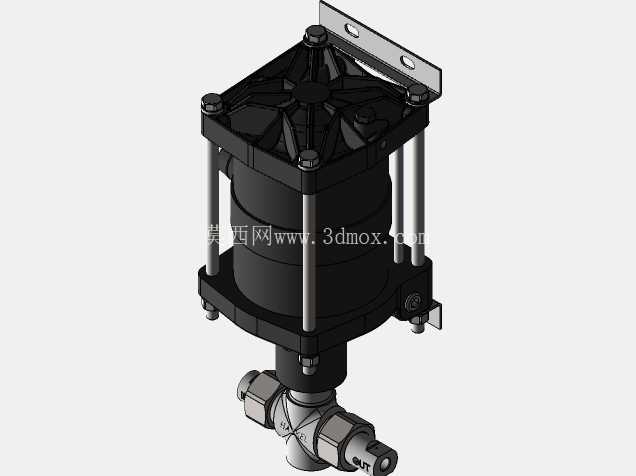

　　从结构设计逻辑来看，这款泵采用上下分段式的布局，上部是直径更大的气动驱动缸段，外部用四根对称布置的金属拉杆完成上下端盖的锁紧固定，拉杆两端采用六角螺母锁紧，装配时可以通过对称拧紧螺母来保证端盖的密封面受力均匀，避免因为偏载导致驱动缸内部的密封件出现偏磨，延长密封组件的使用寿命。驱动缸的端盖部分采用工程塑料材质，既可以降低整体自重，也能在气动活塞高速往复运动时起到一定的缓冲作用，减少金属碰撞带来的噪音与结构冲击。上部端盖集成了驱动气的进出气接口结构，侧面伸出的安装支架采用折弯金属板加工，上面预留了两个长圆形安装孔，安装时可以根据现场的安装基准微调固定位置，降低安装孔位的加工精度要求，适配不同的安装机架。

　　下部是高压增压缸段，直接和上部驱动缸的活塞杆同轴连接，通过驱动端大直径活塞和高压端小直径柱塞的面积差来实现压力放大，不需要额外的齿轮减速或者曲柄连杆结构，整体运动部件的数量更少，故障点也随之减少。高压流体的进出口采用侧置式的三通接头结构，接头部分采用金属卡套连接形式，可以兼容硬管和高压软管的连接需求，进出口的通径经过匹配设计，在高压输出时不会因为通径过小产生过大的流体阻力，也不会因为通径过大导致高压密封的设计难度提升。高压缸的外部没有多余的装饰结构，所有密封位置都采用刚性挡圈加弹性密封的组合形式，在高压工况下可以避免密封件被高压流体挤入密封间隙，保证长期高压工作下的密封可靠性。

　　从安装边界来看，这款泵的整体重心沿着四根拉杆的中心轴线分布，上部的安装支架和下部的接头位置形成上下两个支撑点位，安装时如果只固定上部支架，下部的流体管路需要做相应的管夹固定，避免设备运行时的往复振动导致管路接头出现疲劳松动。整体的径向尺寸控制比较紧凑，四根拉杆围成的方形轮廓就是设备的最大径向边界，安装时预留的维护空间只需要满足侧面可以操作拉杆螺母、下部可以拆装流体接头即可，不需要预留过大的周边空间，很适合集成在紧凑型的液压测试台或者移动液压动力单元里。

　　实际使用过程中，这类泵的输出压力可以通过调整驱动气压的大小进行线性调节，不需要额外的溢流阀做高压侧的压力溢流，当输出端的压力达到驱动气压对应的放大倍数压力时，泵会自动停止往复运动，保持系统压力稳定，不会出现持续溢流发热的问题，长时间保压工况下的能耗远低于常规电机驱动的高压泵。在结构建模的时候，需要重点关注驱动活塞和高压柱塞的同轴度公差，四根拉杆的安装孔位置度需要严格控制，否则装配后会出现活塞运动卡滞、密封偏磨泄漏的问题；下部高压缸的流道转折位置要做圆角过渡，避免高压流体长期冲刷导致的局部气蚀，影响缸体的使用寿命。外部的金属部件都做了相应的表面处理，拉杆和接头部分采用金属防锈处理，驱动缸的塑料端盖采用耐油工程塑料，可以耐受车间常见的液压油、润滑油飞溅，不会因为长期接触油污出现材质老化开裂的问题。
