外啮合齿轮式液压动力泵结构设计

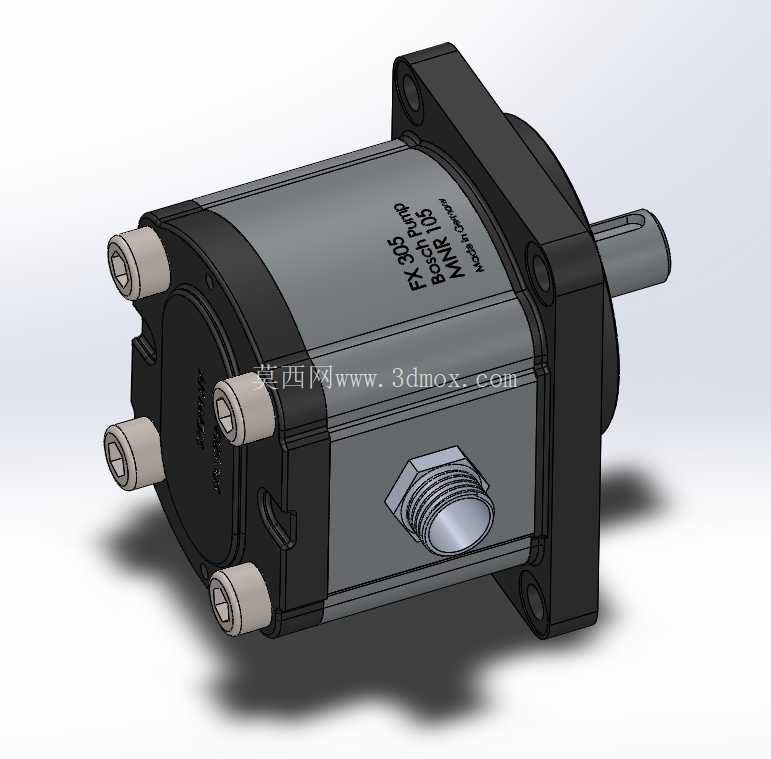

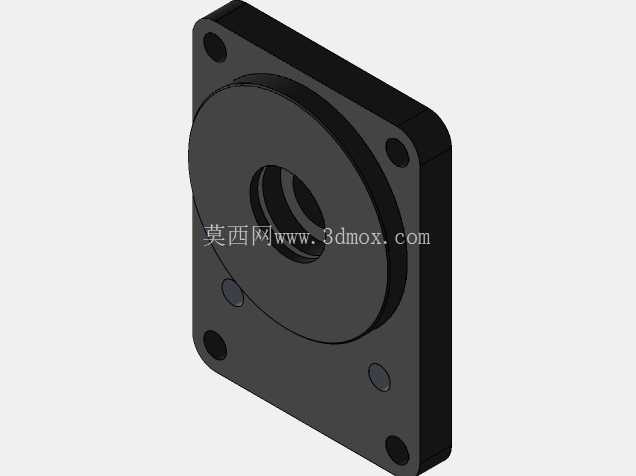

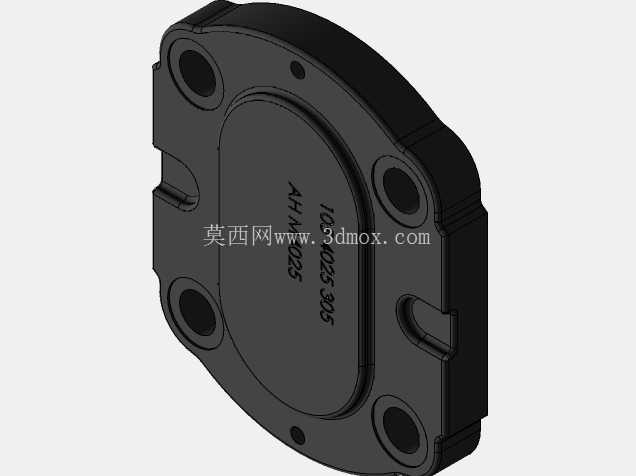

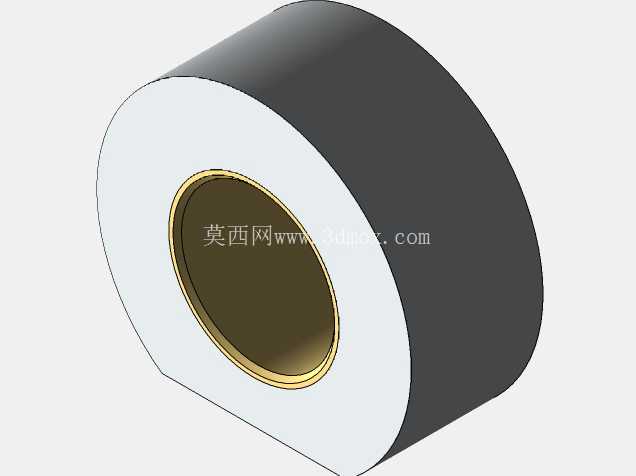

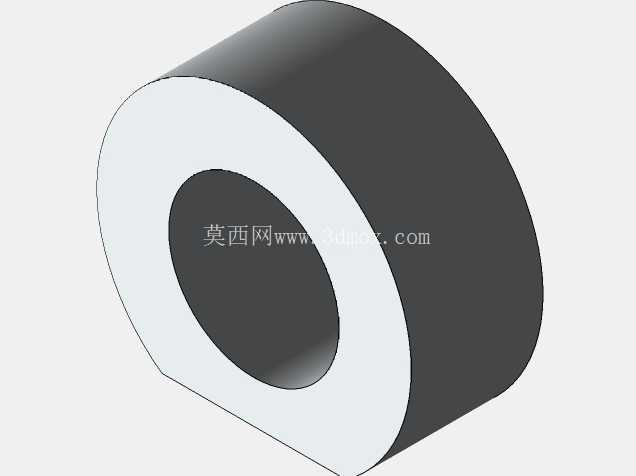

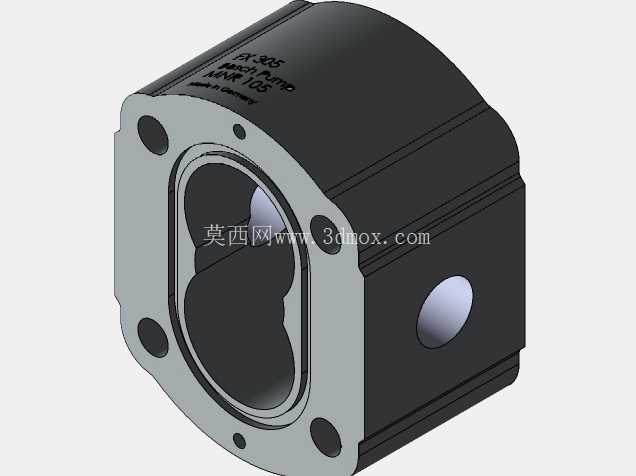

　　这类外啮合齿轮液压泵，是中低压液压系统里应用占比极高的动力元件，在小型工程机械辅助油路、农用机具液压悬挂系统、机床夹具夹紧回路、物流设备举升机构里都能见到它的身影，核心作用是把原动机输入的旋转机械能，转化为液压油的压力能，为整套液压执行元件提供稳定的压力油源。从结构设计逻辑来看，这款泵采用了典型的三片式壳体布局，前端盖集成了输入轴的密封与支撑结构，后端盖预留了油口连接位，中间的泵体腔室容纳一对啮合的直齿圆柱齿轮，齿轮两端面设置了浮动侧板结构，能够在泵工作时借助压力油的作用力贴紧齿轮端面，自动补偿端面磨损带来的间隙，以此稳定容积效率，避免长期运行后内泄漏量超标导致的输出压力不足。

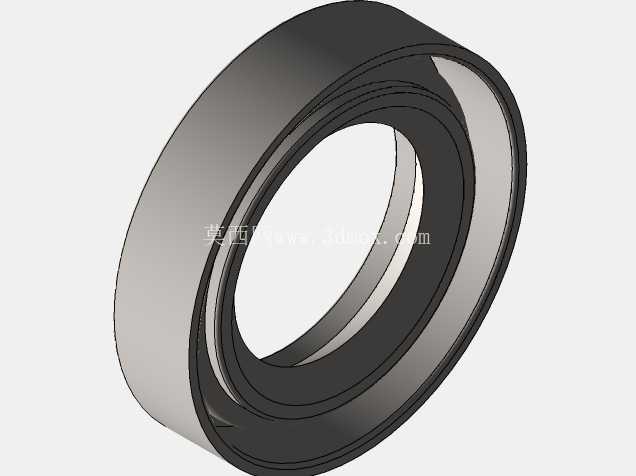

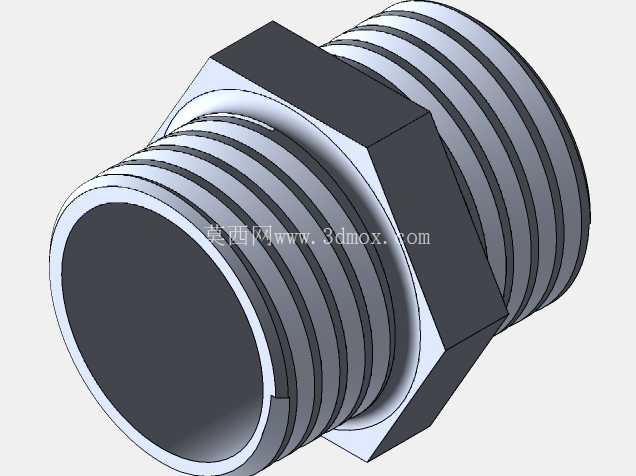

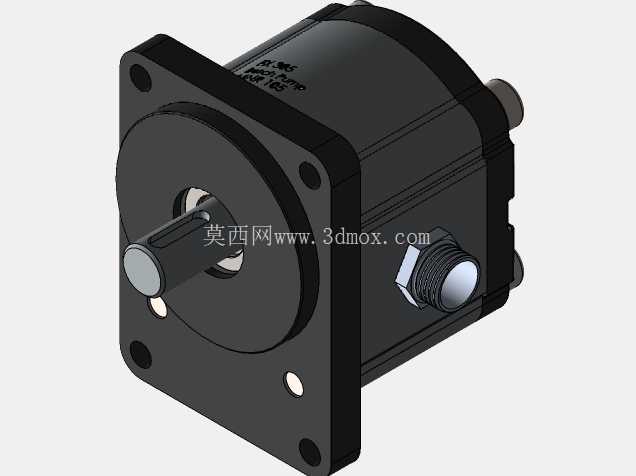

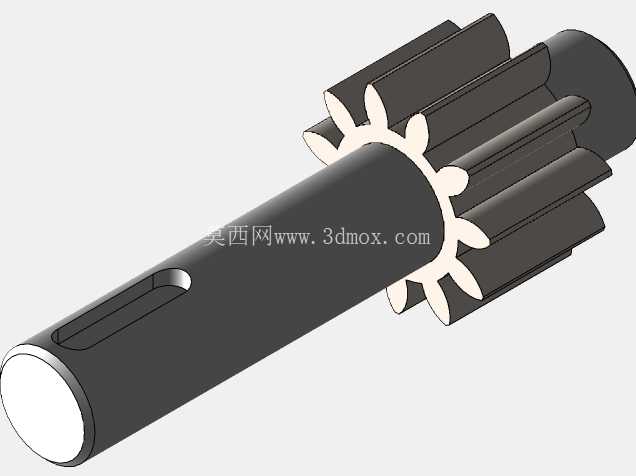

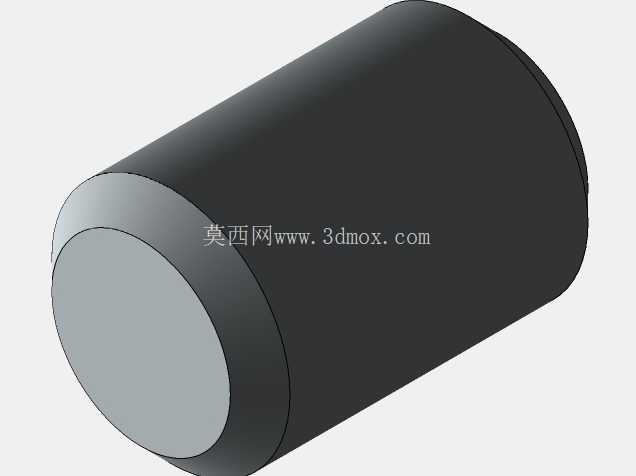

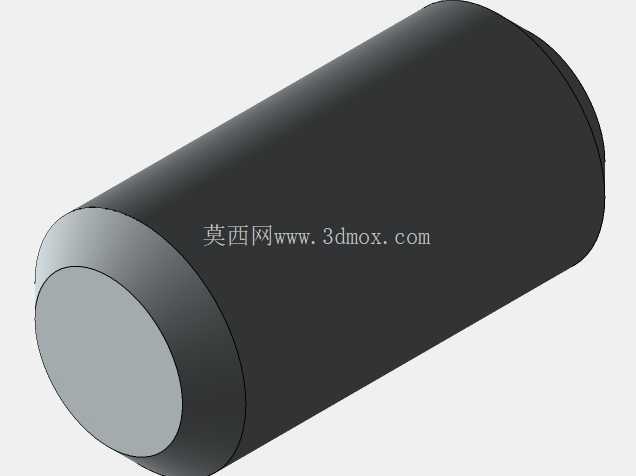

　　输入轴采用了渐开线花键或者平键连接的结构，轴伸端的密封选用了双唇口骨架油封，既可以防止泵内部的压力油向外泄漏，也能阻挡外界的粉尘、水汽进入泵腔污染液压油，适配户外作业设备的复杂工况。进出油口采用了英制管螺纹连接形式，侧置的油口布局能够减少安装时的管路弯折，同时进油口口径大于出油口口径，降低进油侧的流阻，避免泵在高转速运行时出现吸空、气蚀的问题，延长齿轮与轴承的使用寿命。安装法兰采用了菱形法兰定位结构，两个安装孔的中心距、止口直径都遵循通用液压泵的安装尺寸规范，能够直接替换同规格的同类产品，不需要额外调整安装支架的位置，降低设备改造的适配成本。

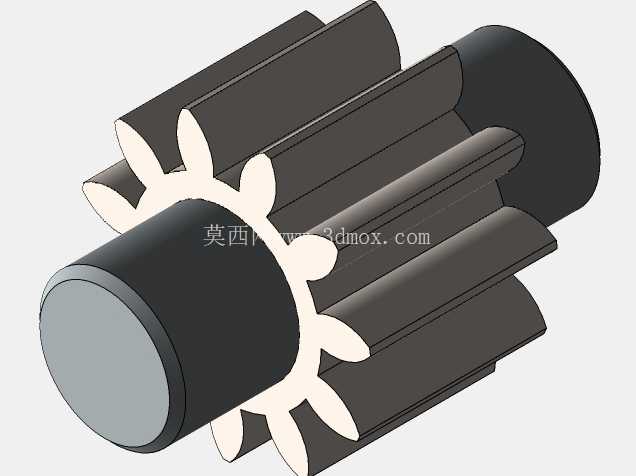

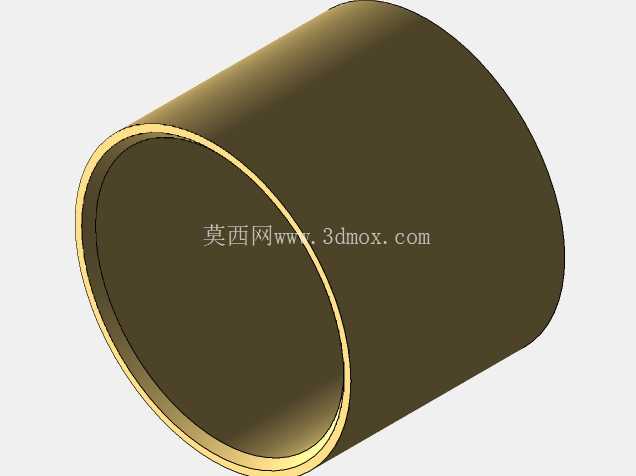

　　齿轮的参数设计上，选用了合适的模数与齿宽，在保证排量满足系统流量要求的前提下，控制齿轮的径向尺寸，减小泵运行时的径向液压力，降低轴承的负载，延长支撑轴承的使用寿命；齿形经过修缘处理，能够减少齿轮啮合时的困油现象，降低运行时的噪音与压力脉动，让输出的油压更平稳，减少对系统中精密液压元件的冲击。壳体材质选用了高强度铝合金压铸成型，在保证结构强度满足额定工作压力要求的同时，大幅降低泵的整体重量，适配移动设备对元件重量的控制要求，壳体表面做了氧化处理，提升抗腐蚀能力，能够适应潮湿、多粉尘的作业环境。

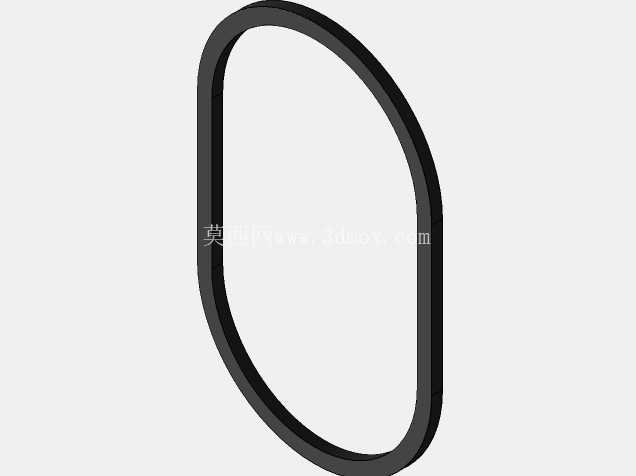

　　在实际选型适配时，需要注意泵的额定转速范围要和原动机的输出转速匹配，安装时要保证输入轴和原动机输出轴的同轴度误差控制在允许范围内，避免轴承受额外的径向力导致早期损坏；吸油管路的通径不能小于泵的进油口通径，吸油高度要控制在产品允许的范围内，防止吸油不足导致的系统噪音大、执行元件动作迟缓等问题。这款泵的结构设计没有复杂的变量机构，结构简单可靠，抗污染能力比柱塞泵更强，对液压油的清洁度要求相对更低，维护成本更低，非常适合工作环境相对恶劣、对成本控制要求较高的液压系统场景。在三维建模过程中，需要重点关注齿轮啮合的间隙配合、浮动侧板的安装间隙、密封件的沟槽尺寸公差，这些细节直接影响泵的实际运行性能，比如密封沟槽的尺寸如果不符合标准，会导致油封安装后出现泄漏或者过早磨损；齿轮的啮合侧隙如果过小，会导致运行卡滞、发热严重，侧隙过大则会导致内泄漏增加，容积效率下降。安装边界方面，除了法兰的安装尺寸，还要预留出管路连接的操作空间，以及后期维护时拆卸油封、侧板的操作空间，避免设备装配完成后出现维护操作空间不足的问题。
