哈斯克尔AW-25高压气动增压装置结构

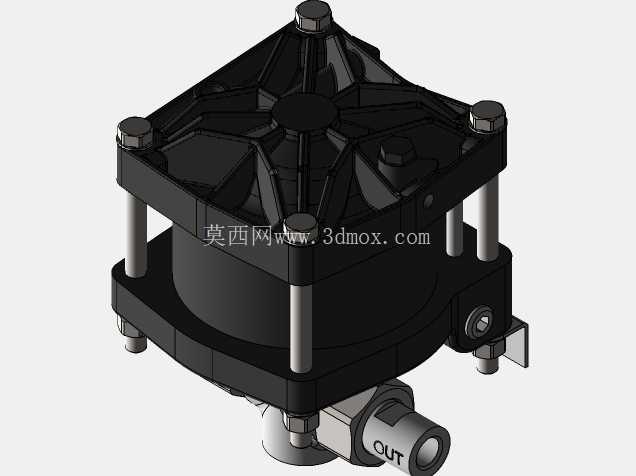

　　在流体压力测试、高压气源供给、液压系统保压这类工业场景里，这类气动驱动的高压增压装置是车间里很常见的执行单元，不需要额外的大功率电机驱动，仅靠常规工厂压缩空气作为动力源，就能实现出口端数十倍于驱动气压的高压输出，在没有高压气源管网的工位、野外管线试压作业、小型液压夹具的动力供给场景里适配性极强。从结构设计来看，这款装置采用上下堆叠的方形端盖布局，四根对称布置的金属拉杆承担整体结构的拉紧载荷，端盖采用高强度工程塑料材质做轻量化设计，既降低了整体自重，也能在长期带压工况下抵御流体介质的轻微腐蚀，中间的缸筒部分采用分段式密封结构，驱动腔与增压腔之间设置多道格莱圈与斯特封组合密封，避免驱动气与高压介质出现串腔问题，端盖与拉杆的连接位置做了沉头孔设计，螺栓头部完全沉入端盖平面内，既避免安装时突出的螺栓头与周边管线、结构件发生干涉，也能在设备堆叠存放时保证接触面平整。

　　下部的流体接口采用侧出式布局，接口位置设置了安装固定支耳，支耳上预留了标准螺栓过孔，安装时不需要额外制作复杂的转接支架，直接通过支耳就能将整个装置固定在设备面板或者安装基座上，接口采用标准管螺纹设计，能直接对接常规的液压管路、高压气管，不需要定制非标转接头。在功能设计上，这类增压装置依靠驱动端大直径活塞与增压端小直径柱塞的面积差实现压力放大，驱动端的换向阀集成在上端盖内部，不需要外接复杂的换向控制管路，接入驱动气源后就能自动完成往复换向动作，持续输出高压流体，装置本身不需要电气控制元件，在易燃易爆的化工车间、油气测试场景里也能安全使用，不会产生电火花引发安全隐患。

　　从安装边界来看，整体外形为近似方形的柱体结构，最大外轮廓尺寸控制在紧凑范围内，四根拉杆的外切圆直径小于上下端盖的方形边长，安装时预留的操作空间只需要覆盖端盖对角尺寸即可，侧方的换向调节旋钮突出缸体的距离很短，不会占用过多侧向安装空间，下部流体接口的中心高度与支耳安装面的高度差经过匹配设计，对接管路时不需要做过大角度的弯折，能减少管路的应力集中问题。在实际选型适配时，这类装置的输出压力可以通过驱动气压的调节实现线性控制，不需要额外加装高压调压阀，只需要在驱动气源端加装常规的低压调压阀就能控制最终的输出压力，对于需要不同压力等级测试的工位，不需要更换增压装置就能覆盖常用的压力测试区间。

　　结构建模时，端盖内部的加强筋布局沿着拉杆受力方向做放射状布置，既保证了端盖在受压状态下的结构强度，避免端盖在长期交变载荷下出现开裂变形，也尽可能减少了不必要的材料堆积，控制整体重量。柱塞部分的密封采用阶梯式组合密封，高压侧设置硬质支撑环，避免柱塞在往复运动时出现偏磨，延长密封件的使用寿命，日常维护时只需要拆开上端盖就能更换内部的密封件与换向阀组件，不需要将整个装置从安装基座上完全拆除，后期维护的操作门槛很低。在液压系统的辅助动力场景里，这类装置可以作为系统的补压单元，当主液压系统的压力出现掉压时，自动启动补压，维持系统压力稳定，不需要主泵持续带压工作，能降低主泵的负载损耗，延长整个液压系统的使用寿命。在高压气密性测试场景里，装置的输出压力稳定，不会出现明显的压力脉动，配合高精度压力表就能完成阀门、管路、压力容器的气密性检测作业，输出的高压介质可以根据测试需求选择压缩空气、氮气或者液压油，适配不同的测试介质要求。
