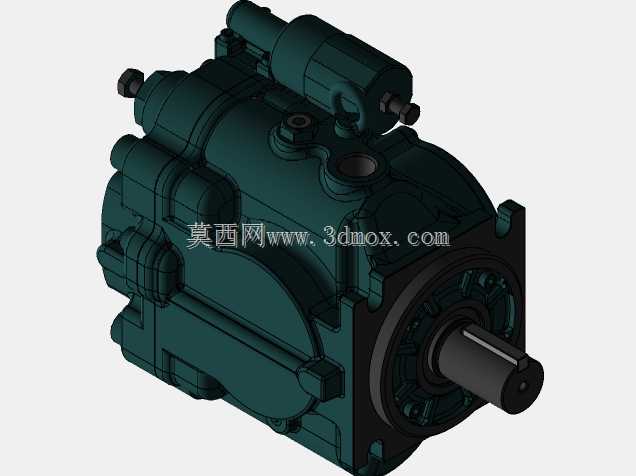

尤肯A3H71变量柱塞液压泵三维结构

这款轴向柱塞式液压动力元件，目前广泛配套在注塑机锁模油路、工程机械行走驱动回路、机床静压支撑系统以及重型设备的液压站动力单元中，作为整套液压系统的核心压力输出部件，它能将原动机输入的旋转机械能转化为液压油的压力能，为后续油缸、液压马达等执行元件提供稳定的高压油源。从结构设计来看，这款泵采用斜盘式变量结构，顶部集成的变量控制模块可根据系统负载变化自动调整斜盘倾角，实时改变输出流量，避免溢流损耗，相比定量柱塞泵在长时间变负载工况下能降低近三成的无用功消耗。建模过程中完整还原了泵体的安装法兰定位尺寸、伸出轴的轴径与键槽规格，进出油口的法兰连接孔位完全按照实际安装边界复刻，设计人员在做整机布局时可以直接调用模型核对安装间隙，不需要反复核对二维样本的尺寸参数，能有效避免后期装配时出现的干涉问题。泵体的外壳采用分体式铸造结构建模，清晰还原了壳体上的工艺孔、泄油口位置以及安装吊点的凸台结构，内部的柱塞组件、缸体、配流盘、回程盘等核心部件的配合间隙都按照实际装配公差做了预留，做液压系统动态仿真时可以直接拆分部件做运动学分析，观察柱塞在缸体内的往复运动轨迹以及配流盘的配油窗口对齐逻辑。在实际选型应用中，这款泵的额定工作压力覆盖中高压工况区间，转速适配范围宽，既可以搭配四级异步电机做固定转速的工业液压站动力源，也可以搭配柴油机做移动工程机械的行走泵使用，模型中还原的变量调节机构安装位，可适配不同的控制方式，包括压力补偿控制、负载敏感控制以及电比例控制等多种配置，设计人员可以根据实际工况需求在模型基础上调整控制模块的搭配，快速完成不同配置方案的布局验证。建模时特意保留了泵体外部的所有安装凸台、管接头预留位置，包括壳体上的泄油口、压力检测口的位置与螺纹规格都做了对应还原，在做液压管路布置时可以直接在模型上对接管路接头，提前规划管路走向，避免现场布管时出现管路与周边部件干涉、弯折半径不足的问题。从结构强度设计角度，泵体的安装法兰厚度、壳体加强筋的布局都按照实际产品的力学性能做了还原，在做整机的有限元分析时，可以直接导入模型分析泵体在高压工作状态下的应力分布，校核安装支架的承载强度，确保设备运行过程中泵体不会因为振动、压力冲击出现连接松动或者壳体开裂的问题。
