1.5HP卧式脚架安装电动马达结构

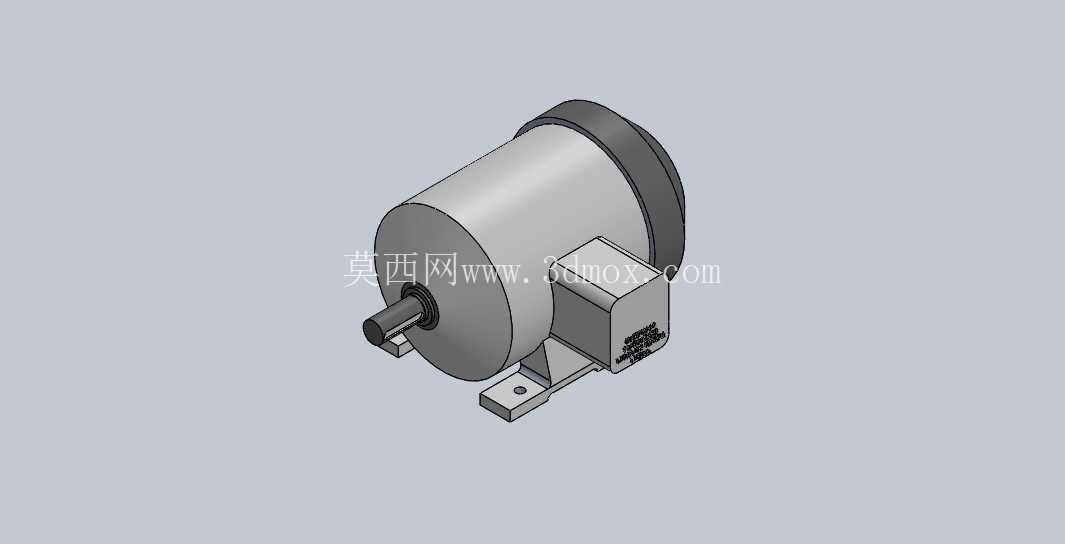

　　在轻工输送、小型机床辅机、食品包装生产线这类对动力输出稳定性有基础要求的场景里，1.5HP功率等级的卧式脚架电机是应用频次极高的动力单元，这类电机不需要复杂的安装基座适配，依靠自带的脚架结构就能直接固定在设备机架的安装平面上，大幅降低设备组装阶段的基座加工成本。从结构设计逻辑来看，这款电机采用全封闭的铸铁机壳结构，机壳表面的散热筋沿着轴向均匀排布，能够在连续运行过程中把定子绕组产生的热量通过机壳表面快速散出，适配车间多粉尘、少量油污的常规工业环境，不需要额外加装防护外罩就能满足IP54左右的防护等级要求。

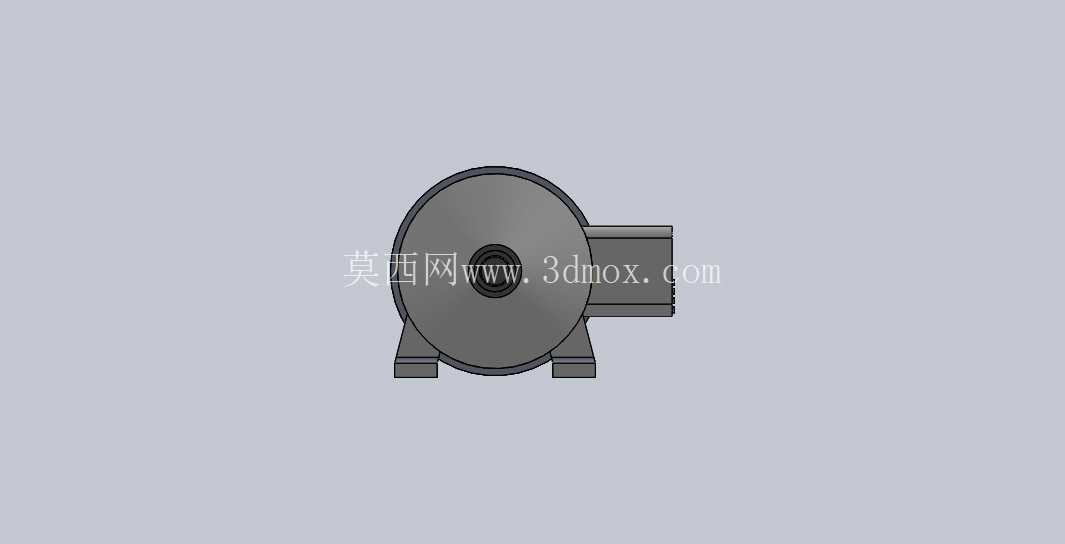

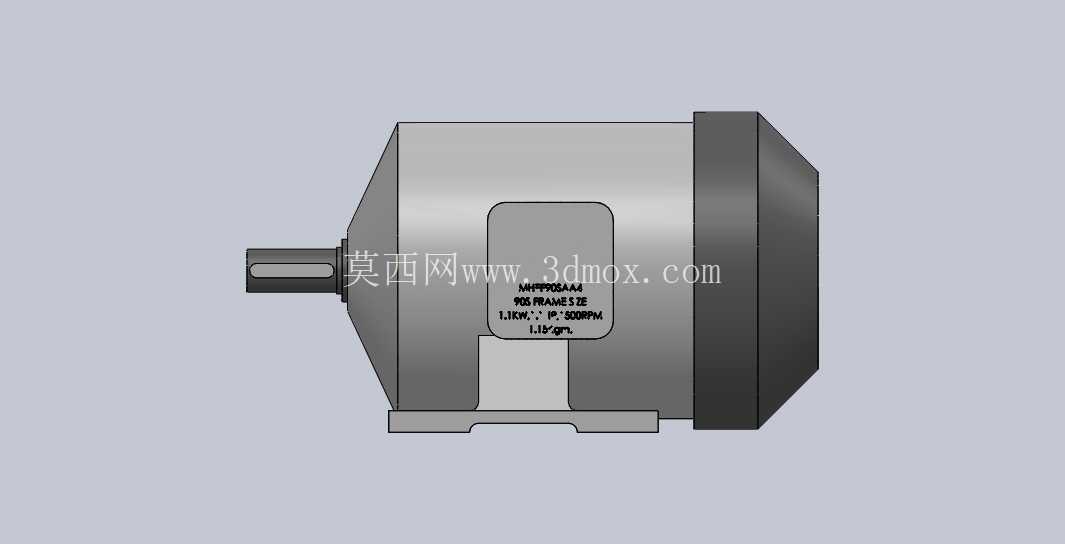

　　输出轴端采用标准的圆柱轴伸搭配平键槽设计，键槽的尺寸公差严格遵循通用电机的轴伸标准，能够直接匹配联轴器、带轮、链轮这类常规传动连接件，不需要对轴伸做二次加工就能完成传动链路的对接，减少现场安装的加工工序。脚架部分和机壳采用一体化铸造成型，脚架上的安装长孔预留了足够的位置调整余量，安装时可以根据机架上的螺栓孔位偏差做小范围的位置微调，降低机架加工的孔位精度要求，四个安装脚的底面经过铣削加工，平面度控制在合理范围内，固定后不会出现机壳翘曲导致的轴承额外受力问题，能有效延长两端支撑轴承的使用寿命。

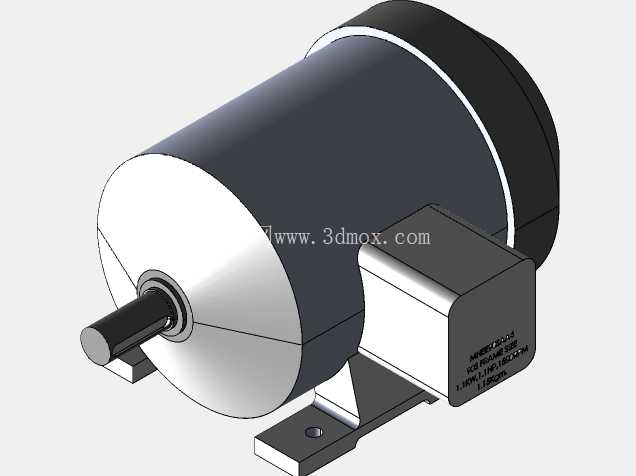

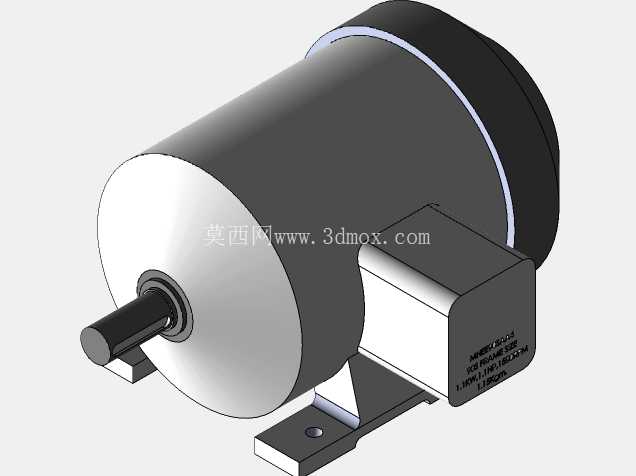

　　接线盒设置在机壳侧面的居中位置，接线口采用标准的管螺纹接口，能够适配常规的金属穿线管或者防水电缆接头，接线盒内部预留了足够的接线空间，方便现场电工完成电源线的压接与接地处理，盒盖和盒体之间配有密封胶条，避免车间内的水汽、粉尘进入接线腔引发绝缘故障。从安装边界尺寸来看，这款电机的轴向总长度、中心高、脚架安装孔的孔距都遵循NEMA标准1.5HP电机的安装尺寸规范，能够直接替换同功率等级的同规格进口电机，不需要对原有设备的安装位做任何改造，在老旧设备的动力部件替换场景中能够大幅缩短停机维护的时间。电机两端的轴承采用深沟球轴承，能够同时承受径向载荷和少量的轴向载荷，适配带传动、直联传动等多种传动方式，运行过程中轴承的润滑脂采用长寿命耐高温型号，常规工况下连续运行数千小时不需要补充润滑脂，减少日常维护的工作量。后端的风罩采用钢板冲压成型，风罩上的通风孔采用冲孔结构，既能够保证冷却风的顺利通过，又能防止外部的杂物进入风叶区域打坏风叶或者引发卡滞，风叶采用工程塑料一体注塑成型，动平衡精度经过校准，运行过程中不会产生额外的振动，保证电机运行的平稳性。

　　在实际选型应用中，这款电机适配380V三相工业供电，额定转速在1400转左右，能够为中小型的皮带输送机、小型台钻、包装线的输送带驱动、小型水泵等设备提供稳定的动力输出，启动转矩能够满足常规负载的直接启动要求，不需要额外加装软启动装置就能完成启动过程，控制回路的配置也相对简单，只需要搭配匹配电流等级的交流接触器和热继电器就能完成基本的控制与过载保护。设计阶段针对机壳的壁厚做了优化，在保证结构强度足够承受运行振动和安装受力的前提下，尽可能降低整机的重量，方便单人完成搬运和安装作业，机壳表面的涂装采用工业级的防锈喷漆，能够适应车间内的潮湿环境，长时间使用不会出现漆面脱落、壳体锈蚀的问题。
