带输出齿轮小型有刷直流电机结构

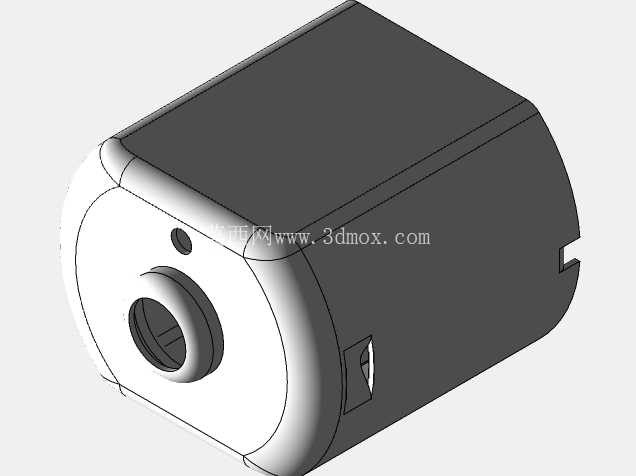

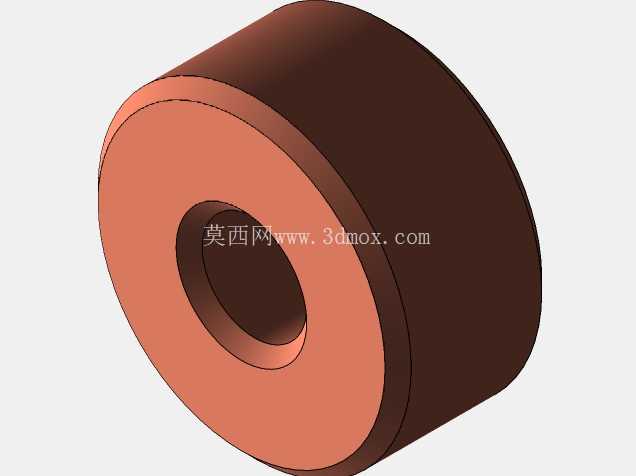

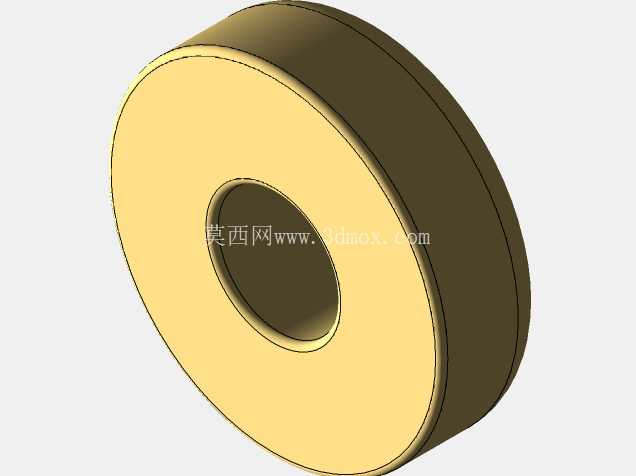

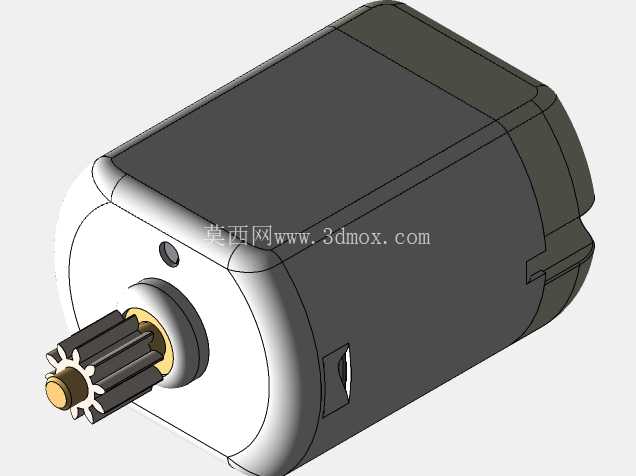

　　这款带输出齿轮的小型直流电机，是小型机电传动系统里极为常见的动力输出部件，日常在消费电子传动结构、小型教具动力单元、低压电动工具进给机构、车用小型执行器里都能见到同结构产品的身影。从结构设计逻辑来看，这类电机的机壳采用深冲冷轧钢一体成型结构，侧壁预留的碳刷维护窗口是分体式碳刷架的安装位，日常维护时不需要完全拆解机壳就能完成碳刷更换，能大幅降低后期运维的拆解成本。机壳前端的端盖采用镀锌钢板冲压成型，中心位置镶嵌含油轴承作为输出轴的前支撑，轴承与输出轴的配合间隙控制在0.02mm以内，既可以保证输出轴旋转时的径向跳动量控制在合格范围，也能在长期连续运转时减少轴系的磨损量，不需要额外添加润滑脂就能满足数千小时的运转寿命要求。输出端集成的10齿圆柱直齿轮是直接压装在电机输出轴上的，齿轮与轴的配合采用过盈压装工艺，压装力控制在80-120N区间，既可以保证额定扭矩输出时齿轮不会出现打滑松脱，也不会因为压装力过大导致输出轴出现弯曲变形。齿轮的齿顶圆、齿根圆参数完全匹配模数0.5的标准直齿传动副，和配套的减速齿轮组啮合时，齿侧间隙控制在0.03-0.05mm之间，既能避免间隙过大导致正反转切换时出现传动回差，也不会因为间隙过小导致运转卡滞、摩擦阻力增大。

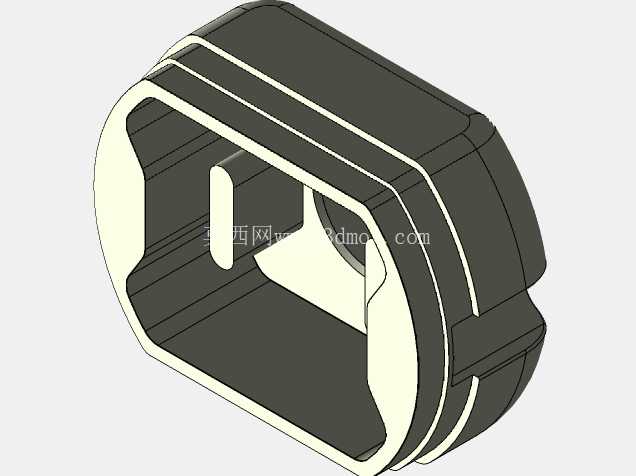

　　从安装边界来看，这款电机的主体截面为近似圆角方形结构，两个安装定位孔分布在前端盖的对角位置，孔位中心距与机壳主体的宽度尺寸匹配，安装时可以直接通过两个M2螺丝固定在设备的安装基板上，不需要额外设计定制安装支架，能有效缩减配套结构的设计周期。机壳尾部的端盖同样采用冲压钢板结构，中心位置镶嵌有含油轴承作为输出轴的后支撑，两个端盖与机壳的连接采用圆周翻边铆压工艺，装配完成后整机的同轴度可以控制在0.03mm以内，高速运转时不会出现明显的振动与噪音。

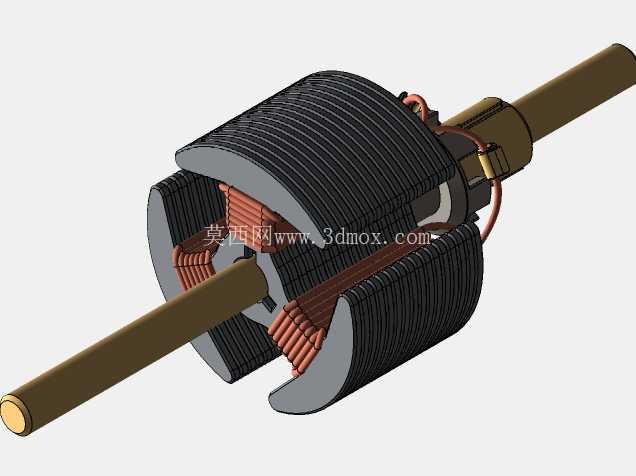

　　这类电机的额定工作电压覆盖3V-12V区间，不同电压等级下的空载转速、堵转扭矩参数可以通过调整内部电枢绕组的线径、匝数来匹配不同的应用场景，比如用于玩具传动时可以选择高转速低扭矩的绕组参数，用于小型执行器驱动时可以选择低转速高扭矩的绕组参数。在三维建模过程中，这类电机的结构需要重点关注几个配合尺寸的公差设定：首先是输出轴与轴承的配合公差，要按照基孔制间隙配合选取，保证轴在轴承内可以灵活转动；其次是输出齿轮与轴的压装公差，要选取合适的过盈量，兼顾连接强度与装配工艺性；最后是机壳与端盖的铆接位置尺寸，要保证铆接后端盖不会出现偏移，避免轴系卡滞。

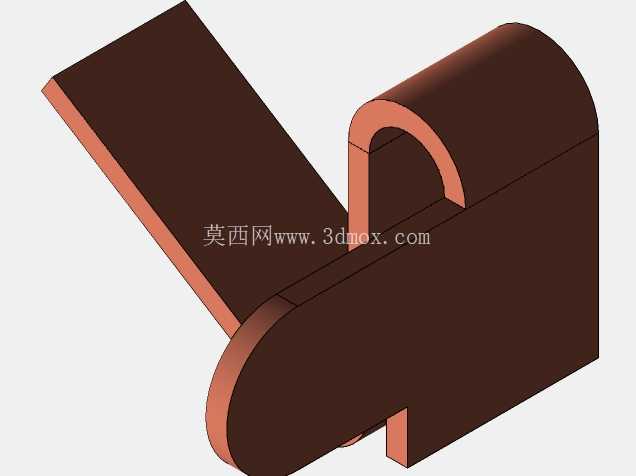

　　另外，机壳表面的黑色涂层是电泳防锈层，建模时不需要额外做复杂的表面纹理，只需要赋予对应的哑光黑材质即可，前端盖与输出齿轮的金属光泽可以通过镀锌钢材、粉末冶金的材质参数来还原，能有效提升模型的真实感。在实际选型应用时，这类电机的输出轴轴向窜动量需要控制在0.1mm以内，否则齿轮啮合时会出现轴向窜动导致的齿面偏磨，大幅缩短齿轮副的使用寿命。同时，碳刷与换向器的接触压力也有明确的设计要求，压力过大会加快碳刷磨损，压力过小会出现接触不良导致的火花、转速不稳问题，这类参数在建模时虽然不需要直接体现，但在做配套结构设计时需要预留出碳刷磨损的活动空间，避免碳刷架与周边结构出现干涉。
