Konstruktor抓拍针孔镜头盖创意结构设计

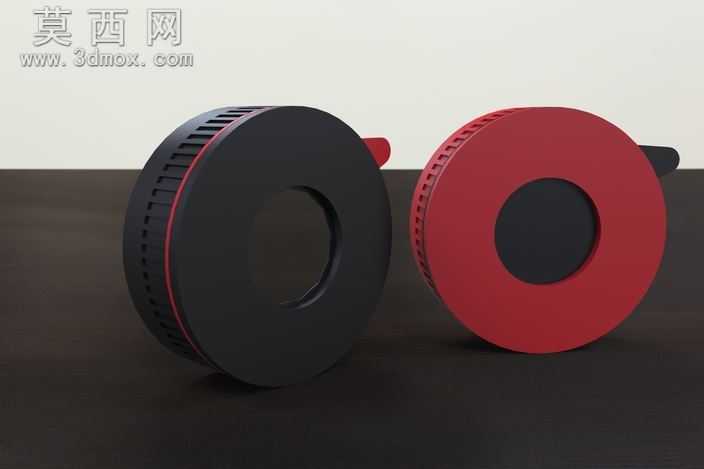

本作品为适配Konstruktor抓拍相机的针孔镜头盖三维设计，整体采用圆盘式对称结构，分为黑红两款配色方案，建模阶段以SolidWorks为核心工具完成全参数化结构搭建，首先通过旋转凸台命令生成镜头盖的基础圆盘基体，精准匹配对应相机镜头的卡口尺寸，保证安装后的贴合度与卡扣稳定性。针对可调孔径的核心功能，设计了双层重叠标签式调节结构，通过侧边伸出的杠杆式拨片实现孔径大小的无级调整，建模过程中对双层叠片的配合间隙做了公差优化，既保证拨片拨动时的顺滑手感，又避免叠片间出现过大缝隙导致漏光问题。镜头盖外圈设计了密集的防滑齿槽，通过圆周阵列命令均匀排布在盖体侧壁，提升手动拆装时的摩擦力，同时在黑款盖体的防滑齿槽内侧添加了一圈细红圈作为装饰细节，增强外观的层次感。渲染阶段采用哑光塑料材质作为基础材质，黑色款添加细微的磨砂颗粒质感模拟工程ABS塑料的触感，红色款调整材质的漫反射参数呈现略带复古感的哑光酒红效果，场景搭建采用深灰色哑光背景布，搭配柔和的侧上方打光，突出盖体的轮廓层次与防滑齿的细节纹理，同时通过阴影效果强化两款镜头盖的立体感。结构设计上重点优化了盖体与镜头端的卡扣结构，采用多段式弹性卡扣设计，无需额外辅助工具即可快速拆装，卡扣的形变余量经过反复模拟验证，既保证安装后不易脱落，又不会因为卡扣过紧导致拆装困难。针对叠片调节结构，在两层叠片之间添加了细微的定位阻尼结构，让孔径调整到任意位置都能保持固定，不会因为相机晃动出现孔径自行变动的问题，盖体的边缘做了小圆角钝化处理，避免尖锐边角划伤镜头表面或者使用者手部。整体设计兼顾了功能性与外观质感，既实现了针孔拍摄所需的可调孔径功能，又通过撞色设计提升了配件的外观辨识度，所有结构均做了壁厚均匀性校验，适合采用3D打印或者注塑工艺进行批量生产，各部件之间无复杂装配关系，拆分后即可直接用于生产加工。
