三角三孔连接式铰链五金结构设计

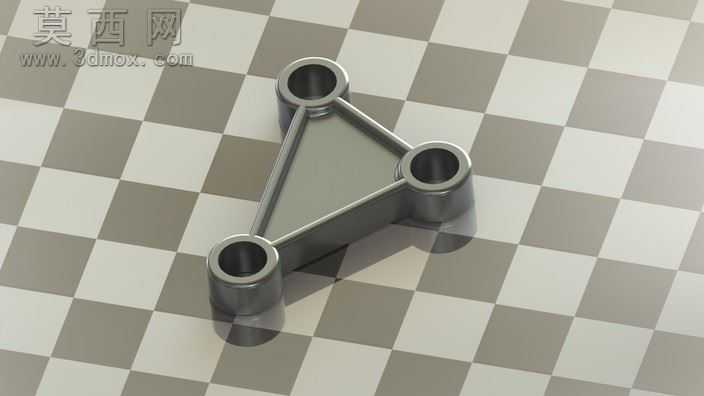

本铰链采用SolidWorks进行全参数化三维建模，整体结构以等边三角形为主体承载框架，三个端点分别设置同轴等径的圆筒状铰接安装孔，孔位沿三角形三个顶点均匀分布，形成稳定的三角受力结构。建模过程中首先绘制三角形主体的二维草图，对三个边角做圆弧过渡处理，避免应力集中，随后通过拉伸凸台命令生成主体基体，再分别在三个顶点位置绘制同心圆草图，拉伸切除形成贯通的安装孔，同时对孔口边缘做倒角处理，去除加工锐边，提升装配顺滑度。材质配置选用常用的锌合金五金材质，通过软件材质编辑器调整金属粗糙度、反射率参数，模拟真实压铸五金件的哑光金属质感，渲染阶段采用柔和的环境光搭配定向主光源，清晰呈现三角框架的结构轮廓与安装孔的内壁细节，同时添加软阴影效果增强模型的立体感与真实感。结构设计上，三角主体的板厚经过受力校核，可满足常规门窗、柜体的铰接承重需求，三个安装孔的轴线互相平行，可适配对应的铰接销轴实现多点位同步铰接转动，相比传统双孔合页，三角三孔的结构具备更好的抗扭性能，在频繁开合的使用场景下不易发生形变。设计思路围绕安装稳定性与结构耐用性展开，摒弃冗余的装饰性结构，以功能性结构为核心，所有尺寸均遵循五金配件的通用安装规范，孔位间距、孔径大小匹配市面常规的铰接销轴规格，可直接用于门窗、小型设备舱门、工业柜体的铰接场景，模型建模过程保留完整的参数化特征，可根据实际使用需求调整三角形边长、板厚、孔径等参数，快速衍生出不同承重规格的同结构铰链产品，整体建模逻辑清晰，特征树规整，无冗余建模步骤，曲面与实体衔接顺滑，无破面、重叠面等建模缺陷，可直接导出用于工程图生成、3D打印样件验证或数控加工生产。
