外啮合式液压齿轮动力传输泵结构

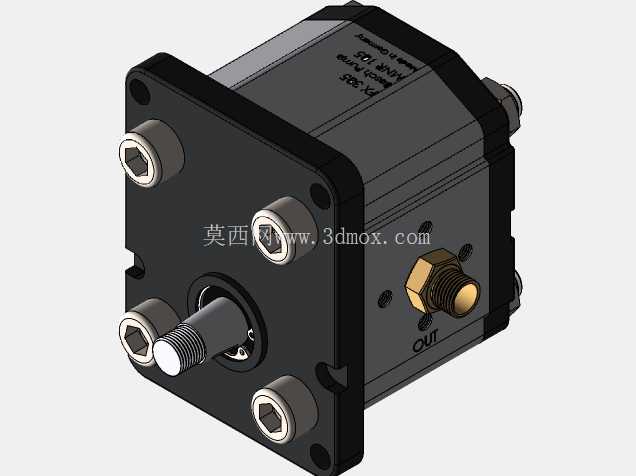

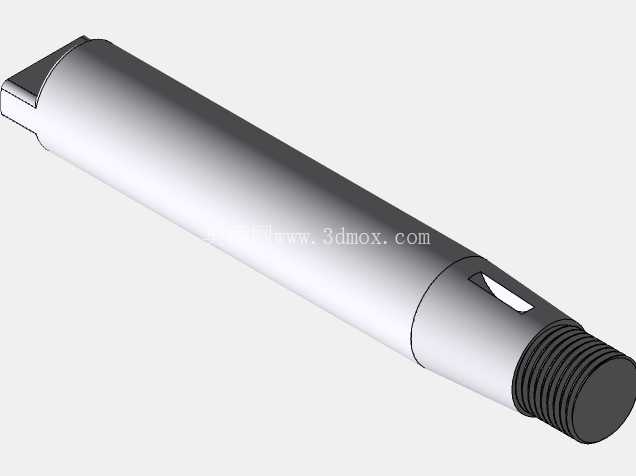

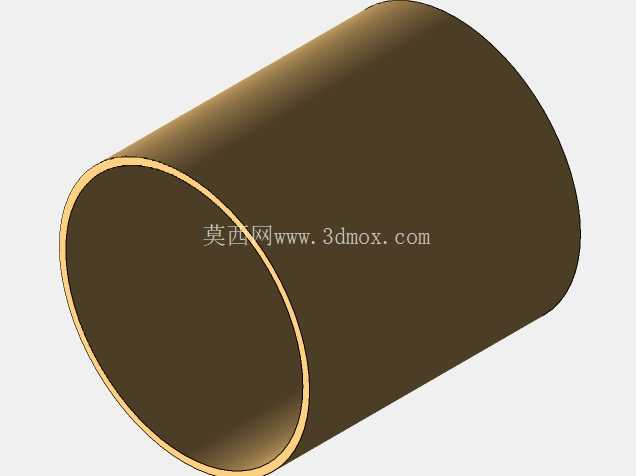

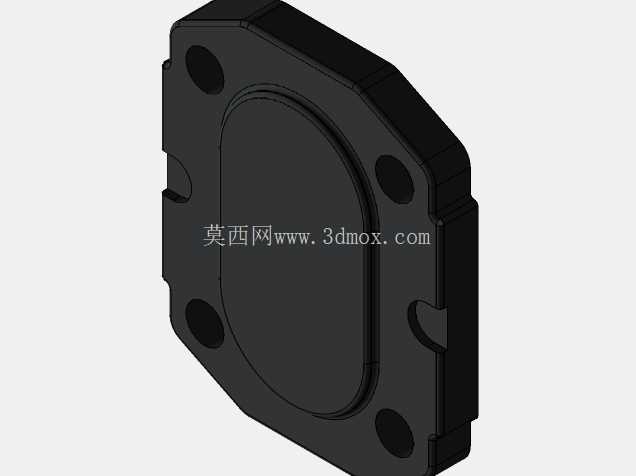

　　在行走机械、工业液压站、机床液压夹紧系统这类对动力源体积、可靠性要求严苛的场景里，外啮合齿轮泵一直是小排量高压供油的核心选择，本次呈现的这款齿轮泵结构，完全围绕这类场景的实际安装、使用需求完成细节设计。先从安装边界说起，这款泵采用方形法兰安装面，法兰面上预留四个内六角螺栓安装孔，孔位分布遵循通用液压泵的安装孔距规范，可直接适配多数现有液压站的泵安装座、发动机取力口的连接法兰，无需额外制作过渡转接板，能大幅减少现场改装的工作量。泵的输入轴采用外螺纹+定位轴颈的结构，轴颈直径匹配常规的联轴器内孔尺寸，不管是用弹性联轴器连接电机输出轴，还是通过连接套对接发动机取力轴，都能保证足够的同轴度公差，避免轴系偏磨导致的密封件过早失效。

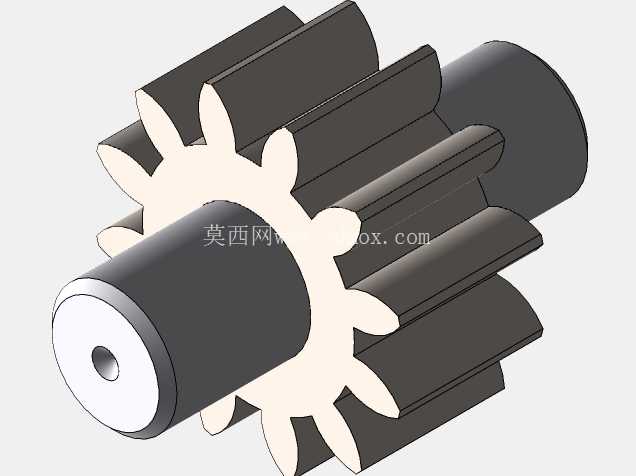

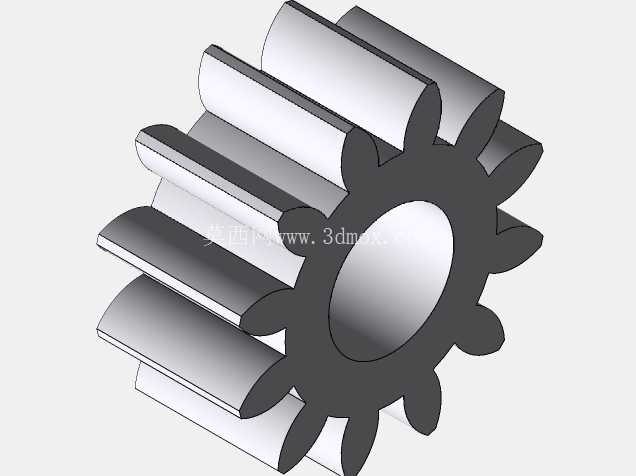

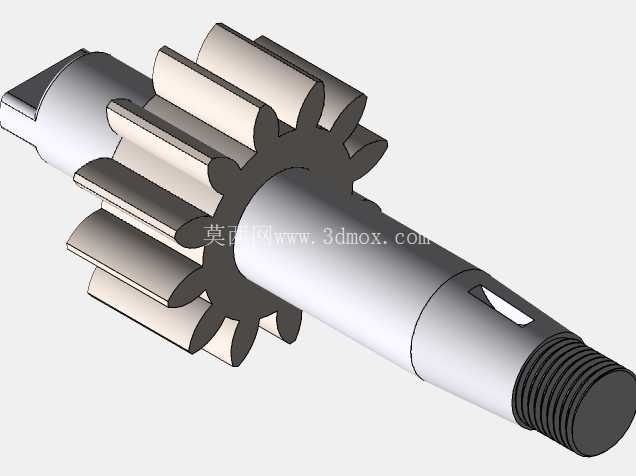

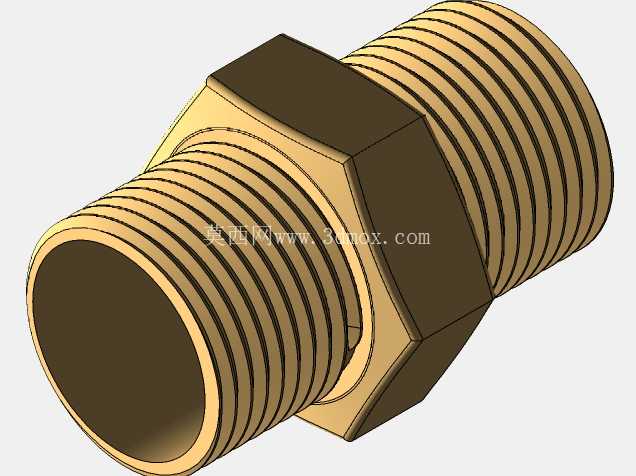

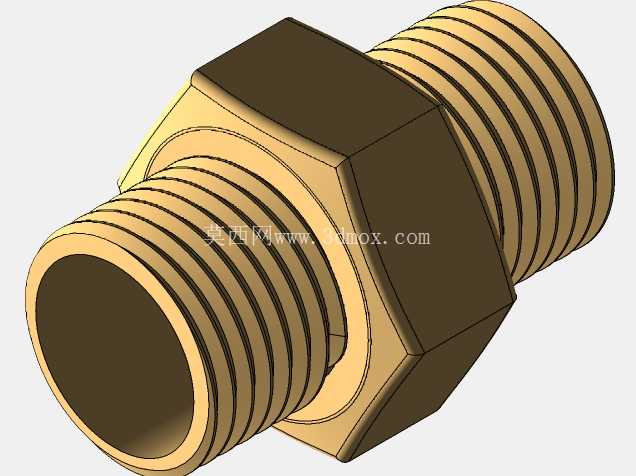

　　进出油口采用侧置内螺纹接口，接口位置避开了安装法兰的螺栓操作空间，现场接管时无需倾斜扳手就能完成接头拧紧作业，同时油口的螺纹规格符合液压管路的通用标准，可直接搭配标准液压接头、高压胶管完成管路连接，不用单独定制非标接头。从功能特性来看，这款泵属于典型的容积式外啮合齿轮泵，内部一对参数完全一致的渐开线圆柱齿轮在泵腔内部啮合旋转，通过轮齿脱开侧的容积增大完成吸油，轮齿啮合侧的容积减小完成压油，能稳定输出符合系统压力要求的压力油，为液压油缸、液压马达这类执行元件提供动力源。

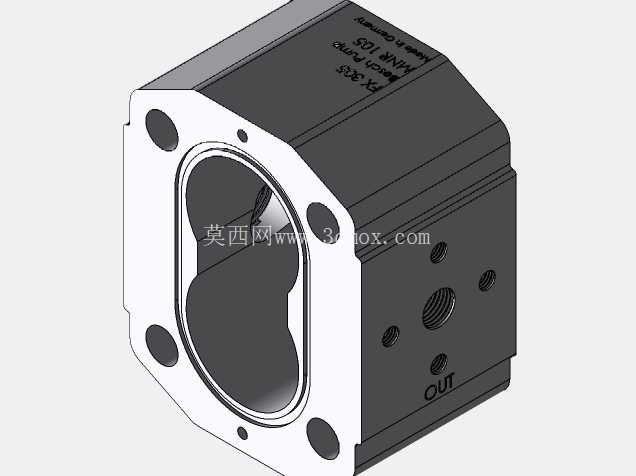

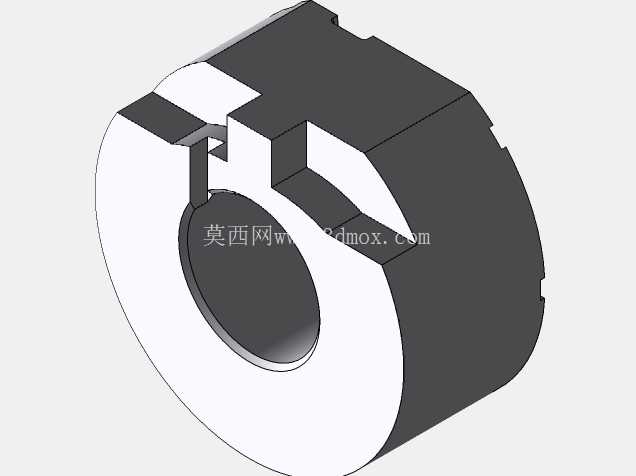

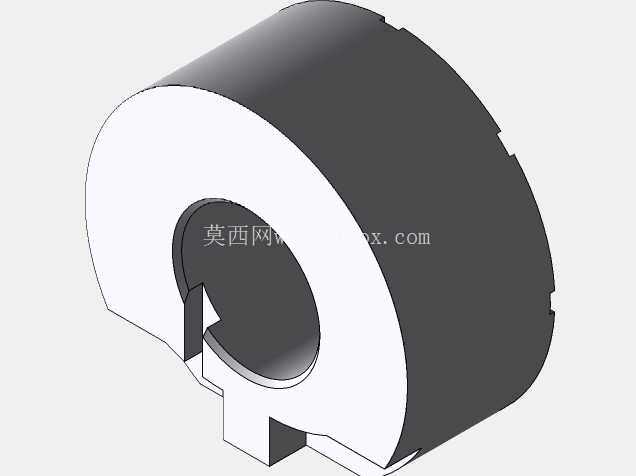

　　泵体侧面设置的外六角放气螺钉，是现场调试阶段的实用结构，首次启动泵之前，可拧松该螺钉排出泵腔内部的空气，避免泵启动时出现吸空、异响、输出压力不稳定的问题，调试完成后拧紧螺钉即可保证泵腔密封。泵体上标注的油口方向标识，能避免现场安装时出现进出油口接反的低级错误，减少现场调试的返工量。设计思路上，这款泵没有追求过高的额定压力参数，而是把可靠性、易维护性放在了首位：泵体采用高强度铸铁材质，能承受持续工作的油压冲击，同时铸铁材质的阻尼特性可以吸收齿轮啮合产生的部分振动，降低泵运行时的噪音；齿轮采用合金结构钢经渗碳淬火处理，齿面硬度足够应对长期高速运转的磨损，保证泵的使用寿命；轴向间隙采用固定间隙设计，结构简单可靠，对液压油的清洁度敏感度相对较低，在工程机械这类作业环境粉尘较多、液压油清洁度难以维持极高等级的场景下，也能保持稳定的工作状态，不会因为轻微的油液污染就出现内部磨损加剧、容积效率快速下降的问题。

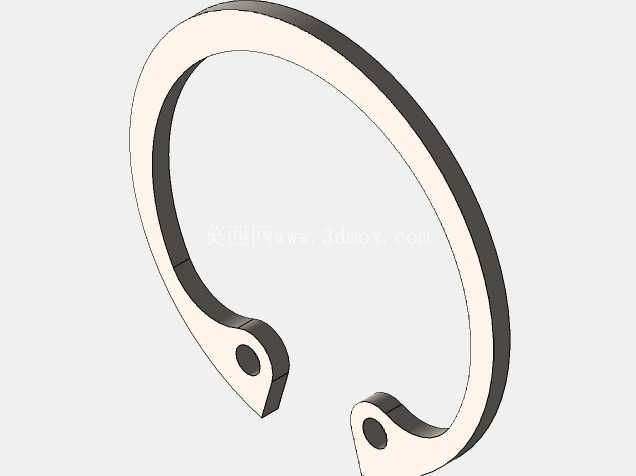

　　从实际使用场景的适配性来说，这款小排量齿轮泵非常适合作为小型工程机械的转向助力泵、机床液压夹具的供油动力源、小型液压站的主油泵，这类场景不需要泵有过大的排量，但要求泵结构紧凑、安装方便、故障率低，这款泵的整体轴向尺寸较短，安装后不会占用过多的安装空间，在布局紧凑的设备内部也能轻松布置。另外，泵的密封结构采用常规的骨架油封+O型圈密封，所有密封件都是标准件，后期维护时不需要采购专用密封配件，直接替换标准密封件就能完成维修，能大幅降低设备的后期维护成本。在建模细节上，这款结构完整还原了泵的所有外部安装特征、接口尺寸、内部齿轮啮合的相对位置，不管是用来做液压系统的三维布局装配，还是做设备的干涉检查，都能直接调用，不需要再额外核对安装尺寸、接口位置，能有效减少结构设计阶段的尺寸核对工作量。
