碎纸机撕碎刀片组件与传动轴结构设计

　　在办公销毁、工业涉密物料破碎、边角料回收处理场景中，撕碎辊组件是决定碎料粒度、设备运行稳定性的核心执行部件，这套刀片与轴的组合结构，正是针对中低负荷碎纸、薄型橡塑边角料撕碎工况开发的核心执行单元。从实际落地的安装边界来看，整套辊体的轴向总长适配常规桌面级碎纸机的腔体宽度，刀片组的有效切削段长度覆盖A4幅面纸张的进给宽度，两端轴伸的直径匹配常规深沟球轴承的内孔安装尺寸，轴端的扁位结构直接对接传动齿轮的安装位，无需额外加工转接结构即可完成动力输入对接，安装时只需将两端轴颈卡入设备腔体两侧的轴承座，锁紧轴向定位挡圈即可完成组件固定，不会和腔体内的导纸结构、排屑通道产生运动干涉。

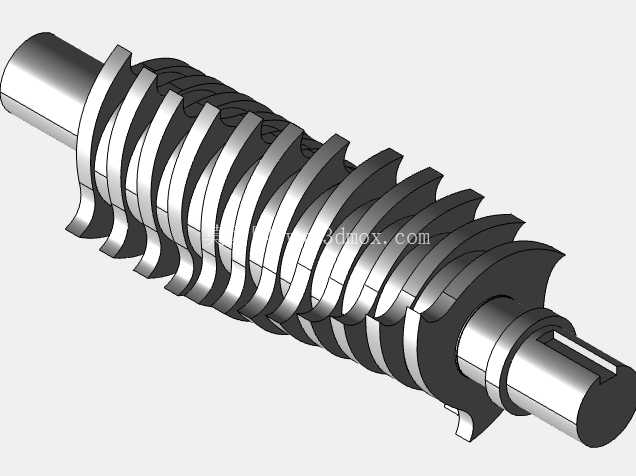

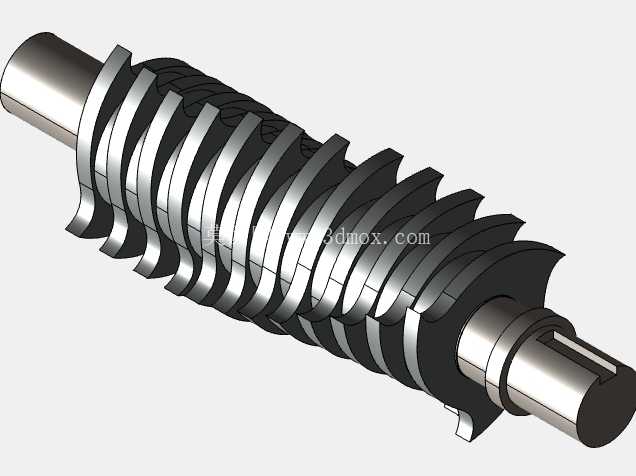

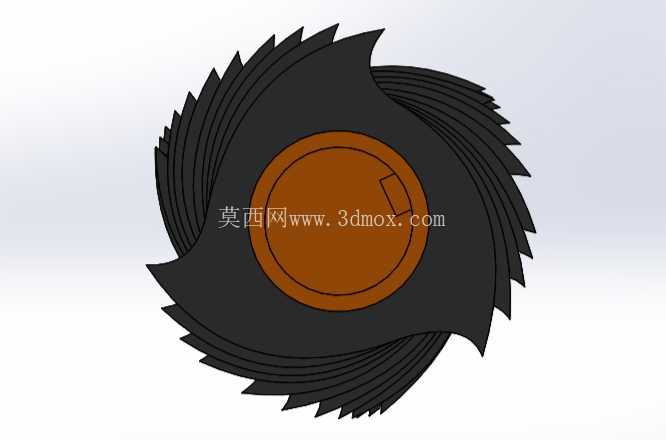

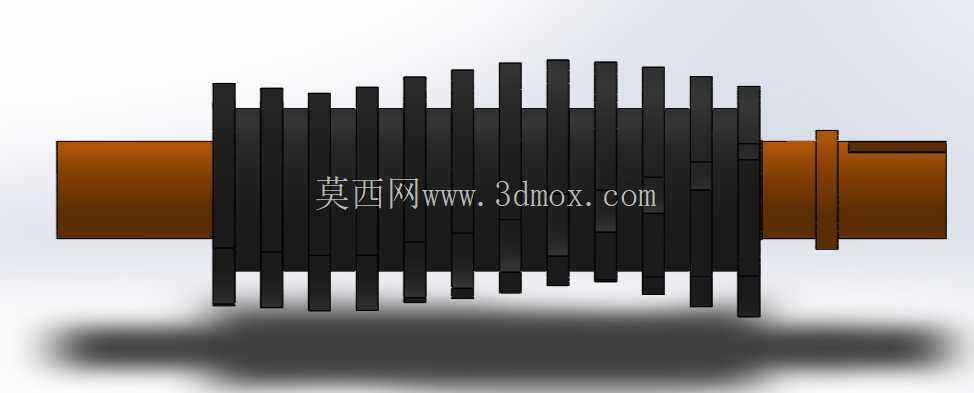

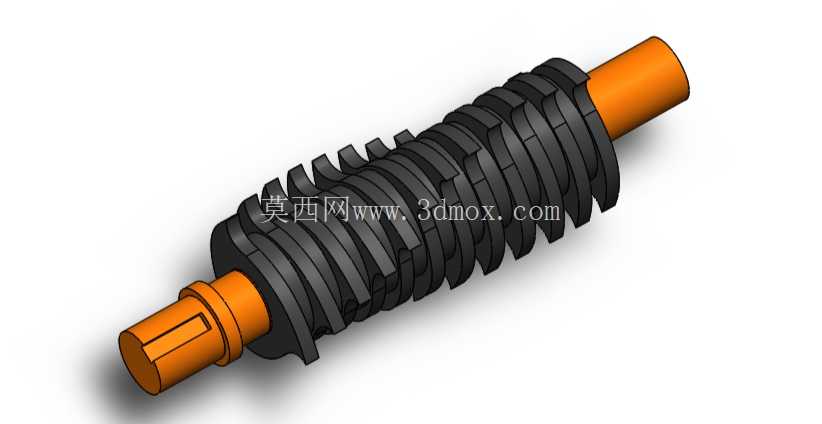

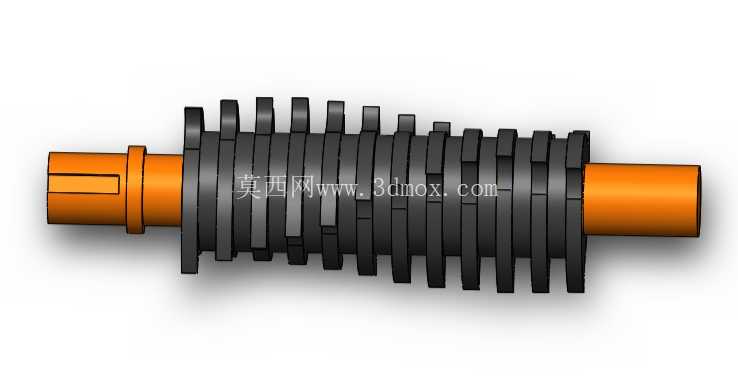

　　设计过程中优先考虑了刀片的剪切咬合逻辑，每片撕碎刀片采用带钩齿的盘式结构，相邻刀片沿轴向按固定角度错位排布，装配后所有刀片的刃口形成连续的螺旋剪切线，当纸张从进料口进入时，钩齿首先勾住纸张表层避免打滑，随着轴体转动，相邻刀片的侧刃形成交错剪切力，将进入辊缝的纸张逐次撕扯成细条状，相比直刃排布的切纸结构，这种错位排布方式能有效降低单次剪切的接触面积，减少驱动电机的瞬时负载峰值，避免硬卡纸时出现电机堵转的问题。刀片与轴的配合采用多面形轴孔定位，替代传统的单键连接结构，每片刀片的内孔和轴身的定位面完全贴合，扭矩传递过程中不会出现单键应力集中的问题，即使长期处理带订书钉的混合纸张，也不会出现刀片相对轴体打滑、错位的情况，大幅提升组件的抗冲击寿命。

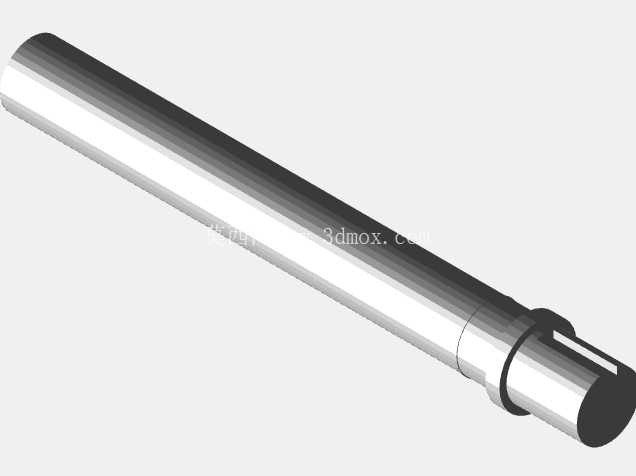

　　轴体的结构设计做了针对性的应力优化，两端轴承安装位的轴肩做了圆角过渡处理，避免长期交变载荷下出现应力断裂，刀片安装段的轴径比轴伸段略粗，提升中间段的抗扭刚度，即使满负载进给整叠纸张，轴体的挠曲变形量也控制在轴承允许的偏角范围内，不会出现刀片蹭碰腔体侧壁、刃口异常磨损的问题。刀片的刃口角度经过反复适配调整，既保证足够的切入锋利度，又避免刃口过薄导致处理硬质异物时出现崩口，刀片之间的间隔通过轴套精准控制，保证剪切间隙稳定在合理范围，间隙过大会导致纸张拉扯不切断、出现长条连纸的问题，间隙过小则会增大转动阻力，提升不必要的能耗。

　　从实际使用的功能特性来看，这套组件不需要额外的压料结构辅助，依靠刀片钩齿的自带勾料能力就能完成连续进给，处理普通A4纸、薄卡纸、信用卡片这类常见销毁物料时，能稳定输出均匀的碎料粒度，不会出现粗细不均的情况。日常维护时，只需拆下一端的轴端挡圈，就能逐片拆下刀片进行刃口打磨或者更换损坏的单片刀片，不需要整根辊体整体报废，大幅降低后期的维护成本。在建模过程中，所有刀片的排布角度、轴肩定位尺寸、配合公差都按照实际加工的精度要求做了参数化关联，调整刀片数量、轴体长度时可以直接驱动参数修改，快速适配不同幅面、不同处理能力的碎纸设备需求，装配体中所有配合面都做了干涉检查，模拟实际转动过程中不会出现刀片互相碰擦、轴体和密封件干涉的问题，完全可以直接导出工程图用于机加工生产。
