带蓄热功能抛物面波纹太阳能集热装置

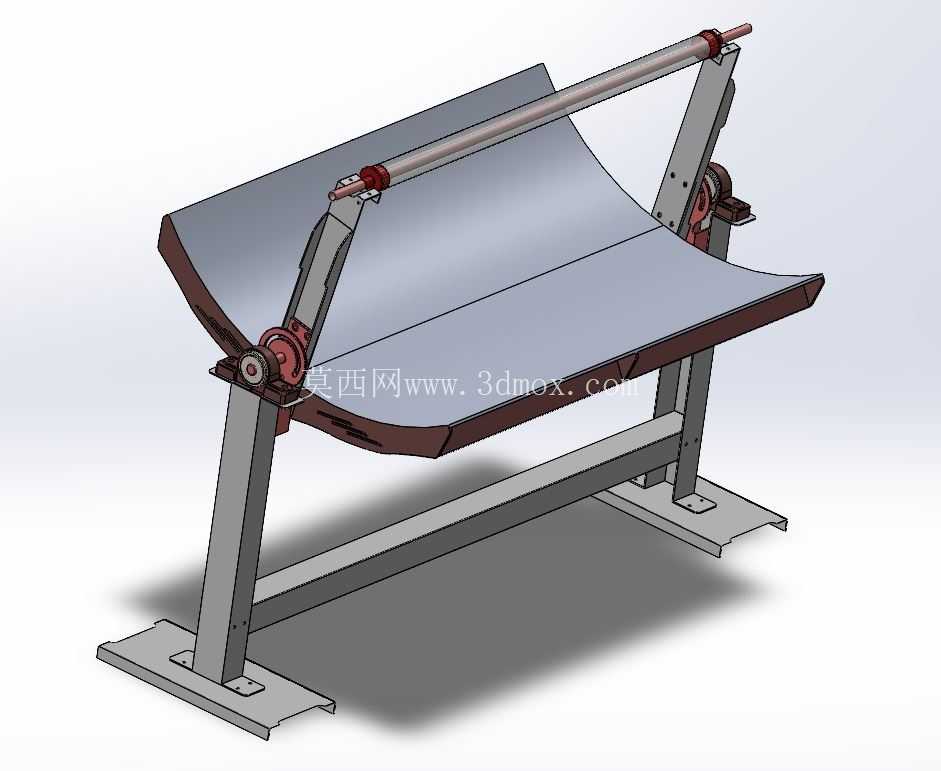

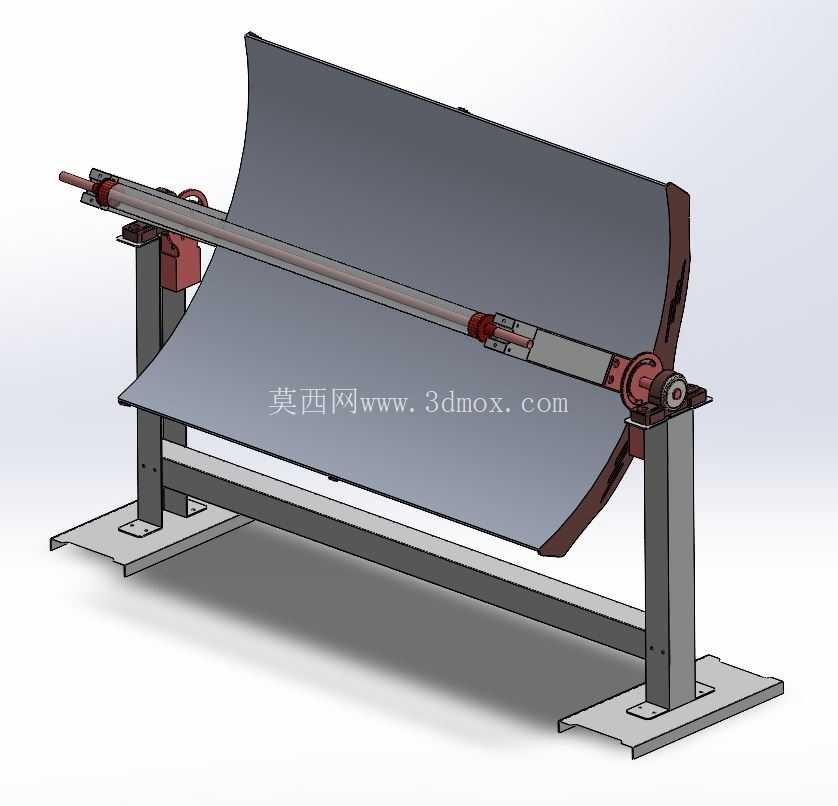

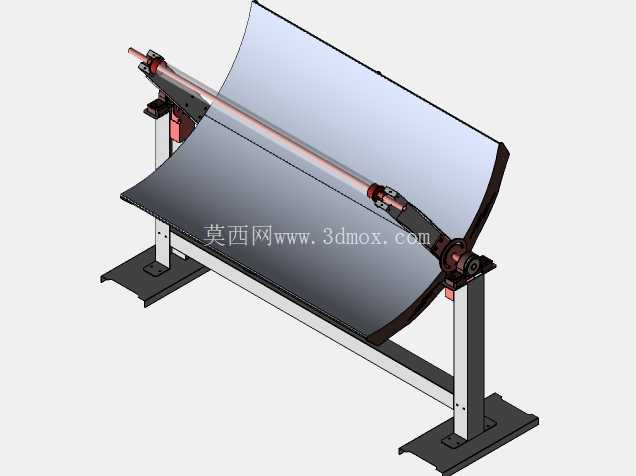

　　在分布式光热利用、工业低温供热、民用采暖补能场景中，抛物面聚光类集热设备的结构合理性直接决定光热转换效率与长期运行稳定性，这款带蓄热功能的抛物面波纹太阳能集热器，正是针对中小规模光热应用场景的落地需求完成的结构设计。从实际安装边界来看，整套装置采用落地式支撑结构，底部为两块带安装孔的方形地脚板，可通过膨胀螺栓直接固定在混凝土基础或钢制安装平台上，支撑立柱采用矩形型钢焊接结构，立柱高度适配集热面正午太阳高度角的全年调节范围，横向跨距匹配抛物面反射面的弧长尺寸，整套设备安装完成后，反射面最低点距离安装基面预留足够的检修空间，不会出现底部剐蹭、运维操作空间不足的问题。

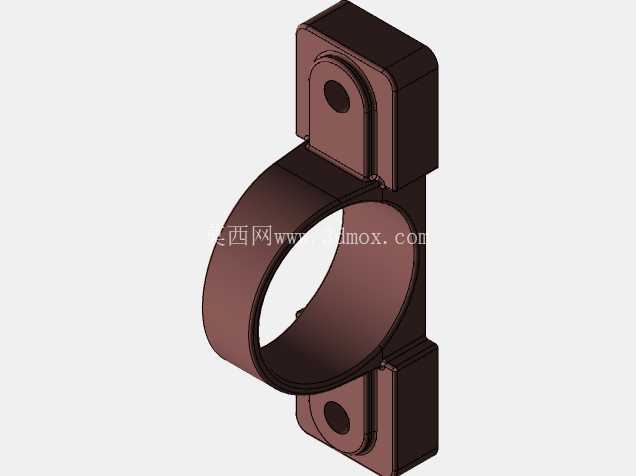

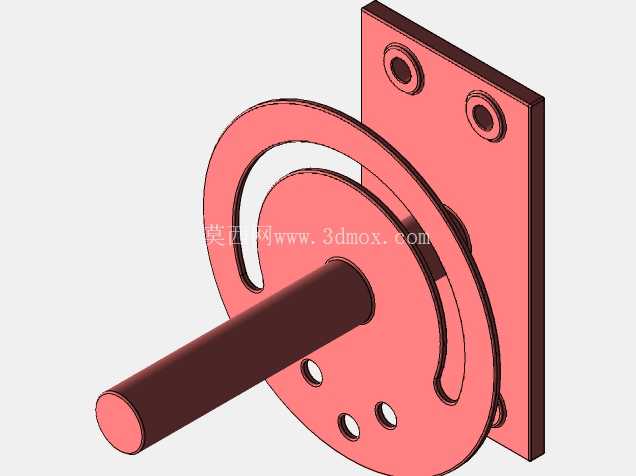

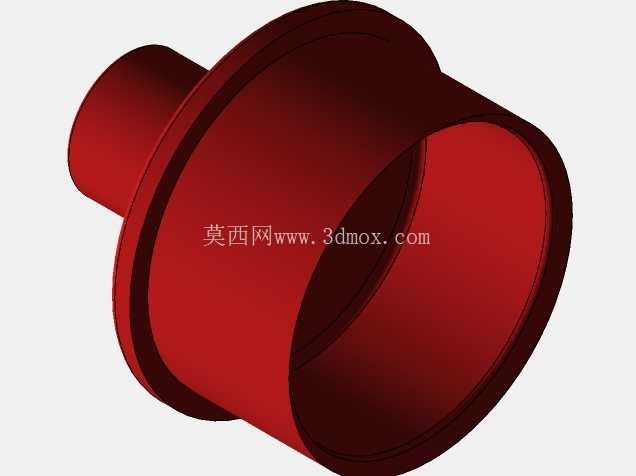

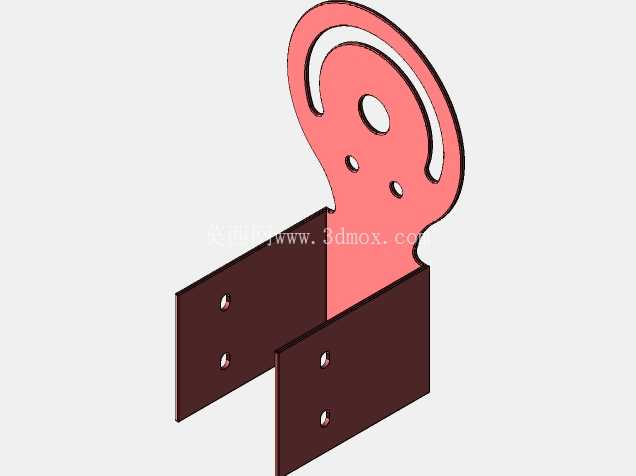

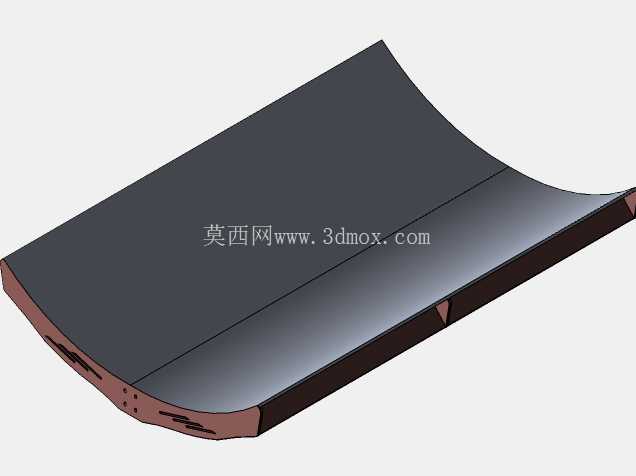

　　设备核心的聚光反射面采用抛物面曲率成型设计，表面做波纹强化结构，相比平面反射结构，抛物面曲率可将入射平行太阳光精准汇聚到焦线位置的集热管上，波纹结构一方面提升了薄型反射板材的结构刚性，减少大风工况下的反射面形变，避免聚光焦点偏移造成的热损增加，另一方面波纹结构可降低反射面的积灰附着率，雨水冲刷时可顺着波纹沟槽快速排走积尘，减少日常运维的清洁频次。焦线位置布置的真空集热管通过两端的旋转支撑座固定在支架上，支撑座内置耐磨轴套，可配合追日机构完成俯仰角度调节，集热管两端的连接端预留标准介质流通接口，可直接对接外部换热管路，集热管内部集成蓄热填充结构，在太阳辐照强度波动时，可通过蓄热介质的储放热过程稳定输出热媒温度，避免辐照骤变导致的出口温度大幅波动，提升后端用热设备的运行稳定性。

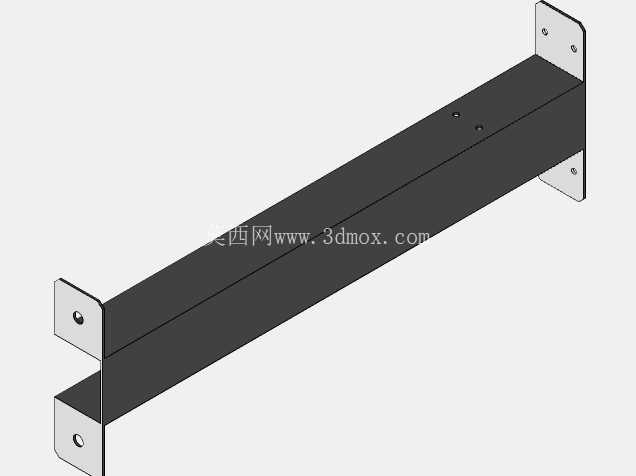

　　整套支架结构采用型钢焊接成型，所有连接位置做加强筋处理，反射面与支架的连接采用可调式压块结构，现场安装时可微调反射面的曲率位置，确保聚光焦线与集热管轴线完全重合，降低安装误差带来的效率损失。从功能实现逻辑来看，该装置区别于普通平板太阳能集热器，通过抛物面聚光将光流密度提升数倍，在同等集热功率需求下可大幅减少集热管的耗材用量，同时集成的蓄热结构可缓冲太阳辐照的间歇性波动，无需额外配置大容量外置蓄热水箱即可满足短时间云层遮挡时的稳定供热需求，适合应用在农村分户采暖、小型工业工艺预热、偏远地区离网供热等场景。

　　设计过程中充分考虑了户外运行的工况适应性，所有外露金属部件均做防腐防锈处理，旋转支撑位置设置防尘密封结构，避免沙尘进入轴套造成卡涩，反射面边缘做包边处理，防止板材边缘割伤运维人员，地脚板的安装孔采用长圆孔设计，可抵消基础施工的位置误差，降低现场安装的对位难度。集热管与反射面的相对位置经过反复校核，确保全年不同太阳高度角下，只要调整俯仰角度至对应位置，反射光线均可完整覆盖集热管的受热段，不会出现光线溢出集热管造成的能量浪费，支架的重心位置经过配重校核，在最大迎风角度下不会出现倾覆风险，无需额外加装配重块即可满足大部分地区的户外抗风要求。
