工业废物焚烧处置成套设备结构设计

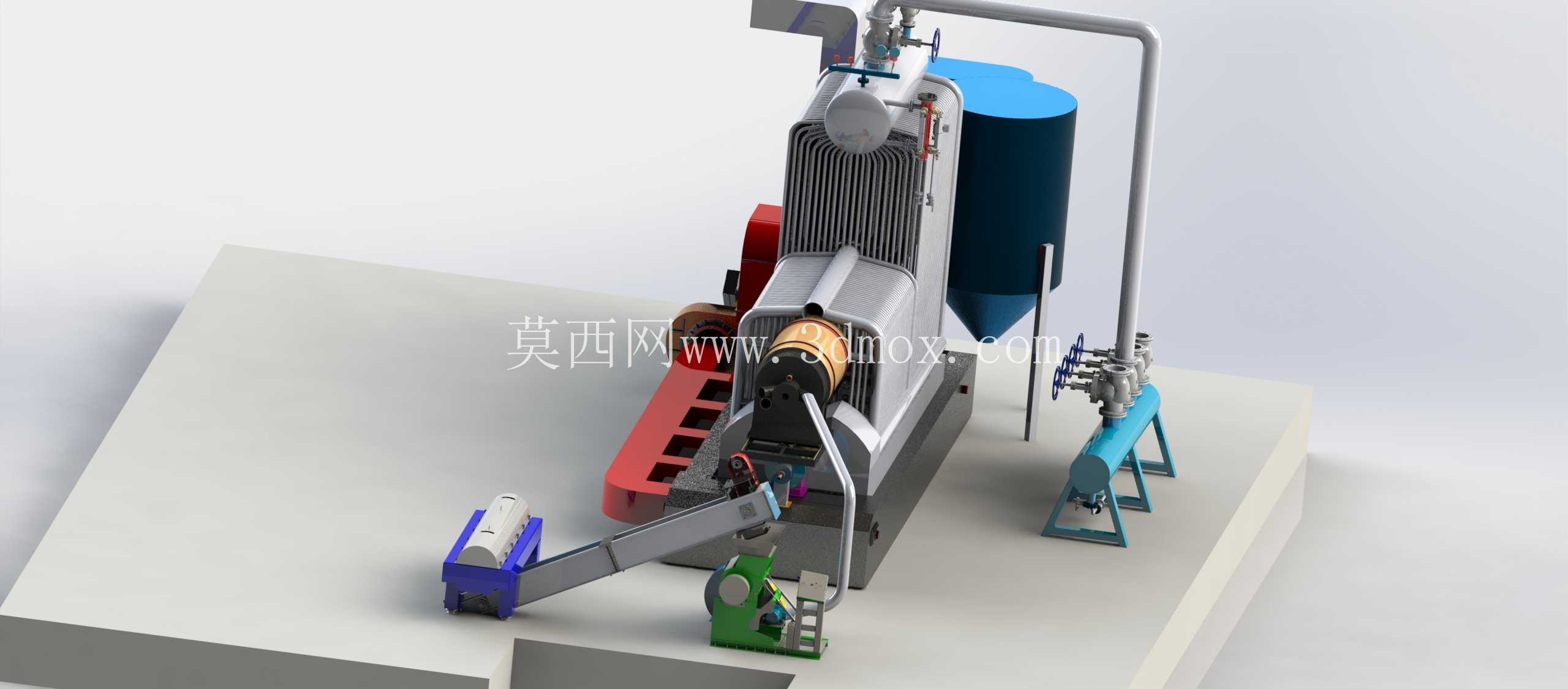

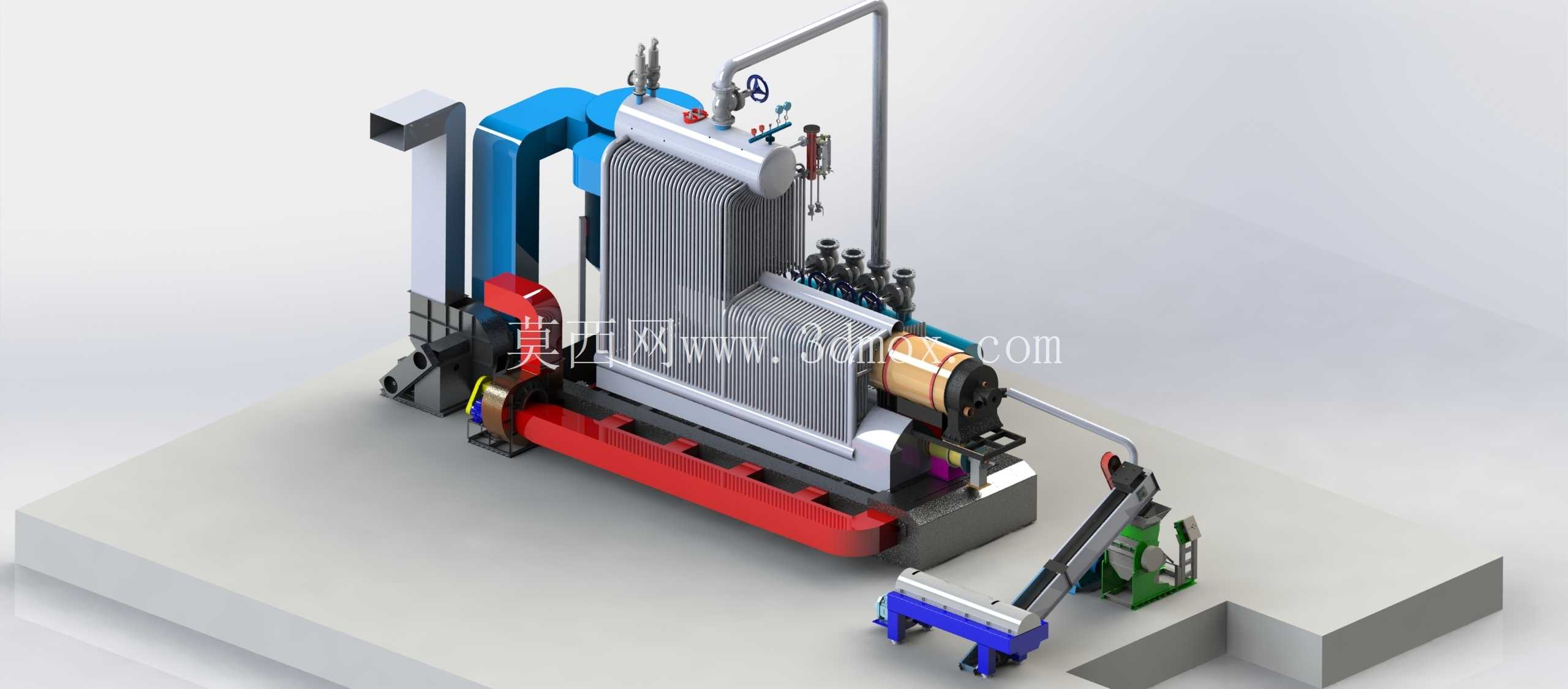

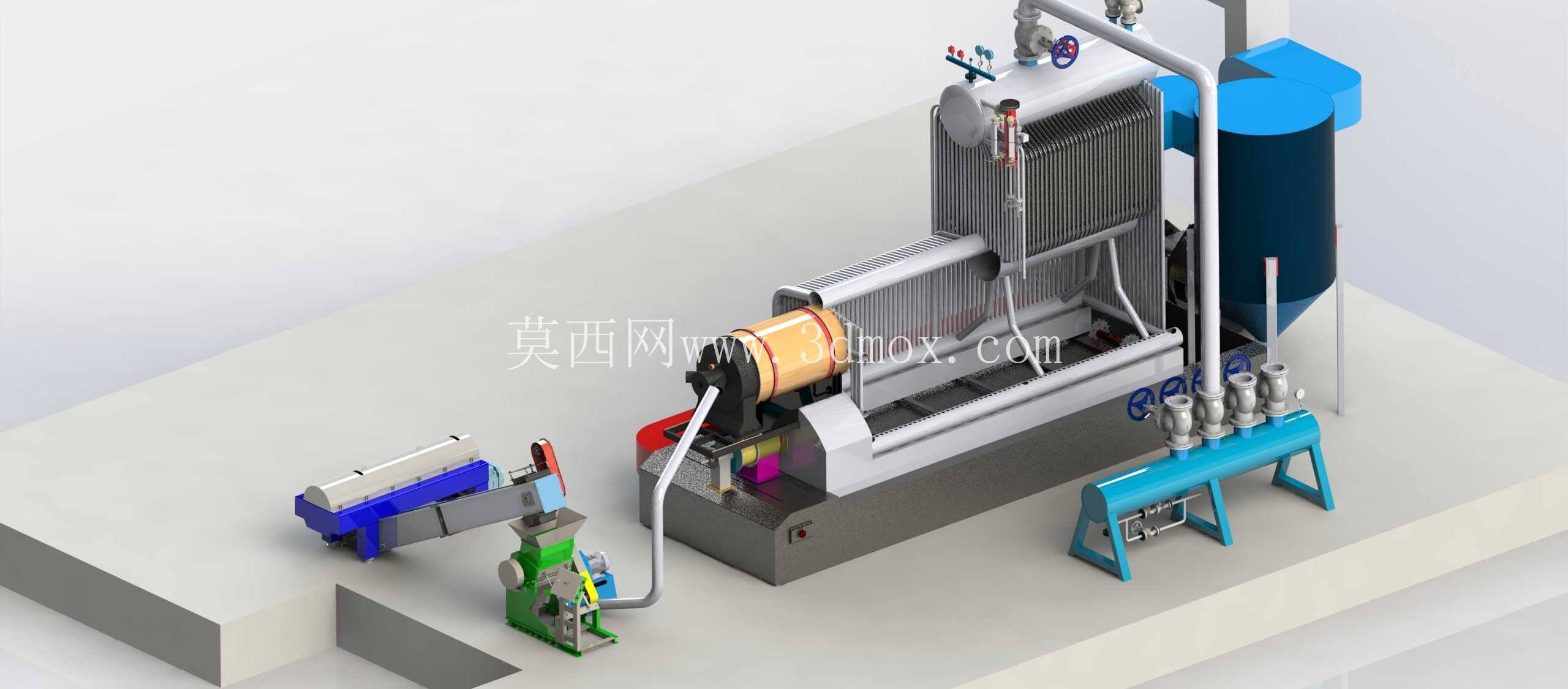

　　这套三维结构模型还原的是中小型工业固废焚烧处置线的完整主机单元，核心面向产废规模不大的工业园区、中小型制造企业的危废、一般工业固废就地减量化处置场景，区别于大型集中式焚烧电厂的巨型炉排结构，该套设备采用模块化集成设计，所有功能单元都布置在统一的安装基座上，不需要现场做大规模的混凝土结构拆分施工，进场后仅需对接进料端、排烟管道、废渣收集端即可完成部署，适配厂房内、厂区边角空地等多种安装场景。

　　从功能分区来看，整套设备沿着物料流向依次排布了进料输送单元、主焚烧炉膛、助燃供料单元、尾气沉降处理单元、废渣输出单元几个核心模块。进料端采用倾斜式刮板输送结构，进料口高度匹配常规车间废料收集推车的卸料高度，不需要额外增设提升上料装置，输送槽全程做密封结构设计，避免进料过程中废料散落、异味溢出，输送段末端直接对接炉膛的进料侧门，进料动作由炉膛内的料位信号触发，避免连续进料导致的炉内温度波动。主焚烧炉膛采用立式列管换热结构，炉膛内壁铺设耐火隔热衬层，外部的列管结构可提前预热进入炉膛的助燃空气，既减少炉膛外壁的散热损失，又能提升助燃风温度，降低点火阶段的能耗，炉膛侧面预留检修人孔、温度测孔、观察视镜，日常运维时不需要拆解主体结构即可完成炉内清灰、温度校准、燃烧状态观测等操作。

　　助燃供料单元配套的螺旋送煤装置布置在炉膛侧下方，可根据炉内温度自动调整给煤量，配套的鼓风装置将预热后的助燃风从炉膛底部的布风板送入，保证炉内物料处于充分流化燃烧状态，燃烧温度可稳定维持在固废充分分解的区间，避免不完全燃烧产生的有害组分超标。尾气处理单元采用旋风沉降结构，直接对接炉膛顶部的排烟口，大颗粒的燃烧尘粒在离心力作用下沿沉降筒壁落入底部集灰斗，初步净化后的烟气从顶部排出进入后续的尾气处理工段，沉降筒采用锥底结构，避免积灰搭桥导致的排灰口堵塞。废渣输出单元布置在炉膛底部的排渣口位置，采用水冷式刮板输送结构，将燃烧后的高温炉渣冷却后输送至设备端部的排渣口，直接对接废渣收集容器，输送过程全程封闭，避免高温渣粒飞溅、扬尘溢出。

　　从设计思路来看，这套设备在建模阶段就充分考虑了加工装配的可行性，所有管路法兰、设备连接面都采用标准件匹配，炉膛的列管、衬层都做了可拆分的结构设计，方便后期运维更换易损部件；整体安装边界控制在长6米、宽3.5米、高4.2米的区间内，整体运输时不需要拆解核心部件，普通的13米货运车辆即可完成整机转运，现场安装时仅需做水平校准、外接水电管路即可完成调试。设备的操作侧预留了1.2米的操作维护空间，所有阀门、操作手柄都布置在人体工程学适配的高度范围内，日常巡检时不需要攀爬即可完成大部分操作，配套的管路上都预留了压力、温度检测接口，可直接对接常规的工业传感元件，实现燃烧过程的自动化管控，不需要操作人员长期在炉前值守。

　　在结构细节处理上，所有与高温烟气接触的部件都做了热膨胀补偿设计，避免长期高温运行导致的结构变形，管路连接位置都采用耐高温密封结构，减少烟气泄漏风险；设备的基座采用型钢焊接结构，整体刚度满足满负荷运行时的承重需求，基座上预留了地脚螺栓安装孔，可根据现场地面条件选择膨胀螺栓固定或者预埋螺栓固定的安装方式，适配不同的场地基础条件。
