八进热水盘管换热组件结构设计

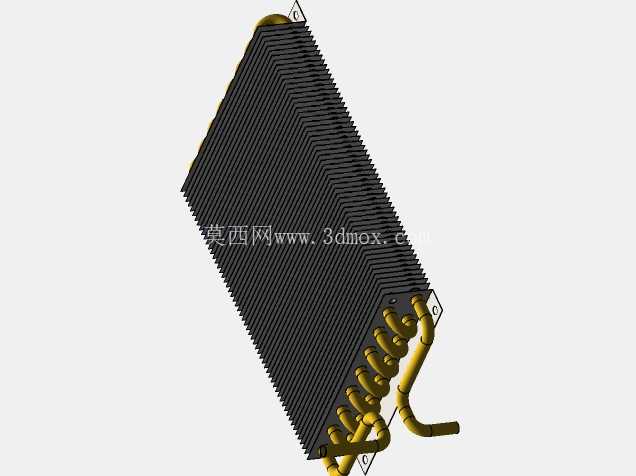

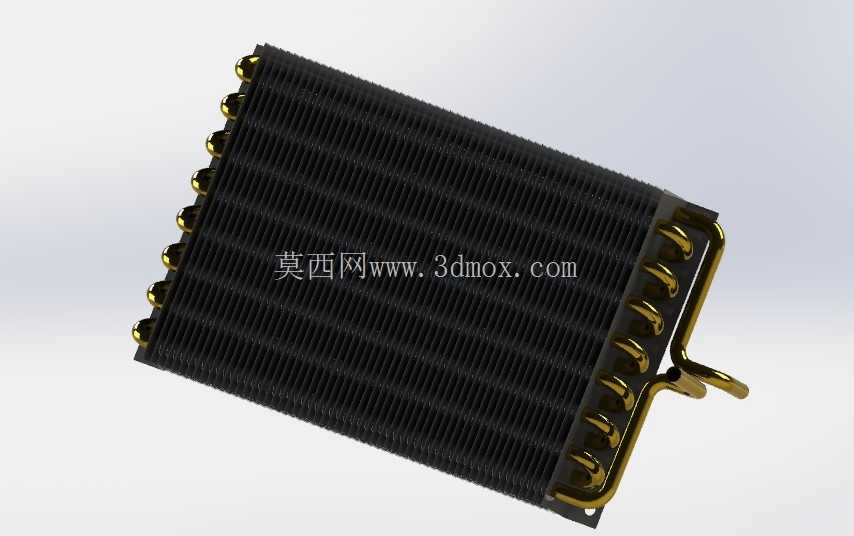

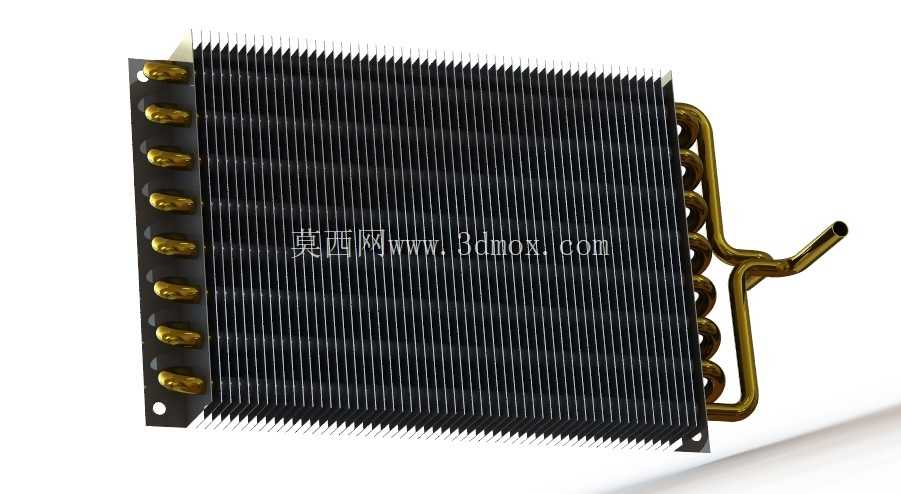

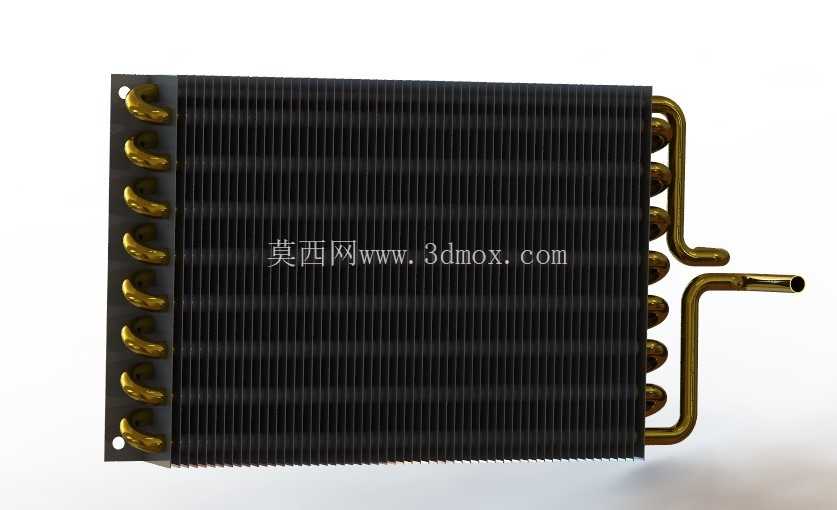

　　在商用暖通、工业冷却循环系统的换热末端设计中，这类八回路热水盘管是承担空气与热媒介质热量交换的核心部件，常应用于组合式空调机组、新风处理设备、小型工艺冷却装置的换热段，负责将管内循环热水的热量传递给流经翅片间隙的空气流，或是在反向工况下通过低温冷媒带走空气热量实现冷却功能。从结构设计逻辑来看，该盘管采用错排布管方式，单排共设置8根黄铜换热管，管体弯折形成连续的U型回路，两端通过集管结构连通形成完整的介质流道，这种布管方式能最大化延长介质在管内的停留路径，避免出现换热短路的问题。翅片部分采用高密度铝制平翅片，通过机械胀管工艺与黄铜换热管实现紧密贴合，消除接触热阻，翅片表面做了钝化处理，避免长期在潮湿空气环境下出现氧化粉化的问题，翅片间距设置在1.8-2.2mm区间，兼顾换热效率与风阻表现，适配常规低压离心风机的送风压力范围，不会因为风阻过大导致风机负载超标。

　　从安装边界来看，该盘管整体为长方体结构，进出水管端设置在同侧，采用外螺纹快接接口，接口伸出长度控制在35mm，预留了足够的管路连接操作空间，安装时可直接嵌入空调机组的预留安装槽内，侧边设置有固定折边，通过自攻螺丝即可完成与机组框架的固定，不需要额外设计定制安装支架，适配性较强。设计过程中需要重点考量几个核心参数：首先是管内介质流速，热水工况下管内流速控制在0.8-1.2m/s区间，既可以避免流速过低导致的管内积气、换热不均问题，也能防止流速过高带来的管路冲刷腐蚀与运行噪音；其次是翅片与管壁的结合强度，胀管工艺的胀接率需要控制在93%-96%，胀接率过低会导致接触热阻升高、换热效率下降，胀接率过高则会导致铜管内壁出现微裂纹，长期运行过程中出现介质泄漏的风险。

　　在实际应用场景中，这类盘管既可以作为供暖工况下的空气加热部件，搭配热水锅炉、空气源热泵主机使用，为车间、商用场馆提供热风供暖；也可以作为冷却工况下的散热部件，搭配冷水机组、工业冷却循环系统，为设备机房、生产工艺段提供冷却送风。盘管的进出水端设置有自动排气阀接口，安装时可在最高点加装自动排气阀，避免系统初次注水时管内积气形成气堵，导致部分回路没有介质流通、换热能力大幅衰减。另外，盘管的迎风面风速设计值为2.5m/s，在该风速下换热效率达到最优区间，同时不会出现翅片带水的问题，如果实际应用场景中风速超过3m/s，就需要在盘管出风侧加装挡水板，避免冷凝水被气流带出造成送风带水的问题。

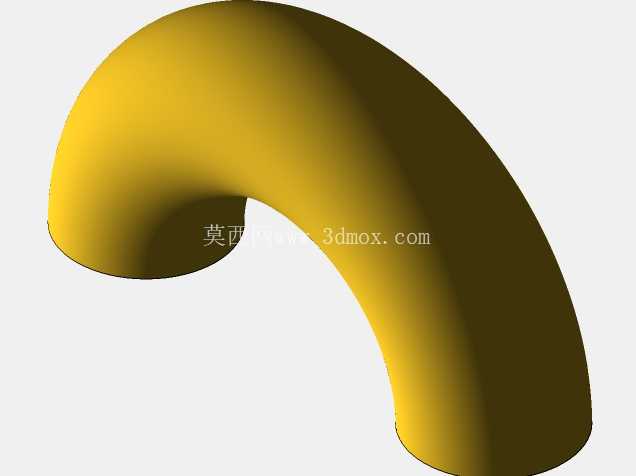

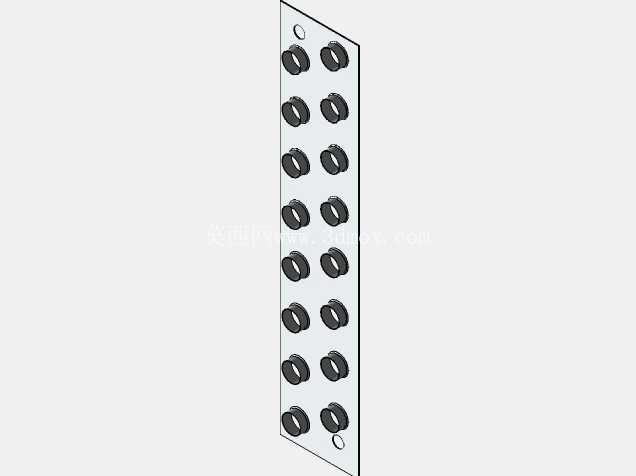

　　从结构强度设计来看，黄铜换热管的壁厚选用0.5mm的TP2紫铜材质，既保证了良好的导热性能，也具备足够的耐压能力，可承受1.6MPa的系统工作压力，适配常规民用、商用暖通系统的压力等级；翅片采用0.12mm厚度的亲水铝箔，表面的亲水涂层可以让冷凝水在翅片表面快速铺展流走，避免形成水桥增加风阻，同时也能减少冷凝水滞留带来的积尘、霉菌滋生问题。盘管两端的端板采用1.2mm厚度的镀锌钢板，通过冲压成型与换热管端部固定，既可以对整排翅片起到限位固定作用，也能作为安装时的受力结构，承受盘管自身重量以及运行过程中的振动载荷，避免长期运行后翅片出现松动、移位的问题。在三维建模过程中，需要重点还原翅片的排布密度、铜管的弯折半径、接口的相对位置，尤其是U型弯处的管间距控制，要保证弯折后铜管不会出现贴靠、挤压翅片的问题，同时预留足够的胀管工艺操作空间，避免生产过程中出现加工干涉。
