带法兰安装位M20x2内螺纹黄铜传动螺母

　　这款带法兰结构的黄铜传动螺母，是直线传动副里的核心配套零件，主要和对应导程的T型丝杠配合，把丝杠的回转运动转化为滑台、执行机构的直线往复动作，在小型自动化滑台、线性执行器、3D打印设备Z轴升降机构、小型包装设备送料调节机构、实验室精密位移平台这类需要平稳直线传动的场景里应用十分广泛。和普通钢制螺母相比，黄铜材质本身具备优异的自润滑特性，在和钢制丝杠配合传动时，不需要频繁加注润滑脂也能保持较低的摩擦系数，长时间运行不会出现丝杠表面拉伤、咬合的问题，同时黄铜的减震性能更好，传动过程中的噪音更低，运行平稳性更优，很适合对传动噪音、运行平顺度有要求的轻载传动场景。

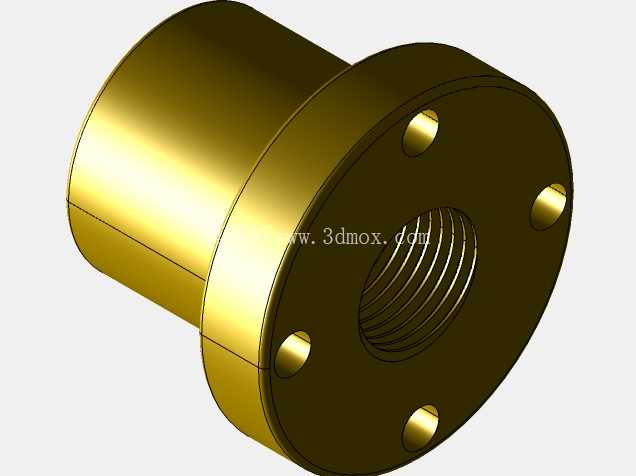

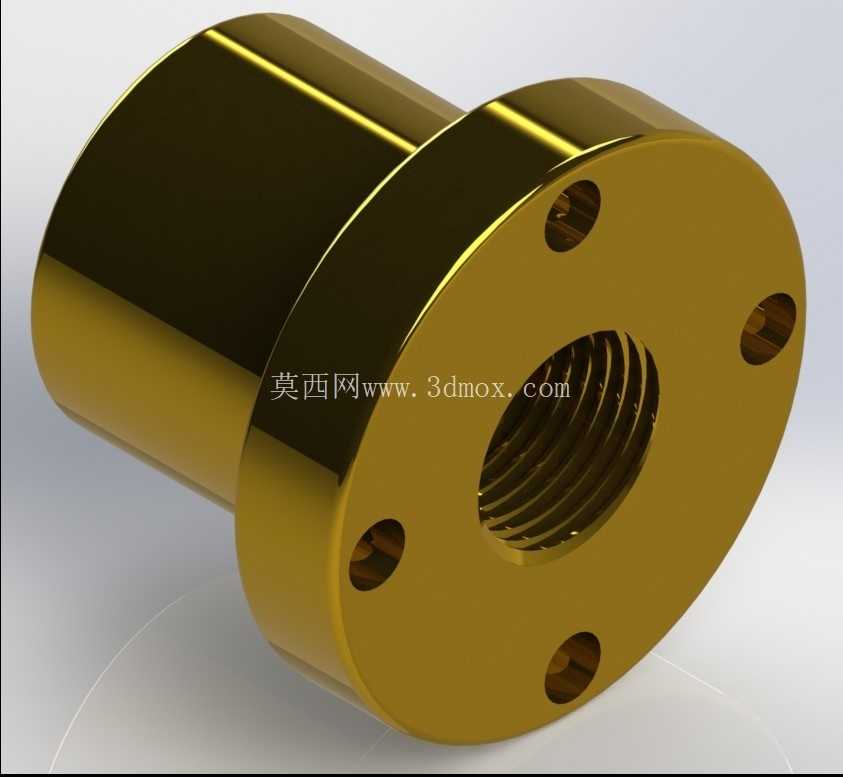

　　从结构设计来看，这款螺母采用一体化法兰安装结构，主体为阶梯轴样式，一端是带四个均匀分布安装孔的圆形法兰盘，另一端是光滑的圆柱导向段，内部加工M20x2规格的梯形内螺纹，和同规格丝杠完全适配。法兰端的四个安装孔采用圆周均布设计，孔位公差按照IT7级精度加工，安装时可以直接通过螺栓把螺母固定在移动滑台的安装面上，不需要额外设计螺母锁紧套、抱紧座这类辅助固定结构，能大幅简化滑台部分的结构设计，减少装配环节的零件数量。圆柱导向段的外径和法兰端面保持严格的同轴度要求，导向段外圆可以和滑台上的导向孔配合，承担传动过程中的径向载荷，避免螺纹部分单独承受径向力导致的螺纹偏磨、传动卡滞问题，有效延长螺母的实际使用寿命。

　　设计这类传动螺母的时候，首先要匹配对应丝杠的参数，M20x2的螺纹规格意味着丝杠导程为2mm，也就是丝杠每旋转一周，螺母带动负载移动2mm，这个导程参数兼顾了传动精度和传动效率，既可以满足小位移精确调节的需求，也能保证一定的直线移动速度，不会因为导程过小导致移动效率太低。法兰盘的厚度设计需要考虑安装螺栓的预紧力要求，四个安装孔的孔径略大于配套安装螺栓的外径，预留一定的安装调整余量，方便装配时微调螺母和丝杠的同轴度，避免因为安装同轴度误差导致的传动阻力增大、螺纹磨损加快问题。内螺纹的加工精度按照7H级公差控制，螺纹牙型表面粗糙度控制在Ra1.6以内，减少螺纹配合面的摩擦阻力，同时保证和丝杠的配合间隙在合理范围内，既不会因为间隙过大导致传动反向死区太大，也不会因为间隙过小出现传动卡涩、运行阻力过大的问题。

　　从安装边界尺寸来看，法兰盘的外径大于圆柱导向段外径，安装时需要在滑台安装面上加工出和导向段外径匹配的定位沉孔，沉孔深度略小于导向段长度，保证法兰端面能和滑台安装面完全贴合，安装螺栓拧紧后不会出现螺母倾斜的问题。螺母的总长度需要满足螺纹啮合长度要求，内部螺纹的有效啮合长度不小于1.2倍螺纹公称直径，也就是不小于24mm，足够的啮合长度可以让螺纹牙均匀承受轴向载荷，避免单个牙受力过大出现牙型变形、滑牙的问题。四个安装孔的中心圆直径需要和滑台上的安装孔位完全匹配，孔位角度误差控制在±0.5度以内，避免装配时出现螺栓无法穿入的问题。

　　在实际选型应用的时候，需要注意这款黄铜螺母适合轻载、中低速的传动场景，额定轴向载荷需要根据螺纹牙的剪切强度、黄铜材料的许用应力计算确定，不适合用在重载、高速往复运动的传动场合，否则会加速螺纹磨损，缩短使用寿命。日常使用过程中，可以定期在螺纹表面涂抹少量润滑脂，进一步降低摩擦系数，减少磨损量，延长整个丝杠副的维护周期。如果应用在有腐蚀环境的场景，还可以根据需求对黄铜表面做钝化处理，提升零件的抗腐蚀能力，避免铜锈产生影响传动精度。
