青铜蜗轮蜗杆传动副及配套轴结构

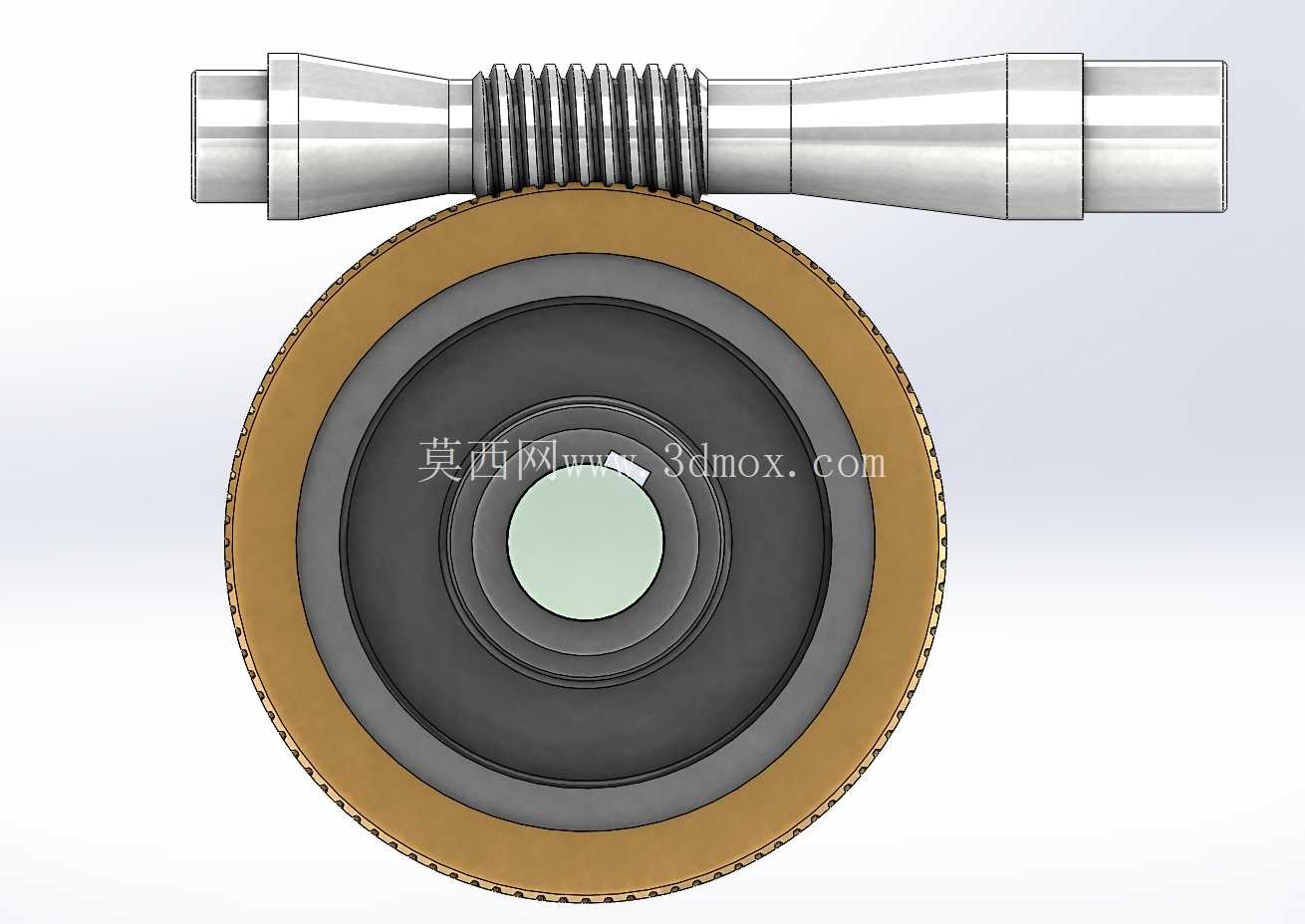

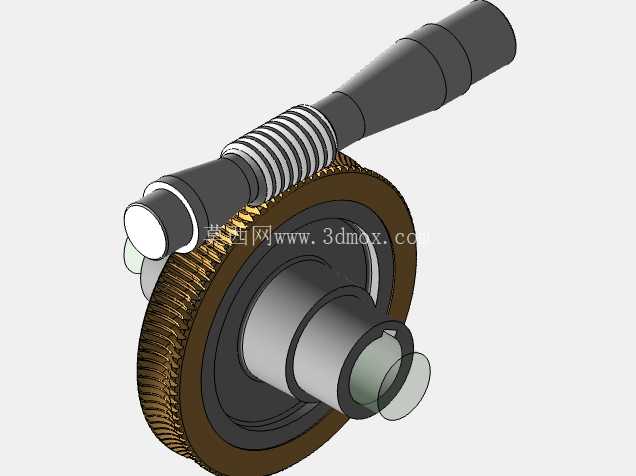

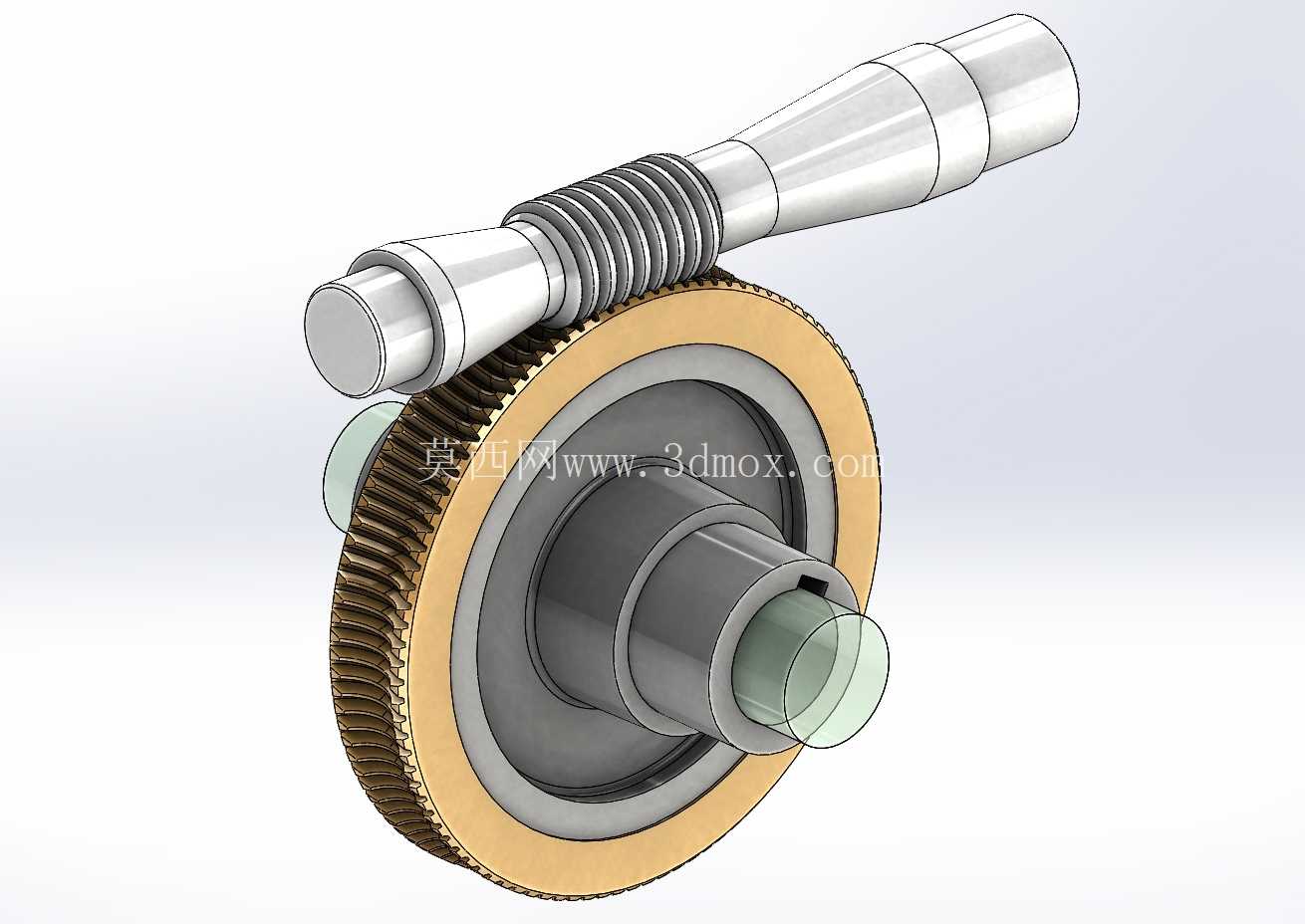

　　这套青铜材质的蜗轮蜗杆传动结构，核心采用100齿蜗轮搭配模数1.75的蜗杆，配套同轴安装的传动轴，是小空间大减速比传动场景里的典型结构方案。在实际设备布局中，这类传动结构常被用在输送线的减速段、小型工装的进给机构、精密调节装置的动力传递环节，因为蜗杆蜗轮啮合时具备反向自锁特性，垂直安装的场景下可以避免负载倒转，省去额外的制动结构，这也是很多升降类、角度调节类设备优先选用这类传动的核心原因。

　　从结构设计逻辑来看，蜗轮齿圈采用减摩性能优异的青铜材质，是因为蜗杆与蜗轮啮合过程中存在相对滑动，青铜材质的抗胶合能力、耐磨表现远优于钢制齿圈，能在长期连续运转中保持齿形精度，减少啮合间隙带来的传动回差；蜗杆采用整体钢制结构，轴身直接加工出螺旋齿，两端预留的轴颈段分别适配不同规格的轴承位，输入端做了锥面过渡，方便和联轴器、手轮或者驱动电机输出轴对接，避免轴肩处的应力集中。配套的传动轴和蜗轮采用过盈配合加键槽定位的连接方式，蜗轮轮毂处做了阶梯凸台，一方面可以对轴承内圈做轴向定位，另一方面能限制蜗轮在轴上的窜动，轴的输出端做了扁位或者通孔设计，方便外接负载轮、摆杆或者其他执行构件，不需要额外做转接结构。

　　从安装边界来看，蜗杆轴线和蜗轮轴线在空间上呈90度交错，中心距需要严格控制在设计公差范围内，啮合侧隙要根据使用场景调整：如果是用于精密进给的场景，侧隙要控制在0.02mm以内，避免反向空程；如果是用于动力传递的重载场景，侧隙可以适当放大到0.05-0.1mm，预留热膨胀空间，避免运转时卡滞。蜗轮的齿顶圆、轮毂外径、轴伸长度都做了标准化的尺寸收敛，能适配市面上常规的深沟球轴承、角接触轴承安装位，不需要重新设计轴承座的安装孔位，设备改型时可以直接替换原有传动副，缩短设计迭代周期。

　　在实际选型匹配时，要注意蜗杆的导程角和蜗轮的螺旋角严格配对，旋向保持一致，这套结构采用的是右旋蜗杆，对应的蜗轮齿也是右旋，装配时可以通过调整蜗杆轴的轴向垫片厚度，来控制啮合接触斑点的位置，理想状态下接触斑点要分布在蜗轮齿面的中部偏啮入端，这样能保证运转平稳，减少噪音和磨损。另外，这类传动结构的润滑方式也和结构设计匹配，因为啮合处滑动速度高，通常采用油浴润滑，蜗轮箱的油位要没过蜗轮齿圈的1/3高度，既能保证啮合面充分润滑，又不会因为搅油带来过多的功率损耗。轴上的密封位预留了骨架油封的安装槽，可以防止润滑油泄漏，同时阻挡外部的粉尘、碎屑进入啮合区，延长构件的使用寿命。很多新手工程师在建模这类结构时，容易忽略蜗轮齿面的修形，实际加工中蜗轮齿会做适当的齿顶修缘，避免啮入啮出时的冲击，这套三维结构里也还原了这个细节，齿面的过渡圆角、轴肩的退刀槽、键槽的端部倒角都按照实际加工工艺做了处理，不是单纯的理论几何模型，能直接用于工程出图、装配干涉检查、运动仿真验证，在做设备方案设计时，可以直接导入装配体，验证中心距、安装空间是否和周边构件冲突，减少后期改模的成本。
