蜗壳式单级离心泵流体输送结构

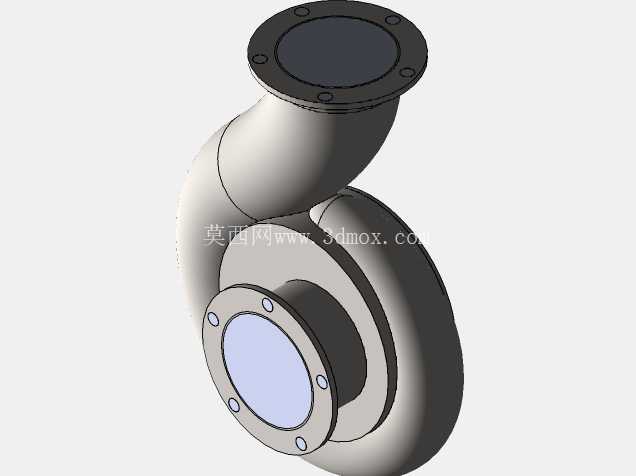

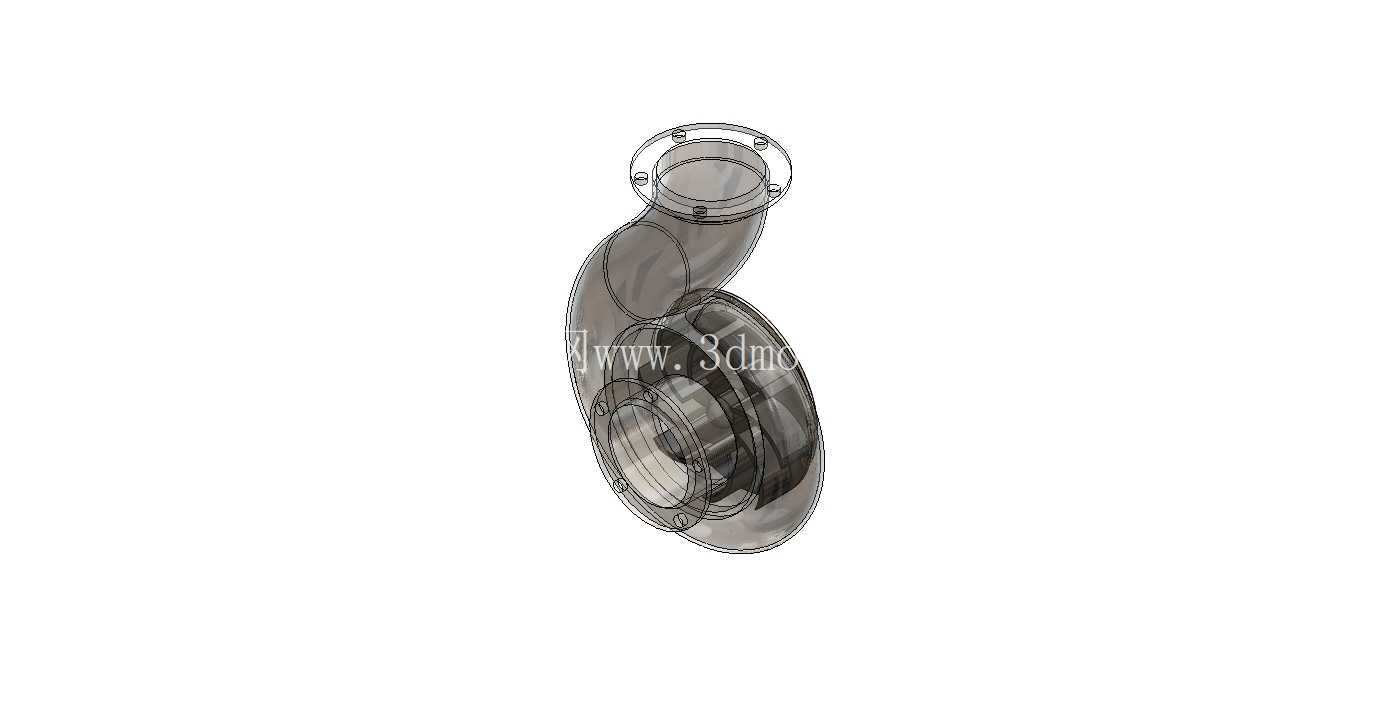

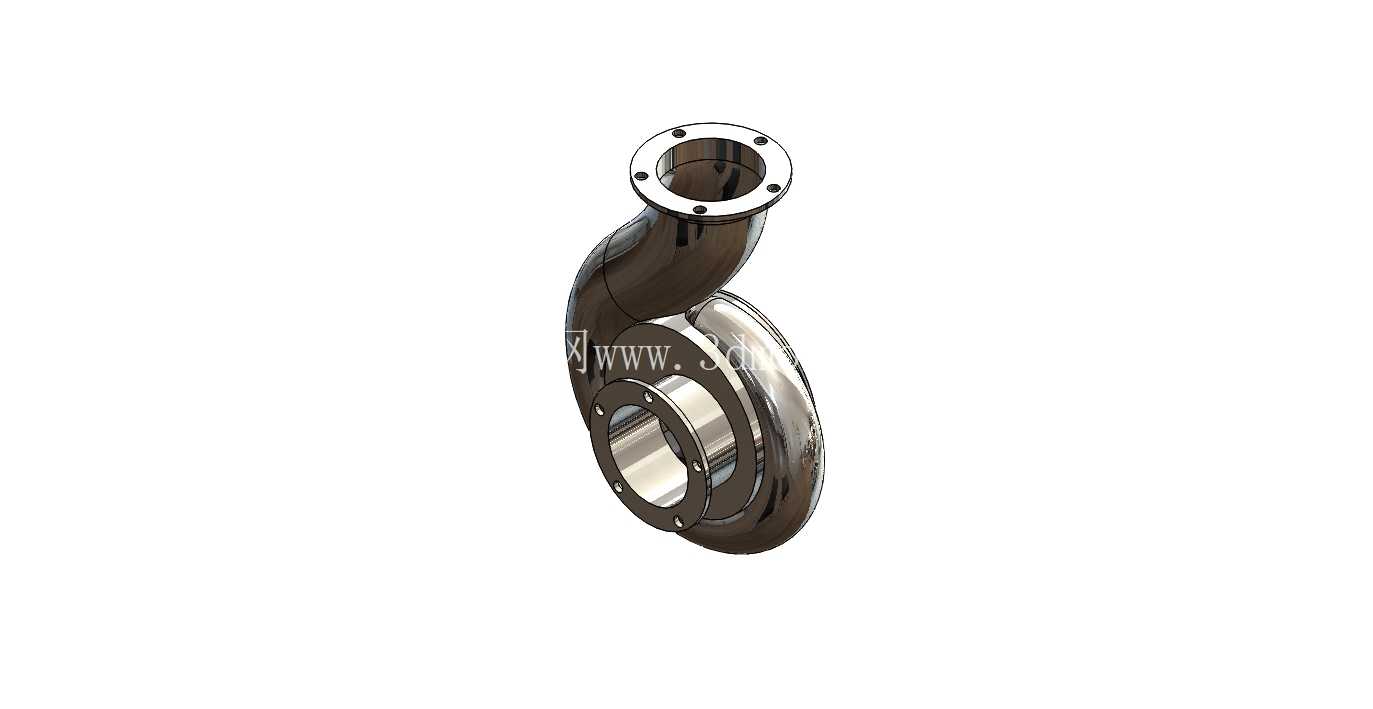

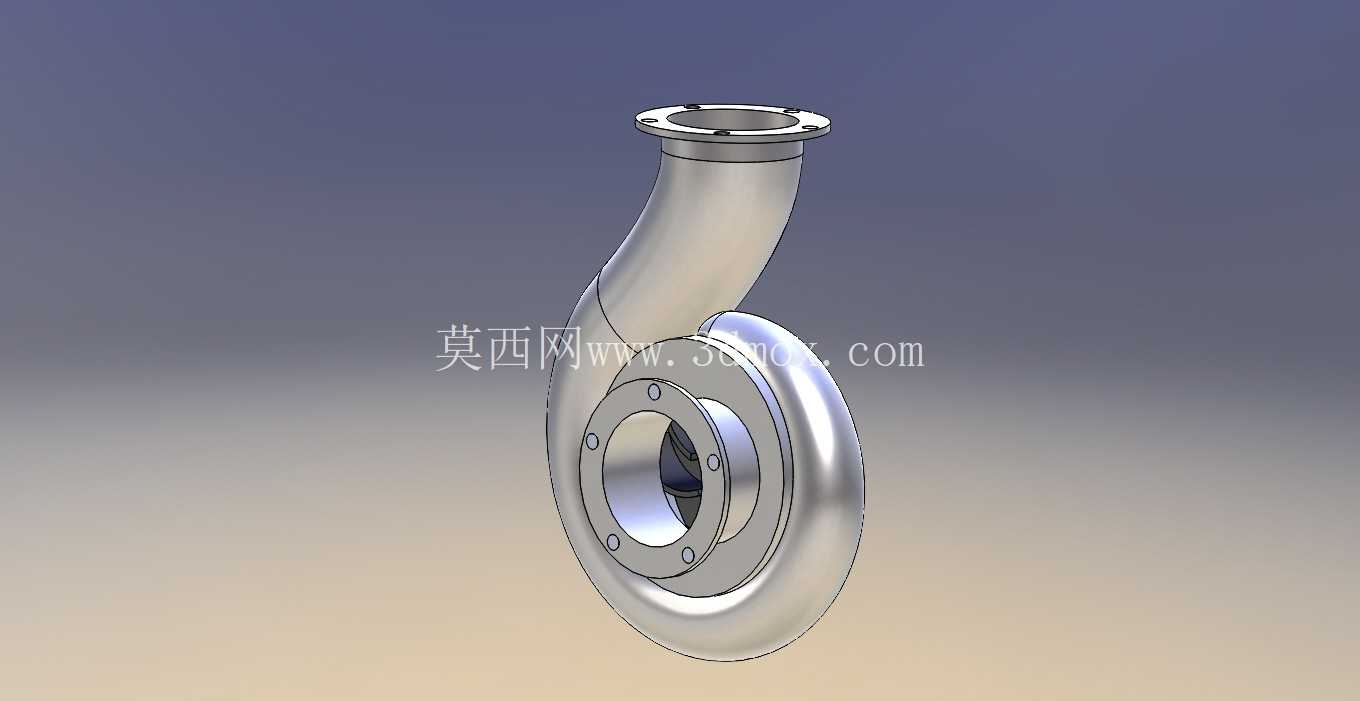

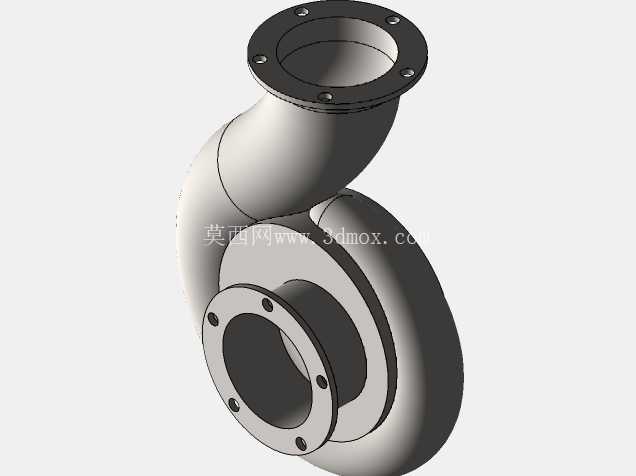

　　在市政供水、化工流体输送、暖通循环、农田排灌等多个工程场景中，离心泵都是应用占比最高的流体输送设备，这类设备依靠叶轮高速旋转产生的离心力完成流体动能到压能的转换，相比容积式泵，它具备流量连续均匀、运行振动小、适配大流量输送工况的优势，是流体管路系统里的核心动力单元。本次呈现的离心泵结构为单级悬臂式蜗壳泵构型，整体过流部件采用不锈钢材质建模，重点还原了泵体内部流道与外部安装接口的完整结构，可用于流体仿真前处理、管路系统装配干涉校验、设备运维拆解培训等场景。

　　从结构设计逻辑来看，这款泵的蜗壳流道采用等变曲率过渡设计，从叶轮出口位置开始，流道截面顺着流体甩出的旋转方向逐步扩大，能够最大程度降低流体在蜗壳内部的湍流损失，把叶轮输出的动压平稳转化为静压，减少水力冲击带来的能量损耗与运行噪音。泵的进水口采用轴向水平布置的法兰接口，法兰盘上均匀分布6个螺栓安装孔，匹配常规低压流体输送管道的法兰连接标准，安装时可直接与同公称通径的进水管道对接，法兰密封面采用突面结构，适配橡胶垫片或金属缠绕垫片完成静密封，避免输送过程中出现流体渗漏。出水口采用弯管向上的法兰结构，弯管段的曲率半径经过优化，避免流体从蜗壳进入出水管道时出现直角转向带来的流阻激增，出水法兰同样采用标准螺栓孔布局，可直接对接下游管路的闸阀、止回阀等附件，不需要额外加工过渡连接段。叶轮腔体部分的结构设计充分考虑了装配与检修的便利性，泵体与泵盖的连接法兰采用周向均匀布置的螺栓紧固，拆解时只需要松开连接螺栓即可完成叶轮与密封件的更换，不需要整体拆卸泵体与管路的连接接口，能大幅降低现场运维的工作量。

　　安装边界方面，泵体底部预留了与安装底座对接的定位止口与螺栓孔位，安装时需要保证泵轴与驱动电机轴的同轴度误差控制在0.1mm以内，避免运行过程中出现轴系振动过大、机械密封过早磨损的问题；进水口与出水口的法兰端面平行度、垂直度公差均符合通用离心泵的安装规范，对接管路时不能强行拉扯管道对口，防止泵体法兰受到额外的管路应力导致变形泄漏。从实际功能特性来看，这款单级离心泵适配清水或物理化学性质与水相近的低粘度流体输送，过流部件的光滑内壁设计可以减少流体中的杂质挂壁，在常规工况下运行时，叶轮的水力设计能够保证高效区间覆盖常用的流量扬程范围，避免长期运行在偏离设计工况点带来的效率下降与气蚀风险。

　　建模过程中对泵体壁厚做了等强度设计，承压较高的蜗壳外壁区域适当增加了壁厚，法兰连接位置做了局部加强筋处理，既能够满足额定工作压力下的强度要求，又不会因为冗余设计带来不必要的材料浪费。对于结构设计从业者来说，这个模型完整还原了离心泵从进水口、叶轮腔、蜗壳流道到出水口的全部过流结构，以及外部安装连接的所有接口尺寸，可以直接作为同类型泵产品改型设计的基础参考，也可以用于装配教学中讲解离心泵的工作原理与结构组成；在做管路系统整体装配时，这个模型的安装接口尺寸符合通用标准，能够直接嵌入整体管路装配体中，校验泵与周边管道、阀门、驱动设备的安装间隙，避免现场安装时出现干涉问题。需要注意的是，这类离心泵在选型匹配时，要结合实际输送流体的温度、含固量、腐蚀性调整过流部件的材质与密封形式，本模型呈现的是基础构型的结构尺寸，具体应用时还需要根据实际工况参数做针对性的结构调整，比如输送含颗粒流体时需要加大叶轮流道宽度、更换耐磨材质密封件，输送高温流体时需要增加冷却腔结构等。
