280CRS轧机用多辊辊组结构设计

　　在金属板带材轧制生产线上，尤其是280CRS系列轧机的机架内部，多辊辊组是直接决定带材成型精度、板面平整度的核心执行部件，不同于普通两辊轧机的简单辊系结构，这套多辊辊组采用了多支点支撑的布局逻辑，能够在大轧制压力工况下有效降低工作辊的挠曲变形量，适配高精度薄带、极薄带材的连续轧制需求。从实际产线应用来看，这类辊组常部署在冷轧带钢、有色金属带材的精轧机架段，承担带材压延过程中的辊缝保持、板面校平、张力传递的多重作用，日常运行中需要承受持续的交变轧制载荷、辊面摩擦带来的温升以及冷却润滑液的长期冲刷，因此结构设计上对各部件的配合精度、刚性匹配都有极高要求。

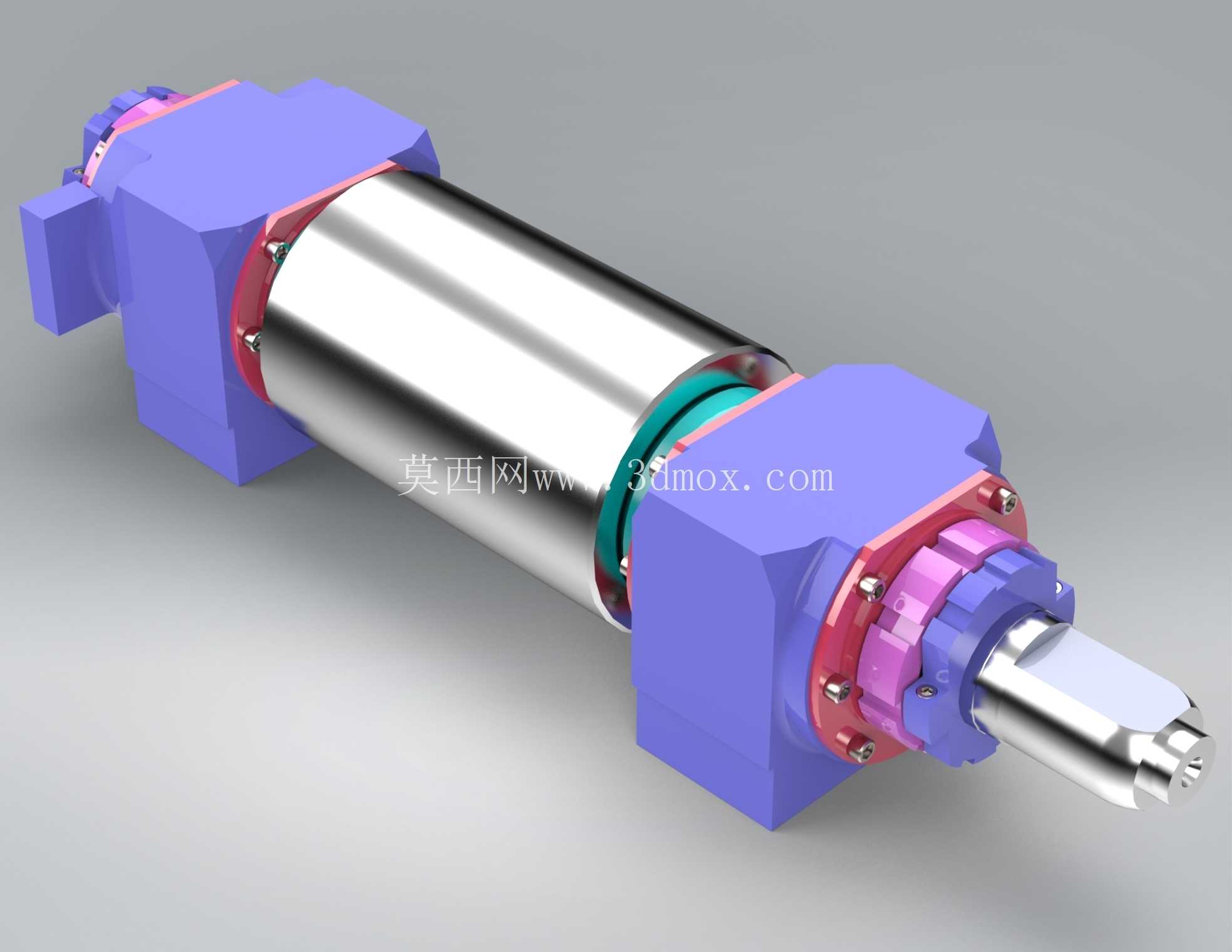

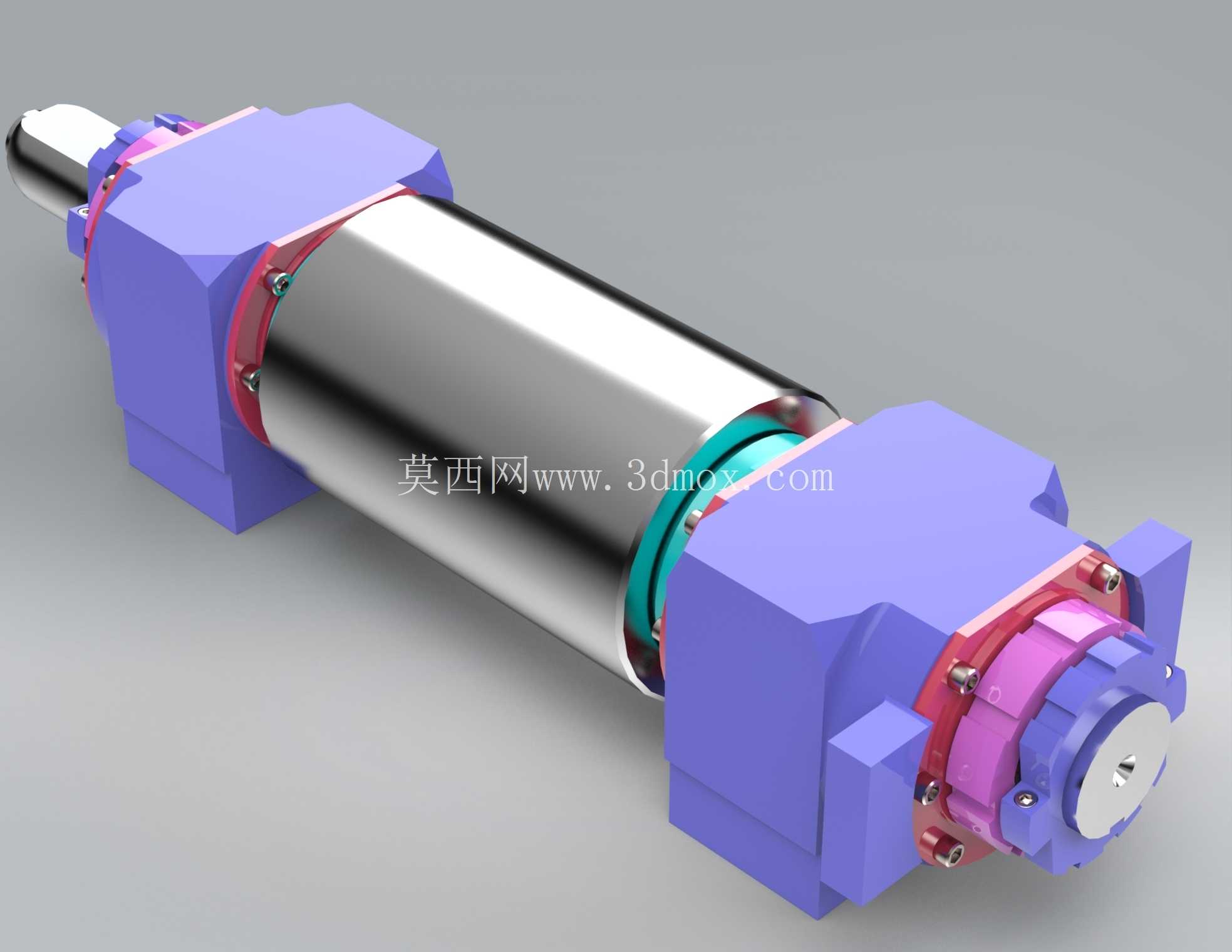

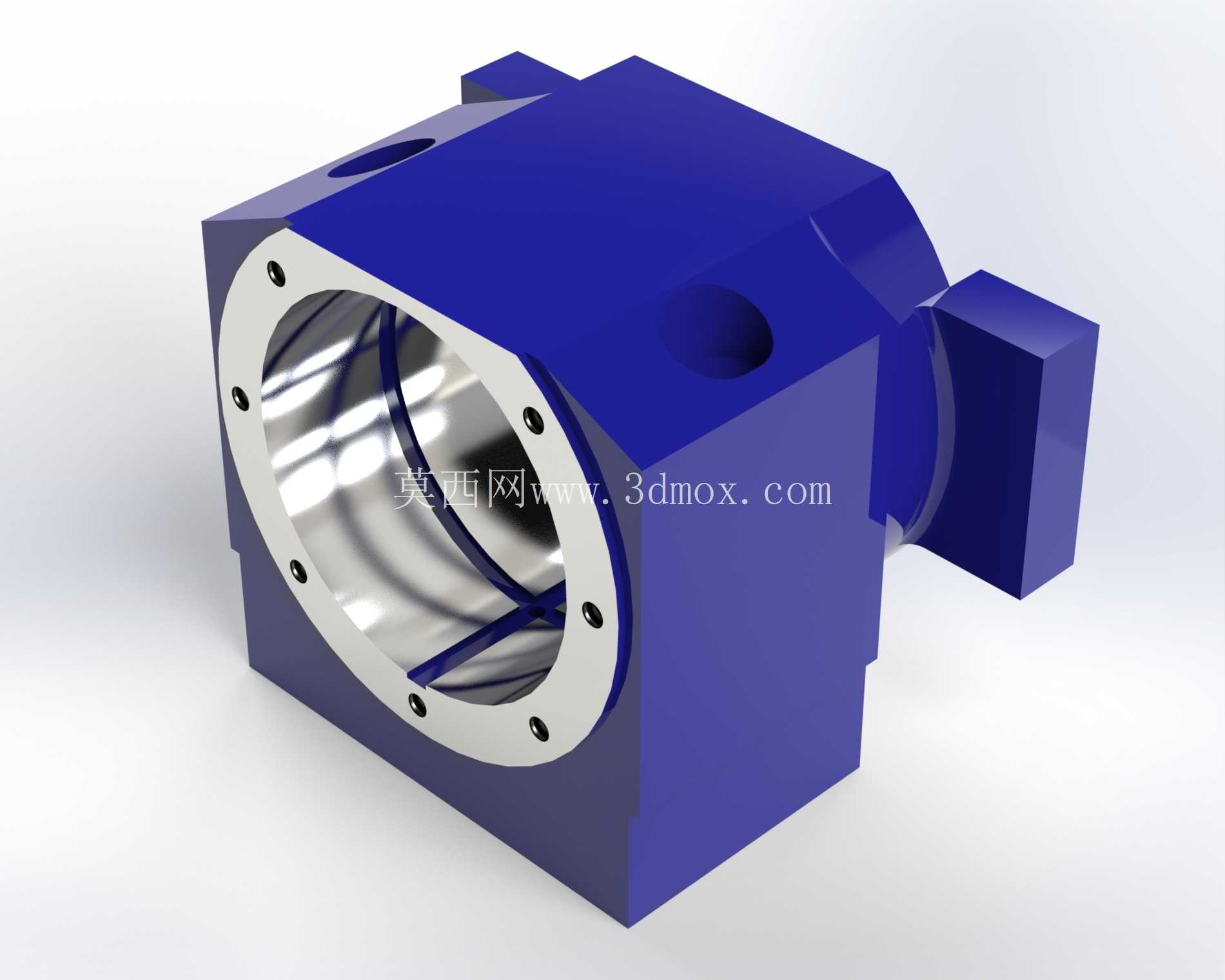

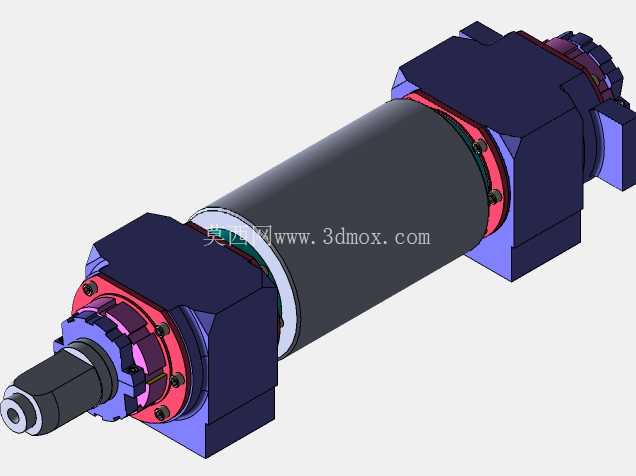

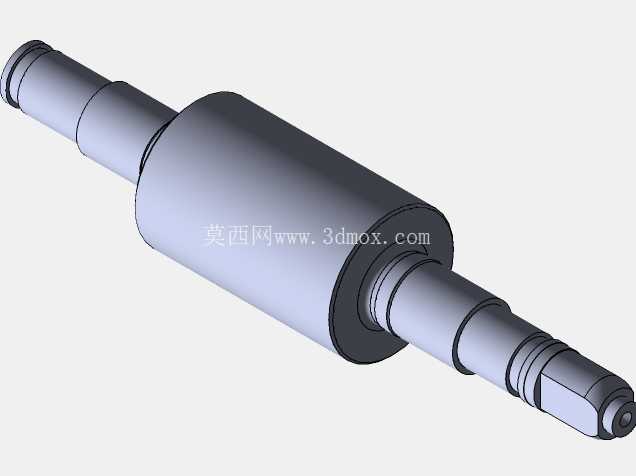

　　从结构功能拆分来看，这套辊组的核心工作段为中间的高精度辊身，采用高铬合金钢材质经淬火磨削处理，辊面圆柱度公差控制在微米级，保证与带材接触时的压力均匀分布；两端的紫色支撑座为整体式铸钢加工件，承担辊系的径向承载与轴向定位功能，座体上预留的螺栓安装孔与机架安装位完全匹配，安装时可通过定位销实现快速对位，避免辊系偏斜导致的带材跑偏问题。支撑座与辊身之间设置了多层组合密封结构，粉色的密封端盖配合内部的双唇密封圈与隔环，能够有效阻挡轧制过程中的氧化铁皮、冷却乳液进入轴承腔，防止滚动轴承过早磨损失效；辊身端部的青绿色隔套用于调整轴承的轴向预紧量，装配时可通过修磨隔套厚度将轴承游隙控制在合理区间，既保证辊系转动的灵活性，又避免重载下轴承出现窜动。

　　设计过程中首先要匹配280CRS轧机机架的安装边界，辊组的总长度、支撑座的中心距、安装面的高度尺寸都需要与机架窗口尺寸完全适配，不能出现安装干涉；其次要考虑辊系的刚性匹配，工作辊的辊径、支撑辊的排布密度需要根据最大轧制压力进行核算，避免轧制宽幅带材时辊身中间出现挠曲导致带材中凸超差。滚动支撑的排布采用了多支点均匀分布的方案，相比传统两端支撑结构，辊身的最大挠度可降低60%以上，能够稳定轧制厚度公差在±0.005mm以内的高精度带材。装配逻辑上遵循从内到外的顺序，先将滚动轴承、内隔套装入辊身轴颈，再整体压入两侧支撑座，最后安装密封端盖与锁紧件，装配完成后需要手动盘动辊身检查转动灵活性，确保无卡滞、无轴向窜动后再整体吊入机架安装位。

　　在日常运维场景中，这套辊组的结构设计也充分考虑了拆装便利性，端盖上的螺栓采用统一规格，拆卸时无需特殊工装即可完成密封件、轴承的更换，支撑座上预留的注油孔可直接连接设备的集中润滑系统，运行过程中可定时定量向轴承腔补充润滑脂，延长辊组的整体使用寿命。针对磨机类设备的辊压作业场景，这套辊组的结构也可做适配性调整，通过更换辊身表面的耐磨层材质、调整支撑座的安装角度，即可用于矿石、粉体物料的辊压粉碎工序，此时辊面会采用堆焊耐磨合金的处理方式，提升抗冲击磨损能力，支撑座的承载能力也会对应做加强处理，适配大颗粒物料进入辊缝时的冲击载荷。
