十字轴式双万向联轴器结构设计

　　在各类需要轴线存在夹角的动力传递场景中，这类十字轴式万向节是应用极为广泛的轴间连接部件，区别于刚性联轴器仅能传递同轴动力的局限，它可以在两轴轴线不重合、存在空间夹角的工况下，持续可靠地传递旋转扭矩与运动，不会因为轴系的安装偏差、工作过程中的相对位移出现卡滞或传动中断。

　　从实际应用场景来看，这类结构常见于车辆的传动系统、工业设备的长距离轴系传动、需要变角度动力输出的工装设备中，比如车辆转向驱动桥的动力传递、机床进给系统的错位轴连接、输送设备中存在布置偏差的动力端连接，都需要依靠这类万向节来补偿轴系的角度偏差，避免因为强制对中产生的附加弯矩损坏轴承、轴封等零部件。

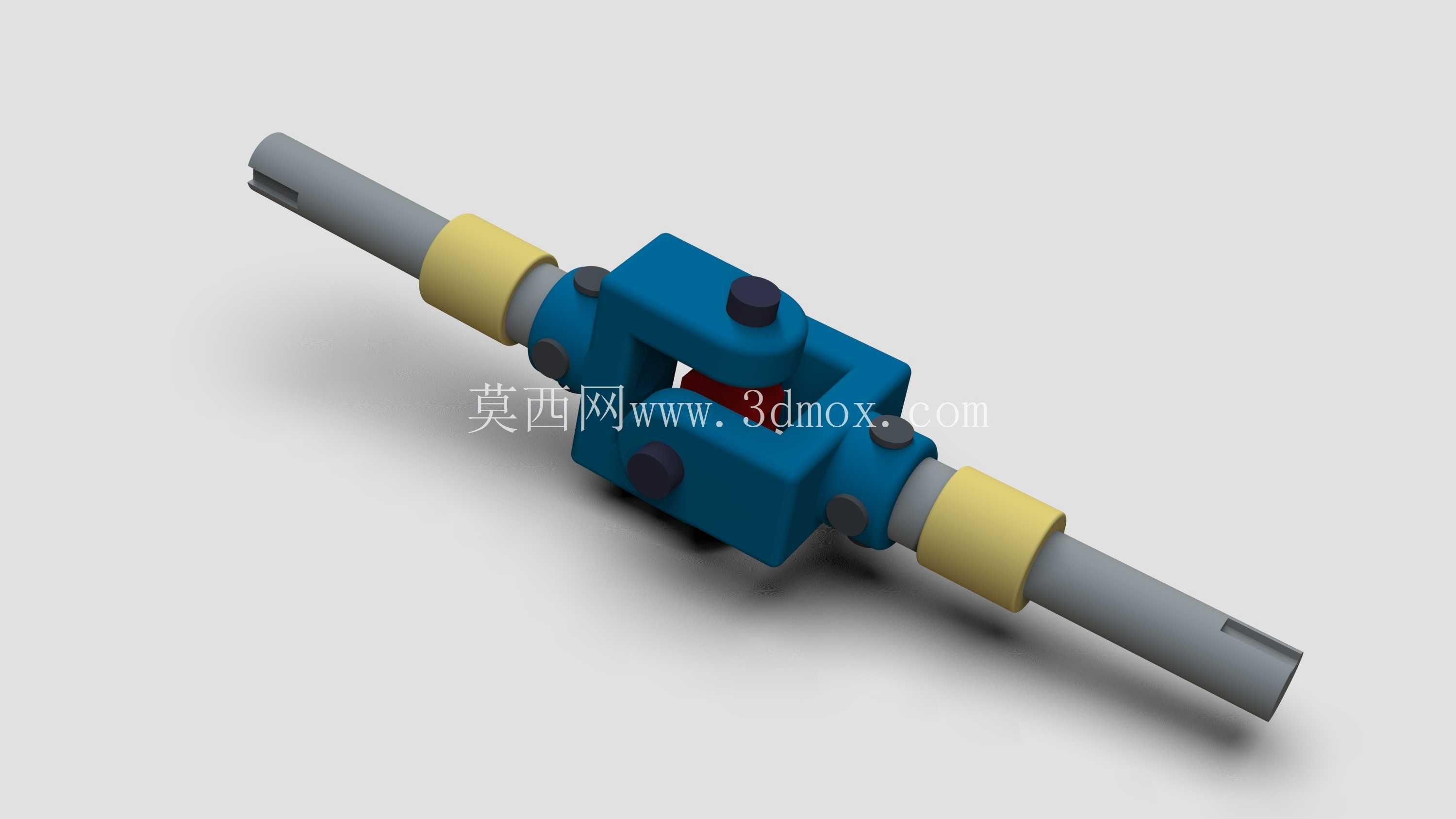

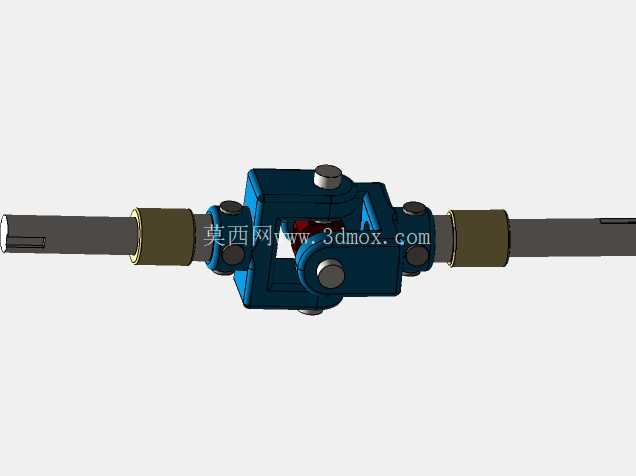

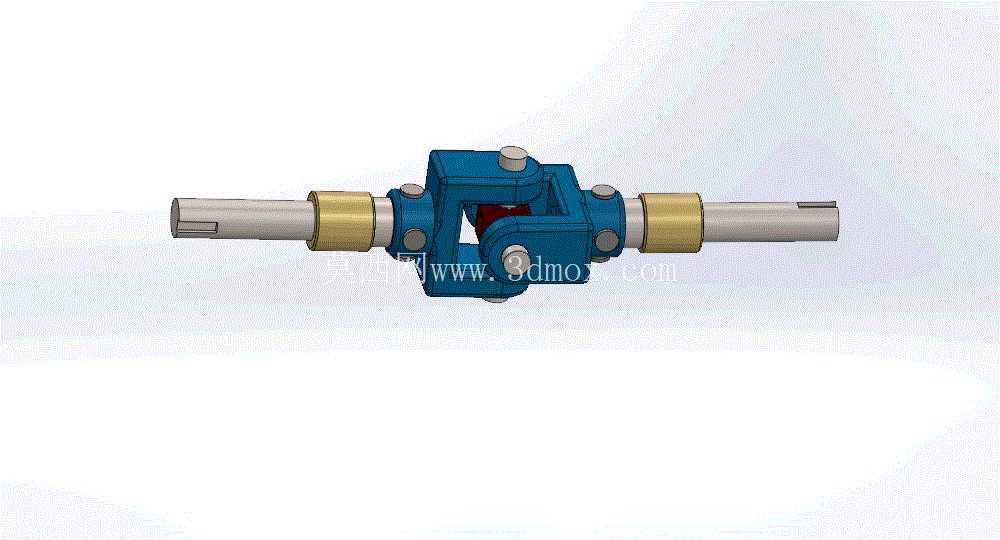

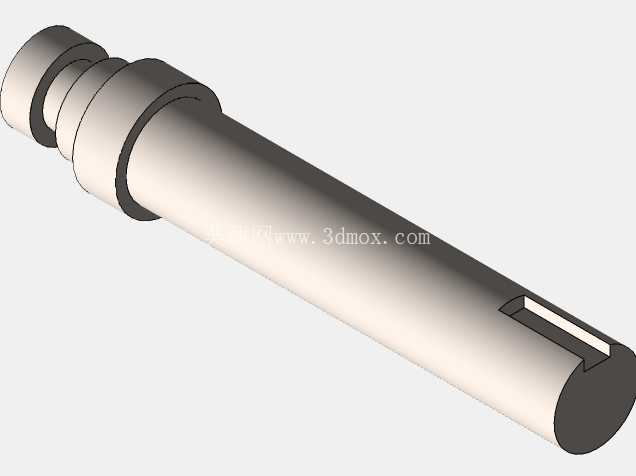

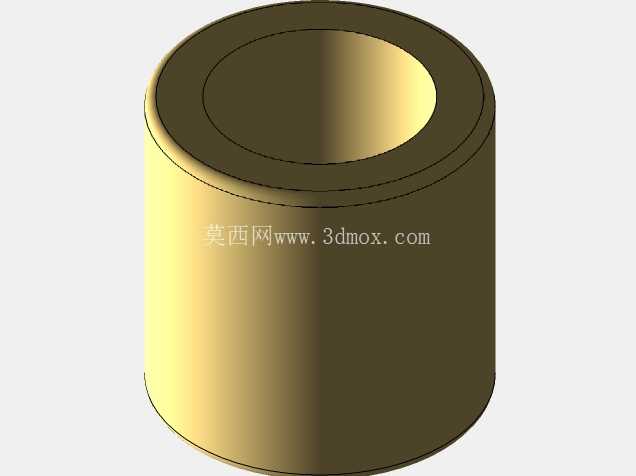

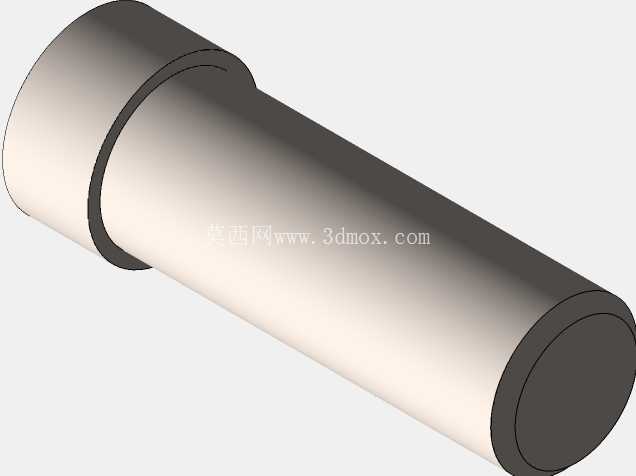

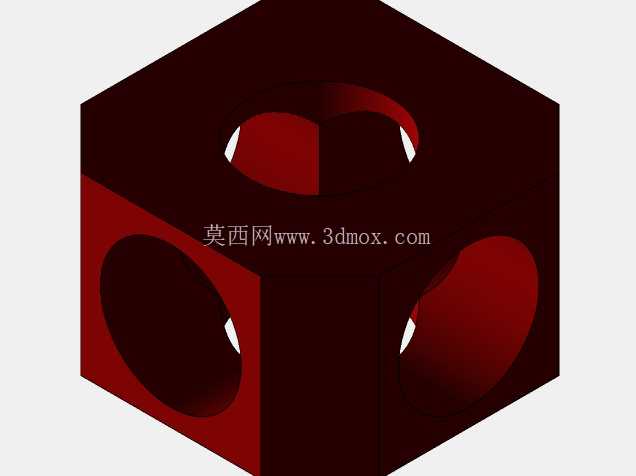

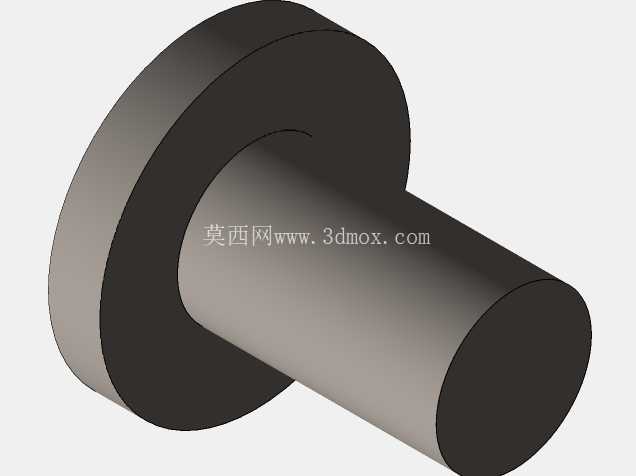

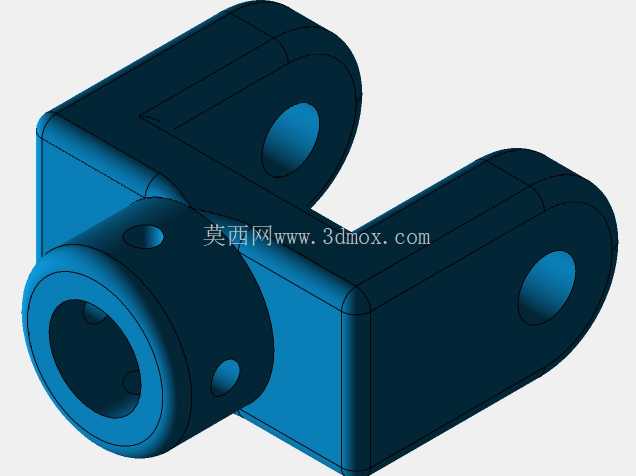

　　从功能特性上看，这个万向节采用双十字轴的结构设计，相比单万向节存在传动转速波动的问题，成对布置的十字轴结构可以抵消单节万向节的不等速传动特性，保证输入端与输出端的转速保持一致，减少传动过程中的冲击与振动。两端的轴头采用标准的花键轴结构，能够和配套的传动轮毂、带轮或者齿轮实现可靠的周向固定，传递额定扭矩的同时，允许少量的轴向窜动，补偿轴系热胀冷缩产生的长度变化。中间的十字轴作为核心传力部件，四个轴颈分别和两侧的万向节叉配合，轴颈位置配套有耐磨衬套，能够降低转动过程中的摩擦损耗，同时承受传动过程中的径向与轴向载荷。两侧轴身上的铜质轴套是作为安装定位的支撑面，使用时可以将轴套放置在轴承座内，为整个万向节传动轴提供径向支撑，避免长轴传动过程中出现挠曲变形。

　　设计这类万向节结构时，首先需要根据传递的额定扭矩计算十字轴的轴颈直径、万向节叉的截面厚度，保证在最大冲击载荷下不会出现塑性变形；其次要确定允许的最大轴间夹角，常规工业用万向节的单节工作夹角一般在15°到25°之间，超过这个角度会大幅降低十字轴轴承的使用寿命，双节布置时需要保证输入轴、中间轴、输出轴的夹角相等，才能实现等速传动的效果。安装边界方面，两端轴头的伸出长度需要匹配配套连接件的安装深度，支撑轴套的外径要和安装座的轴承孔尺寸保持一致，装配时需要保证两个万向节叉处于同一平面，否则会出现传动转速波动，引发设备振动。整个结构的外形轮廓需要考虑周边部件的运动间隙，避免万向节在转动、摆角过程中和周边的机架、管线发生运动干涉。

　　在实际选型应用时，还要根据工作转速选择合适的配合精度，高转速工况下需要对十字轴、万向节叉做动平衡处理，降低高速旋转时的离心振动；低速重载工况则可以适当加大十字轴的轴颈尺寸，提升部件的承载能力。日常维护中，十字轴的轴承位置需要预留润滑通道，定期加注润滑脂，减少磨损，延长部件的使用寿命。这类万向节结构没有复杂的异形曲面，所有配合面都是规则的圆柱面、平面，加工工艺性好，常规的车削、铣削、钻削工艺就可以完成所有零件的加工，不需要特殊的定制刀具，制造成本可控，维护更换也十分方便，适合在各类通用工业设备中推广使用。
