法兰连接手动截止式工业控制阀结构

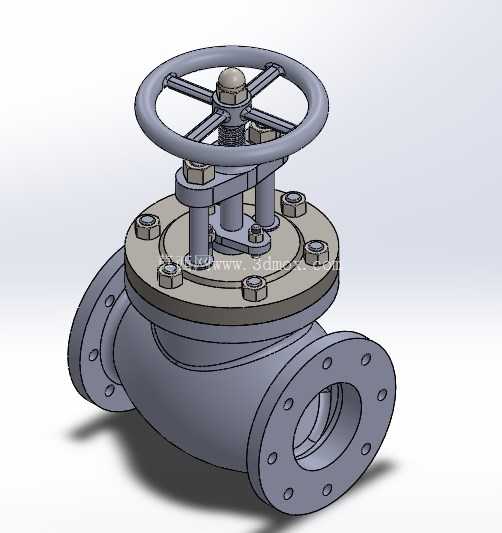

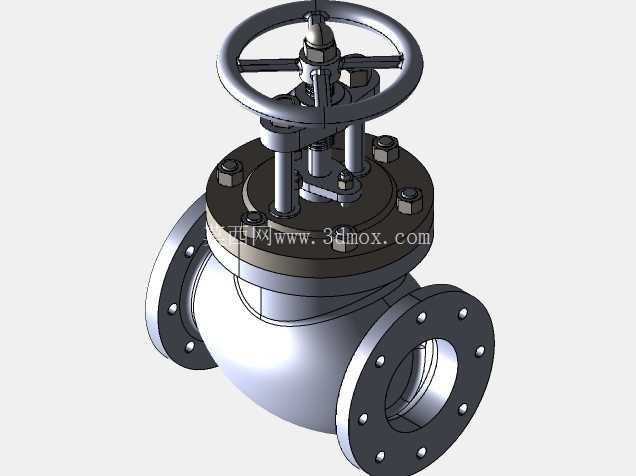

　　这款手动法兰连接截止阀的三维结构，完整还原了工业管路系统中常用截断类阀门的全部装配细节，可直接用于管路系统布局校核、阀门选型匹配、装配工艺模拟等工程场景，覆盖石油化工、市政给排水、热力输送、常规工业流体管路等多个应用领域，在需要精准控制管路通断、不允许介质反向渗漏的工况中承担核心截断功能。从实际工程使用角度看，这类阀门的核心作用是通过手轮驱动阀杆升降，带动阀瓣与阀座密封面贴合或分离，实现管路介质的通断控制，相比闸阀它的密封面启闭过程摩擦更小，密封可靠性更高，适合需要频繁启闭、对截断密封性要求较高的管路节点，同时具备一定的流量调节能力，可在小范围内调整管路介质通流面积，适配不同工况下的流量控制需求。

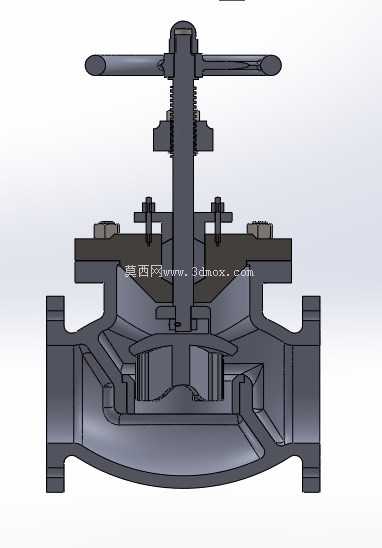

　　设计过程中首先围绕通流能力确定公称通径对应的阀体流道尺寸，阀体采用S型流道结构，相比直通流道能有效降低介质对密封面的直接冲刷，延长密封副使用寿命，同时流道的曲率经过反复校核，保证介质流通时的压损控制在合理区间，避免过大的流阻造成系统能耗升高。阀体两端采用法兰连接结构，法兰的螺栓孔分布、密封面尺寸完全匹配对应压力等级的管路法兰标准，安装时只需与管路法兰对齐后穿入螺栓压紧密封垫片即可完成固定，安装边界清晰，不需要额外加工适配接口，能直接替换同参数等级的现有管路阀门，降低现场改造的工作量。

　　上部的手轮驱动结构采用梯形螺纹传动，梯形螺纹的自锁特性可以保证阀瓣停在任意开度位置时不会因为介质压力推动发生自行移位，手轮的轮辐尺寸经过人机工程校核，操作人员徒手操作时不需要额外加力杆即可在额定压力下完成启闭动作，手轮中心的阀杆防尘帽可以阻挡外界灰尘、水汽进入阀杆螺纹副，避免螺纹锈蚀卡涩，降低日常维护频次。中法兰部分采用螺栓压紧垫片密封结构，阀盖与阀体连接的螺栓沿法兰圆周均匀分布，预紧力经过计算匹配，既能保证中法兰在额定工作压力下不发生介质渗漏，又不会因为预紧力过大造成法兰面变形或螺栓断裂。阀杆与阀盖之间设置填料密封结构，填料压盖通过两侧螺栓压紧填料，保证阀杆升降过程中介质不会从阀杆配合间隙渗漏，当填料出现磨损渗漏时，只需在带压状态下适当拧紧压盖螺栓即可补偿填料磨损量，不需要停机拆解阀门，大幅降低运维成本。阀瓣与阀杆采用活动连接结构，启闭过程中阀瓣可以轻微自适应调整角度，保证与阀座密封面完全贴合，避免因为加工装配误差造成密封面偏磨，密封面堆焊硬质合金层，硬度高耐冲刷，即使长期在带杂质的介质工况下使用，也能保持良好的密封性能。

　　整个模型的所有装配间隙、配合公差都按照实际加工装配要求设置，比如阀杆与阀盖的配合间隙、手轮与阀杆的连接方榫公差、螺栓与螺栓孔的间隙都完全符合机械设计手册的相关要求，在进行三维装配模拟、干涉检查时可以直接验证装配流程的合理性，提前发现设计中存在的装配干涉问题，避免实际生产加工过程中出现零件无法装配的情况。同时模型的外形尺寸完全对应实际工业产品的安装尺寸，在进行工厂管路布局设计时，可以直接将模型导入整体装配场景，校核阀门安装所需的操作空间，比如手轮转动所需的空间、阀门拆装所需的预留距离，避免后期现场安装时出现阀门与周边管线、设备碰撞，操作空间不足无法启闭的问题。从结构细节上看，阀体的壁厚经过强度校核，能承受对应公称压力下的介质压力载荷，不会在长期使用过程中出现阀体变形、开裂的问题，所有转角位置都设置了铸造圆角，符合铸造工艺要求，避免铸造过程中出现应力集中、浇不足的缺陷，零件的结构工艺性良好，不需要复杂的加工工序即可完成生产制造。
