内螺纹连接手动截止式闸阀结构

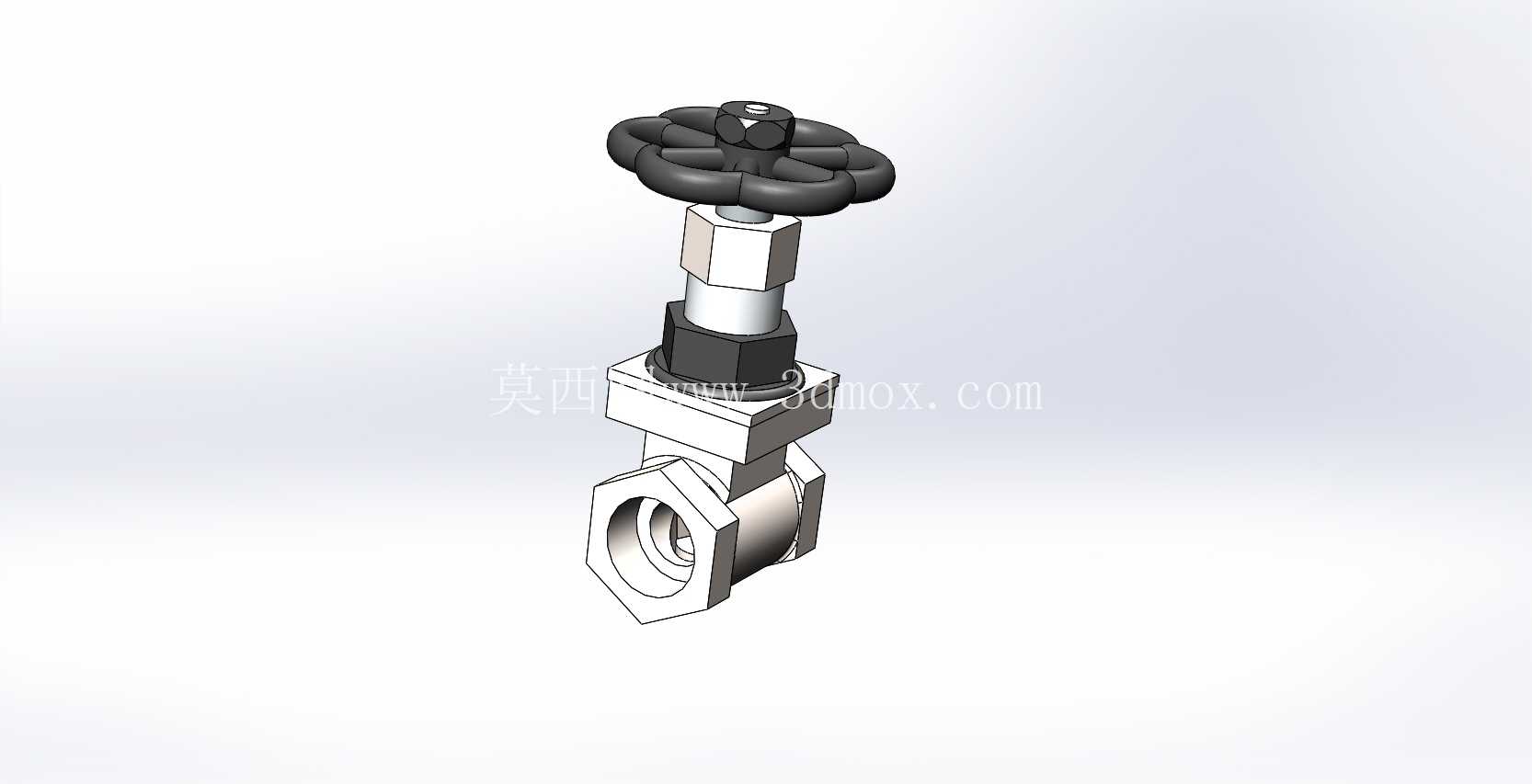

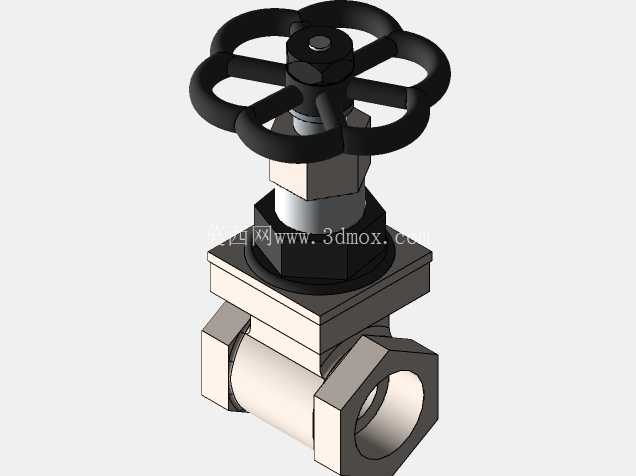

　　这款手动闸阀的三维结构，核心适配小口径低压流体输送管路的通断控制场景，常见于民用给排水支管、小型化工实验装置管路、暖通空调末端水系统、小型气动控制回路这类不需要频繁调节流量、仅需全开全关操作的工况中。区别于调节阀的节流特性，闸阀的密封副在全开状态下流道完全贯通，介质流经时的局部阻力系数极低，不会在阀腔内部形成明显的紊流与压损，这也是这类阀件在长距离管路截断场景中被广泛选用的核心原因。

　　从结构设计逻辑来看，这款阀采用的是明杆楔式单闸板结构，顶部的手轮通过梯形螺纹传动带动阀杆做轴向升降，手轮与阀杆的配合位置设置了止推垫片，降低操作时的转动摩擦阻力，手轮外缘做了圆弧滚花造型，即使操作人员佩戴防滑劳保手套也能稳定施加扭矩，不会出现打滑脱手的问题。阀杆与阀盖的密封位置采用了填料函结构，内部填充的柔性密封填料可以通过填料压盖的螺栓预紧力调整密封比压，在阀杆长期升降磨损后，不需要拆解整个阀件就能在线补充密封性能，大幅降低现场维护的工作量。阀盖与阀体的连接位置采用了金属面加密封垫片的硬密封配合结构，连接螺栓均匀分布在法兰外缘，拧紧时可以保证密封面受力均匀，避免出现局部渗漏的问题。

　　阀体部分采用的是整体锻造成型后精加工流道的工艺路线，两端的连接接口为内螺纹结构，适配常规的低压流体输送用焊接钢管或者镀锌钢管的外螺纹连接，安装时不需要额外焊接法兰，只需要在螺纹处缠绕密封生料带就能完成装配，非常适合现场安装空间局促、不允许动火作业的改造场景。阀体的流道做了等径设计，闸板完全升起时，阀座通径与连接管道的内径完全一致，不会出现缩径导致的流道截面变化，介质流经时不会在阀腔内部形成淤积，对于输送带有少量固体杂质的流体工况，也能减少杂质在阀腔内部沉积卡涩闸板的概率。闸板的密封面堆焊了硬质合金层，表面粗糙度控制在Ra0.8以下，与阀座密封面配合时可以形成连续的密封环带，在额定压力范围内可以实现零泄漏截断。

　　从安装边界来看，这款阀的手轮操作空间需要预留至少1.5倍手轮直径的操作半径，避免手轮转动时与周边管路或者支架发生干涉；阀杆的全行程长度需要在安装前确认，保证阀杆完全升起时不会触碰上方的管线或者建筑结构；阀体两端的螺纹连接长度符合常规管螺纹的拧入深度要求，安装时不需要额外加工螺纹长度，直接采用标准管件就能完成对接。在实际选型时，需要注意这类闸阀仅适用于全开或者全关的工况，不能作为调节阀长期处于半开半关状态，否则高速流动的介质会冲蚀闸板密封面，导致密封性能快速下降，同时闸板在半开位置会受到介质的侧向冲击力，长期运行会导致阀杆弯曲变形，影响阀件的整体使用寿命。

　　建模过程中，对各个配合面的公差带做了对应还原，阀杆与填料函的配合采用H8/f7的间隙配合，既保证阀杆可以顺畅升降，又不会因为间隙过大导致填料被介质压力挤出；闸板与阀杆的连接位置采用了T型槽配合，允许闸板在关闭时存在微小的角度偏转，自动适配阀座密封面的角度偏差，补偿温度变化导致的阀体变形，避免出现闸板楔死无法开启的问题。手轮与阀杆的连接采用了方榫配合加锁紧螺母的结构，传递扭矩时不会出现相对转动，即使操作扭矩超过设计值，也只会出现手轮方榫位置的轻微变形，不会损坏阀杆的传动螺纹，降低了易损件的更换成本。
