空气动力旋转陀螺玩具结构设计

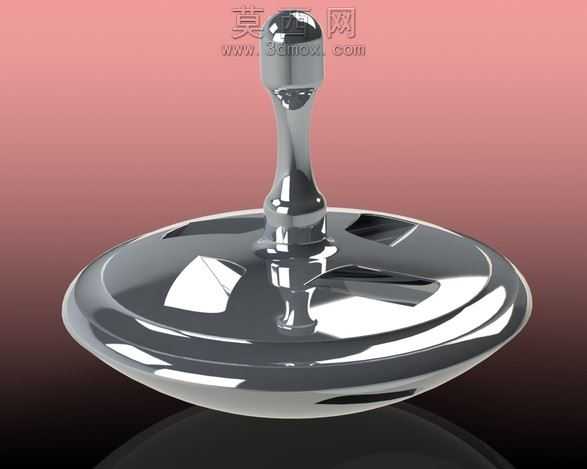

本作品为一款依托空气动力学原理实现旋转驱动的陀螺玩具，整体采用三维建模软件完成全参数化结构设计，建模过程中优先采用草图驱动、特征阵列的建模逻辑，保证各部件尺寸的关联性与可修改性。整体模型分为中心握持立柱、带气动叶片的圆盘主体两大核心结构，中心立柱采用阶梯轴式造型，底部设置定位凸台与圆盘中心的安装孔实现过盈配合，保证旋转过程中结构的同轴度，避免高速转动时出现偏心晃动的问题。圆盘主体为扁平回转体结构，盘面均匀阵列布置四片倾斜角度一致的气动叶片，叶片与盘面采用一体化建模设计，叶片的倾斜角度经过反复参数调整，确保气流吹向叶片时能够产生最大化的切向驱动力，降低驱动陀螺旋转所需的气流阈值，让使用者仅需普通吹气即可驱动陀螺持续旋转。建模过程中对所有棱边都做了圆角过渡处理，既避免玩具尖锐边角带来的使用安全隐患，也能减少旋转过程中的空气阻力，提升陀螺的旋转时长。渲染阶段采用哑光白色塑料材质模拟玩具的实物质感，搭配纯黑色背景突出模型的线稿轮廓与结构细节，通过柔和的环境光打光展现叶片的倾斜角度与盘面的结构层次，清晰呈现各部件的装配关系。设计思路上围绕低成本3D打印制作的需求展开，所有结构均采用无倒扣的设计，无需添加支撑结构即可完成FDM工艺打印，降低制作门槛与打印耗材成本；同时针对学生群体的动手实践需求优化了结构尺寸，整体直径控制在手掌可握持的范围内，既方便日常把玩，也适合作为物理课空气动力学知识点的演示教具，让使用者能够直观感受气流作用力与旋转运动的转化关系。模型的各部件装配间隙经过参数校核，打印后无需二次打磨即可完成组装，中心立柱与圆盘的配合松紧度适中，既不会出现转动时松脱的问题，也方便拆卸收纳。
