带法兰端盖的拉杆式筒体结构三维设计

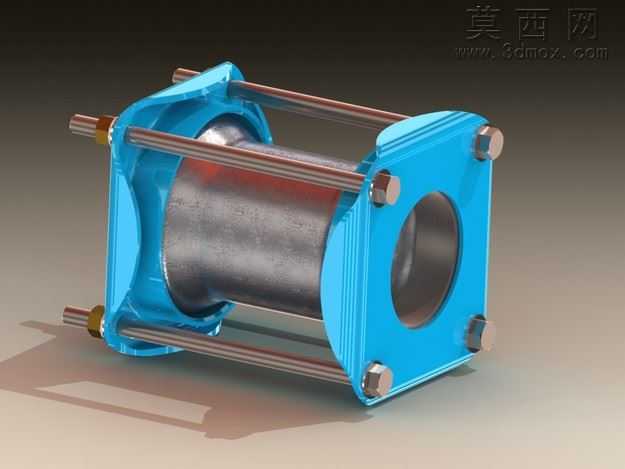

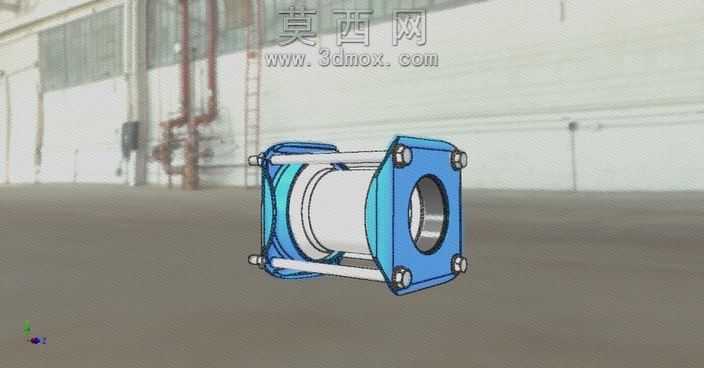

本作品为拉杆式法兰连接筒体构件的三维建模成果，建模阶段采用SolidWorks完成全参数化设计，首先以中心筒体为基准特征，绘制筒体的内外圆柱轮廓，通过拉伸凸台命令生成基础筒体实体，对筒体内壁做等壁厚处理，保证筒体的通径尺寸符合流体或介质通行的设计要求。两端的蓝色法兰端盖采用对称建模思路，先绘制单个法兰的方形安装基体，在基体上均匀布置四个安装孔位，孔位与拉杆的直径做间隙配合公差设计，法兰中心开设与筒体外径匹配的定位止口，保证端盖与筒体装配时的同轴度精度，完成单个法兰建模后通过基准面镜像命令快速生成另一端法兰，减少重复建模工作量。连接两端法兰的四根金属拉杆采用圆柱拉伸建模，拉杆两端预留外螺纹结构特征，与法兰外侧的六角锁紧螺母做装配配合，建模时对螺纹采用装饰螺纹线特征简化处理，既保证装配关系的清晰表达，又控制模型整体的文件体量。渲染阶段对不同部件赋予差异化材质：两端法兰端盖赋予蓝色阳极氧化铝材质，调整材质的粗糙度参数模拟金属漆面的哑光质感，金属拉杆赋予抛光不锈钢材质，添加轻微的环境反射效果凸显金属构件的光洁特性，中心筒体根据使用场景赋予两种材质分区，外侧筒体段采用灰白色工程塑料材质，内侧与介质接触段采用镀铬金属材质，清晰区分不同功能区域的材质差异。结构设计上采用拉杆预紧的连接方式，相比传统的焊接筒体结构，该设计具备可拆卸维护的优势，两端法兰的止口定位结构可保证装配后整体的同轴度，四根拉杆均匀布置在法兰四角，受力均匀可承受一定的轴向载荷，法兰端面上的安装孔可用于该构件与外部管路或设备的对接安装，整体结构紧凑，装配逻辑清晰，所有配合关系均符合机械装配的公差设计规范，可直接用于装配验证、工程出图以及3D打印样件制作，建模过程中所有特征均保留参数化编辑属性，可根据实际使用需求快速调整筒体通径、法兰尺寸、拉杆长度等核心参数，适配不同的安装使用场景。
