蒸汽系统配套燃油燃烧器结构设计

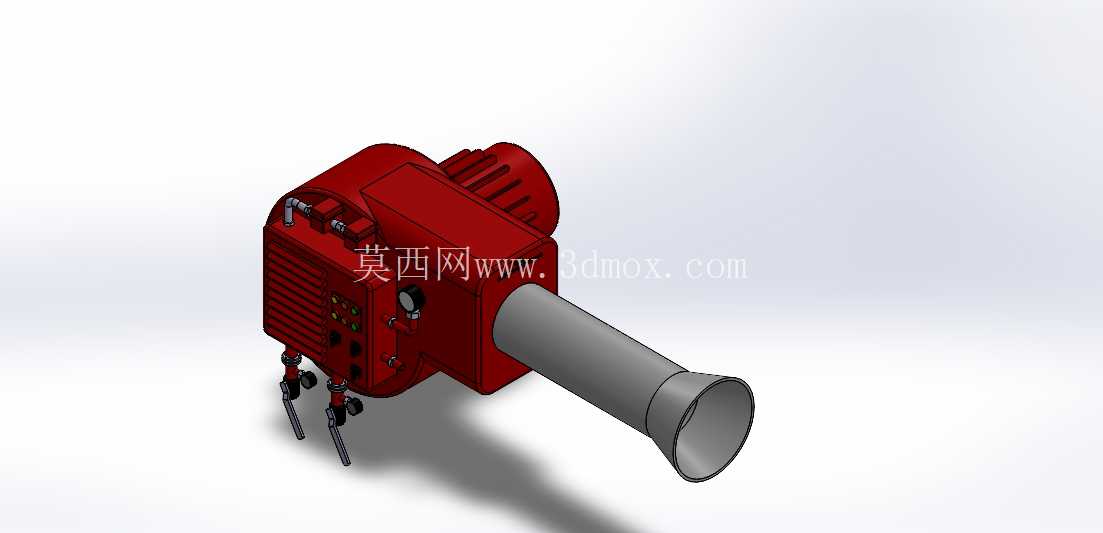

　　这款燃烧器主要面向中小型工业蒸汽锅炉、导热油炉以及需要稳定热源的工业加热场景配套使用，在食品加工、纺织印染、化工精馏等需要持续稳定蒸汽供给的生产环节中，承担燃料雾化、空气配比、稳定点火与持续燃烧输出的核心功能，是整套热力系统中决定热效率、排放指标与运行稳定性的核心部件。从结构设计逻辑来看，整体采用主机与燃烧筒分体同轴布局，主机段集成了风机总成、燃油泵组、风门调节机构、点火电极与火焰检测组件，外部预留的油路接口、电路接线端都做了标准化的尺寸匹配，能够直接适配市面上多数威索系列同功率段燃烧器的安装基座，不需要对原有锅炉的安装面板做二次扩孔或焊接改造。

　　燃烧筒采用渐扩式喷口设计，长度根据常见锅炉炉墙厚度做了适配，筒身外层做了耐热不锈钢包覆，内层设置稳焰碟结构，能够让雾化后的燃油与助燃空气在喷口处形成稳定的回流区，避免点火脱火、燃烧时火焰偏斜冲刷炉壁的问题。主机外壳采用压铸铝一体成型，表面的散热筋条顺着风机出风方向排布，既能够降低整机运行时的噪音，也能让风机带动的气流顺带带走油泵、电机工作产生的热量，避免夏季连续高负荷运行时内部元器件过热触发保护停机。底部的三个可调支撑脚采用螺纹调节结构，调节行程覆盖常见安装地面的高度差，安装时不需要额外垫设垫片就能调整燃烧筒的水平度，保证喷口与锅炉燃烧口的同轴度误差控制在2mm以内，避免火焰偏烧导致的喷口结焦、炉管局部过热问题。

　　从安装边界来看，整机最大宽度控制在320mm以内，燃烧筒外径168mm，安装法兰的螺栓孔距采用行业通用的180mm四孔均布设计，接线端子全部集中在主机侧面的接线盒内，盒盖做了密封胶条设计，能够适配锅炉房多粉尘、偶尔有冷凝水滴落的使用环境。油路接口采用标准G1/2内螺纹，进油、回油接口做了清晰的流向标识，现场接管时不需要额外核对说明书就能完成管路连接，风门调节的执行器预留了0-10V信号接口，能够对接锅炉的PLC控制系统，根据蒸汽压力的变化自动调整风门开度与燃油供给量，实现负荷的自动匹配，避免人工调节不及时导致的燃料浪费或者蒸汽压力波动。

　　在细节设计上，点火电极的位置做了卡扣式固定，长期运行出现电极积碳需要清理时，不需要拆卸整个燃烧筒，只需要打开主机侧盖就能抽出电极组件进行维护，火焰检测的电眼采用耐高温石英玻璃镜片，安装位置避开了火焰高温区直射，能够延长检测元件的使用寿命，同时镜片表面做了防积碳涂层，减少日常维护的频次。风机叶轮采用前倾式离心结构，在保证足够助燃风压的前提下，把运行噪音控制在65分贝以内，符合多数工业厂区的设备噪音要求，进风口设置了可拆卸的初效滤网，能够过滤空气中的纤维、粉尘杂质，避免杂质进入风机叶轮附着导致动平衡失衡，长期运行出现震动过大的问题。
