氨制冷系统用双螺杆压缩主机结构

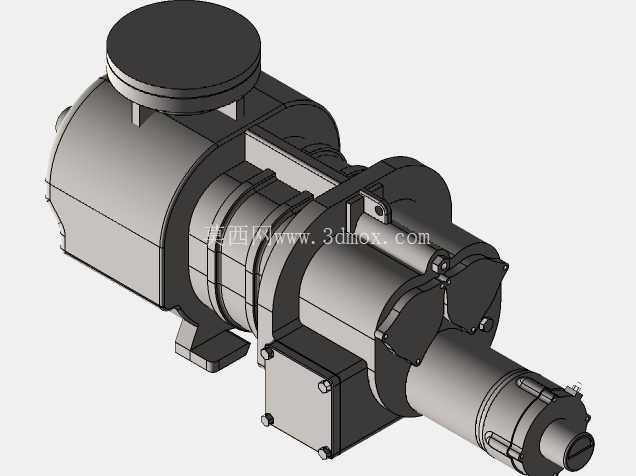

　　在工业制冷领域，尤其是大型冷链仓储、化工工艺冷却、食品速冻生产线这类需要大冷量连续供冷的场景中，螺杆式制冷压缩主机是整个制冷循环的核心动力部件，氨作为天然工质的制冷系统因为ODP为零、制冷效率高、单位容积制冷量大的特性，在大型工业制冷场景中一直占据很高的应用比例，这套双螺杆压缩主机的三维结构，完整还原了氨用螺杆主机的装配关系与外部接口特征。从实际工程应用角度看，这类主机的核心作用是完成制冷工质的压缩升压过程，把蒸发器侧过来的低温低压氨蒸气，压缩到冷凝压力对应的饱和状态，输送到冷凝器完成换热冷凝，整个压缩过程依靠一对相互啮合的阴阳转子在腔体内的回转运动实现，没有往复式压缩机的气阀、活塞环这类易损往复部件，运行稳定性更强，适合长时间连续运行的工业场景。从设计思路层面拆解，这套模型完整呈现了主机的几个核心功能段：首先是靠近轴伸端的吸气腔结构，顶部的大口径法兰接口是吸气口，设计成大通径结构是为了降低低压蒸气进入转子腔的流动阻力，减少吸气压力损失，这部分的流道型线在建模时做了平滑过渡处理，避免出现直角突变带来的涡流损失；转子腔外部的壳体做了加强筋布局，因为压缩过程中腔体内会承受中高压的工质压力，同时转子运转的振动需要壳体有足够的刚度来抑制，加强筋的排布既兼顾了壳体强度，也没有过度增加壳体的铸件重量。

　　靠近驱动端的部分是排气侧与轴封结构，因为氨工质具有一定的腐蚀性，同时不允许出现工质泄漏到机房环境中，轴封部位采用了多道组合式密封的结构设计，模型上还原了密封端盖的螺栓排布与安装定位止口，现场安装时需要保证止口的同轴度，避免轴封偏磨导致泄漏。主机的安装底座采用了一体化铸造成型的支脚结构，支脚上的长条形安装孔是为了现场安装时调整主机与驱动电机的同轴度，预留了调整余量，安装边界上需要注意，主机吸气口上方需要预留至少1.2倍管径的安装操作空间，方便后期检修时拆卸吸气法兰的螺栓；轴伸端连接联轴器的部位，需要和驱动电机轴保持0.1mm以内的径向跳动偏差，轴向预留3-5mm的热膨胀间隙，避免主机运行升温后轴系顶死。

　　从外形尺寸的工程适配性来看，这类主机的整体轴向长度需要匹配制冷机组的撬装底座尺寸，底部支脚的跨距设计参考了标准槽钢底座的安装孔位，不需要额外做过渡转接板就可以直接固定在撬座上；侧面的接线盒结构是主机内置的油温、压力传感器的接线端，建模时保留了接线盒的安装角度，现场布线时可以顺着机组侧面的走线槽布线，不会和周边的油管路、冷却水管路产生干涉。另外模型上还原的油分离器接口、喷油口结构，是螺杆压缩机喷油冷却的核心接口，因为氨螺杆压缩机在压缩过程中需要喷入冷冻油来冷却冷却转子、密封转子啮合间隙、润滑轴承，这些接口的位置设计都避开了主机的吊装受力点，后期现场接管时不会影响主机的吊装作业。

　　在结构细节上，转子腔端盖的螺栓排布采用了不等距布局，对应内部轴承的受力点，保证端盖压紧力均匀，避免运行过程中出现端盖变形导致的工质内漏；轴承座的位置设计了回油通道，润滑后的冷冻油可以通过回油通道顺畅回到油分离器，不会在轴承腔内积存导致油击问题。对于做制冷机组设计、设备选型的工程师来说，这个三维结构可以直接用来做机组撬装的布局干涉检查，核对各个外接法兰的位置、安装支脚的尺寸、轴伸端的配合尺寸，不需要再反复核对二维图纸的投影关系，能大幅减少前期布局设计的出错概率；对于三维建模学习者来说，这个模型的壳体分型、加强筋布局、螺栓排布逻辑，都可以作为铸造类压力容器壳体建模的参考案例，理解工业设备设计中“功能优先、兼顾安装与检修便利性”的核心设计逻辑，而不是单纯追求外观的曲面流畅度。实际工程选型中，这类双螺杆氨压缩机通常会根据冷量需求匹配不同的转子长径比，模型上呈现的是中等冷量段的主机结构，适配蒸发温度在-35℃到5℃之间的制冷工况，在冷链物流园的低温库、大型食品加工厂的速冻线、化工行业的工艺冷却系统中都有广泛应用，安装时需要注意主机的水平度偏差控制在0.1mm/m以内，避免转子因为倾斜产生额外的轴向力，缩短轴承的使用寿命。
