空气压缩机储气罐压力仿真结构设计

　　在工业动力系统的配置中，压缩空气作为仅次于电力的第二大动力源，其存储环节的承压部件设计直接关系到整套气动系统的运行安全，本次呈现的卧式承压储罐结构，正是为空气压缩系统配套的核心储气单元。从实际应用场景来看，这类储罐广泛分布在机械加工车间的气动夹具供气管网、化工生产区的惰性气体缓冲段、矿山采掘面的压风自救系统末端，甚至是轨道交通车辆的制动风源回路中，不同场景下的储罐虽然容积、接口位置存在差异，但核心的承压逻辑、支撑结构设计思路保持一致。

　　从设备实际用途出发，该储罐并非单纯的气体存储容器，它承担着三个核心功能：首先是缓冲压缩机排气端的压力脉动，活塞式压缩机的排气存在固有周期性压力波动，若直接接入管网会导致气动执行元件动作不稳，储罐的大容腔可以将脉动压力的峰谷差控制在5%以内，保障下游气动阀门、气缸的动作精度；其次是分离压缩空气中夹带的液态油水，压缩后的高温空气进入温度相对较低的储罐腔体内会自然降温，气态的水和润滑油雾会凝结在罐壁，顺着内壁流到罐体底部的排污口位置，定期排放即可减少下游管路的杂质堆积；第三是储备应急动力，当压缩机临时停机或者用气端出现瞬时大流量需求时，储罐内存储的高压气体可以在短时间内补充供气，避免系统压力骤降导致的设备停机。

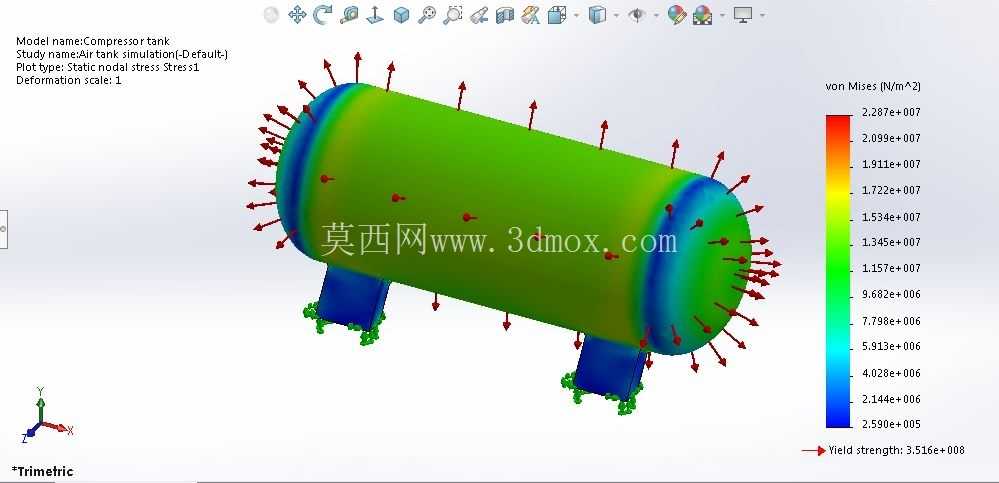

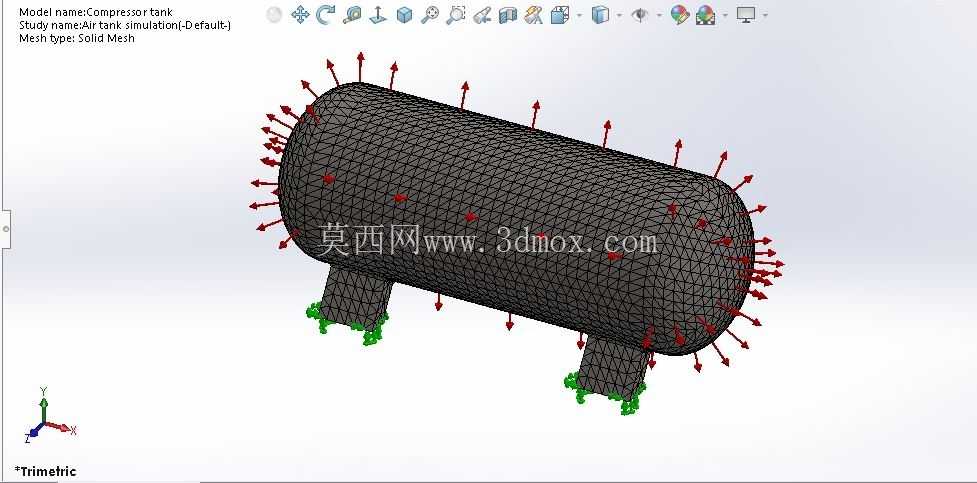

　　在产品功能特性的设计上，本次结构重点做了静应力仿真验证，从应力云图的分布可以看到，罐体的筒身段应力分布最为均匀，是主要的承压区域，而两端的椭圆形封头与筒身连接的环向焊缝位置、底部支撑座与罐体焊接的角接位置，是应力集中的高发区域，设计时特意在这些位置做了局部壁厚加厚处理，避免长期交变载荷下出现疲劳裂纹。罐体表面的红色箭头标识代表压力载荷的施加方向，所有与压缩空气接触的内壁面均承受垂直于壁面的均布压力，仿真时按照1.25倍的额定工作压力施加载荷，确保结构在超压工况下仍有足够的安全余量。底部的两个鞍式支撑座是参考卧式压力容器的标准设计，支撑座底部预留了地脚螺栓安装孔，安装时需要保证两个支撑面的平面度误差不超过2mm，避免罐体安装后产生附加的装配应力，支撑座与罐体接触的位置加了弧形垫板，增大接触面积的同时，减少焊接时的局部应力集中。

　　从设计思路来看，整个罐体的结构没有采用冗余的复杂造型，完全围绕承压可靠性和安装便捷性展开：筒身采用等直径的圆柱结构，是因为圆柱壳在承受内压时的薄膜应力分布最均匀，材料利用率最高，相同容积下圆柱壳的壁厚可以比方形结构减薄40%以上；两端采用标准椭圆形封头，相比半球形封头加工难度更低，相比平盖封头承压能力更强，封头的曲面过渡段可以将内压产生的轴向力平滑传递到筒身，避免端部出现过大的局部弯曲应力。罐体上的接口位置没有在模型中做细化呈现，但实际设计时会根据系统需求在罐体顶部预留安全阀接口、压力表接口，在罐体侧面预留进气、出气接口，底部预留排污接口，所有接口的开孔位置都会避开焊缝区域，开孔周围做补强圈处理，弥补开孔导致的结构强度削弱。

　　关于外形尺寸与安装边界，这类卧式储罐的长径比通常控制在3:1到4:1之间，本次结构的筒身长度与直径比值约为3.2，既不会因为长径比过大导致罐体跨度过大、支撑处弯矩过高，也不会因为长径比过小导致罐体直径过大、安装时占用过多的横向空间。安装时需要注意，罐体的轴线要保持水平，倾斜角度不能超过1度，否则会导致罐内积液无法顺利从底部排污口排出，长期积液会腐蚀罐壁，降低罐体的实际使用寿命。两个鞍式支撑座的间距设置为筒身长度的0.6倍，这个位置的支撑反力产生的弯矩最小，可以让罐体的应力分布更均匀，其中一个支撑座设计为固定端，另一个设计为滑动端，用来补偿罐体在温度变化时产生的热胀冷缩变形，避免温度应力叠加到工作应力上导致结构损坏。

　　在实际工程应用中，这类储罐的设计还需要考虑疲劳载荷的影响，因为压缩机的启停、用气端的流量变化都会导致罐内压力出现周期性波动，长期运行下焊缝位置容易出现疲劳裂纹，所以仿真时除了静应力分析，还会结合实际的压力波动频次做疲劳寿命校核，确保罐体的循环使用寿命满足工业场景的长期运行要求。另外，罐体的外表面通常会做除锈喷涂处理，根据使用环境的不同选择对应的防腐涂层，在室外安装的储罐还会在顶部加装遮阳防雨罩，避免阳光直射导致罐内温度异常升高，影响压力稳定。
