氨制冷系统用空气冷却冷凝设备结构

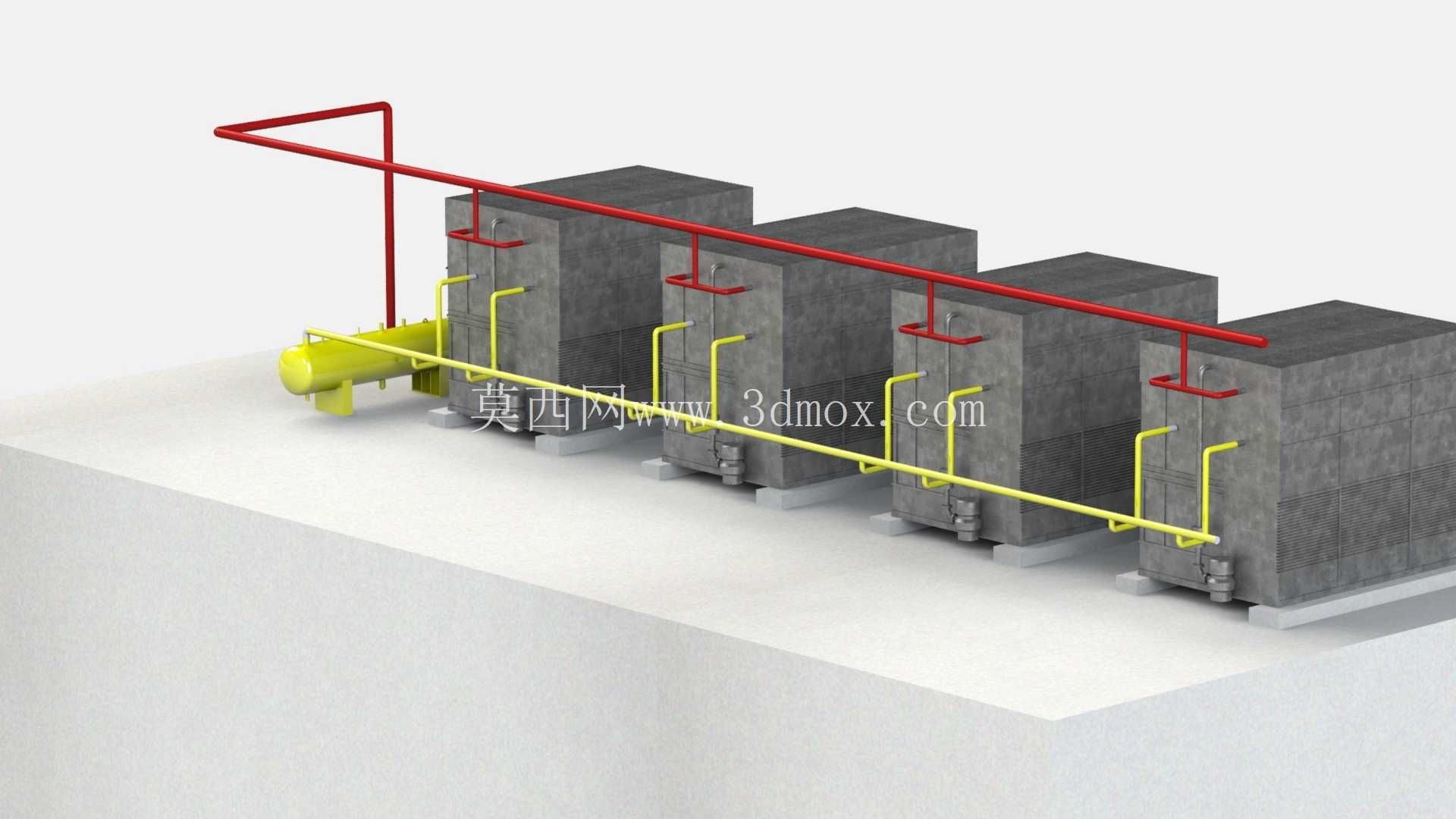

　　从实际功能逻辑上看，设备采用多组模块化换热单元并联的布局，每一组单元的核心换热腔体采用混凝土浇筑的承重外壳，内部排布带翅片的换热管束，高压过热氨气从顶部的红色进气集管分配进入每一组换热单元的管束内部，在管内流动的过程中，热量通过管壁与翅片传递到外侧的空气侧，冷凝后的液态氨依靠重力顺着管束向下流动，汇入底部黄色的出液集管，最终流向储液器完成后续的节流蒸发流程。顶部的进气集管做了等径变距的支管设计，每一组单元的进气支管都从集管底部接出，避免管路积液造成的压力波动，同时集管末端设置了不小于管道直径三倍的直管段，减少氨气带油进入换热单元造成的换热效率衰减。在大中型冷库、化工低温生产车间、食品速冻加工线这类需要持续稳定低温冷源的场景里，氨作为传统天然工质的制冷系统始终占据不小的应用份额，而空气冷却冷凝器作为这类系统里把高压气态氨的热量传递给外界空气、完成冷凝液化的核心换热设备，其结构设计的合理性直接决定整个制冷回路的运行效率与运维便利性。这套三维结构完整还原了多组并联式氨风冷冷凝器的现场排布逻辑，没有做过度的简化省略，能给做制冷站布局、设备改型的工程人员提供很直观的参考。

　　底部的出液集管顺着所有单元的排布方向做了千分之三的坡度设计，坡向储液器接口方向，保证冷凝后的液态氨可以顺畅自流，不会在管内形成液封影响系统回油与冷媒循环。设计思路上完全贴合氨制冷系统的安全运维要求，每一组换热单元的外侧都设置了黄色的检修操作扶手，对应每一组单元的进出口阀门操作位置，日常运维时操作人员可以沿着扶手通道完成每一路阀门的启闭、换热面的吹扫清理作业，不需要额外搭设临时检修平台。单元之间预留了不小于800mm的检修通道，满足换热管泄漏时的补焊、翅片清理的操作空间要求，同时整个设备组的基础采用高出地面150mm的混凝土支墩布置，避免夏季地面积水浸泡设备底部造成壳体腐蚀，也方便底部出液管路的法兰连接与泄漏排查。

　　从安装边界尺寸来看，单组换热单元的宽度控制在1200mm，四组并联排布后的总长度接近6000mm，顶部进气集管的最高点距离基础面的高度为3200mm，底部出液集管的中心距基础面高度为450mm，完全匹配常规工业制冷站的层高与管路排布标高要求，进气接口设置在集管的端部，采用DN200的法兰连接规格，出液接口采用DN100的法兰连接规格，和常规大中型氨制冷系统的管路通径完全匹配，不需要额外做变径处理。空气侧的换热面没有做封闭外罩设计，采用自然通风结合顶部强制排风的换热逻辑，日常运行时空气从单元侧面的翅片间隙横向穿过，带走换热管的热量，在夏季极端高温工况下，可以在单元顶部加装轴流风机强化空气流通，不需要对主体结构做额外改造。

　　另外结构上也考虑了氨系统的安全泄放需求，每一组换热单元的顶部都预留了安全阀的安装接口位置，和进气集管的旁通泄放管路连通，一旦出现系统超压的情况，可以直接通过泄放管路将氨气引至安全区域排放，避免安全隐患。从建模细节上看，所有管路的弯头都采用了1.5倍弯曲半径的标准弯头，没有采用直角弯折的简化设计，符合制冷管路的阻力控制要求，法兰连接的位置都预留了螺栓安装的操作空间，不会出现扳手无法操作的干涉问题，扶手的安装高度设置在1100mm，符合工业操作平台的防护栏杆高度标准，每一段扶手的连接位置都做了连续化处理，没有突兀的尖角突出，避免运维人员磕碰受伤。这类并联式风冷冷凝器和传统的立式壳管式冷凝器相比，不需要配套大量的冷却水循环系统，特别适合在水资源匮乏的北方地区、或者没有条件建设冷却水塔的厂区场景使用，日常运维只需要定期清理翅片表面积灰、检查阀门密封性能即可，运维工作量比水冷式设备低40%左右。在做制冷站整体布局建模时，这套模型可以直接导入装配环境，根据实际场地的大小调整并联单元的数量，不需要重新绘制每一组单元的细节结构，能大幅缩短前期方案设计的建模周期，也能在方案评审阶段给业主、施工方非常直观的设备排布效果，提前预判管路干涉、检修空间不足这类现场常见的设计问题。
