双喷嘴步进驱动自动灌装设备结构设计

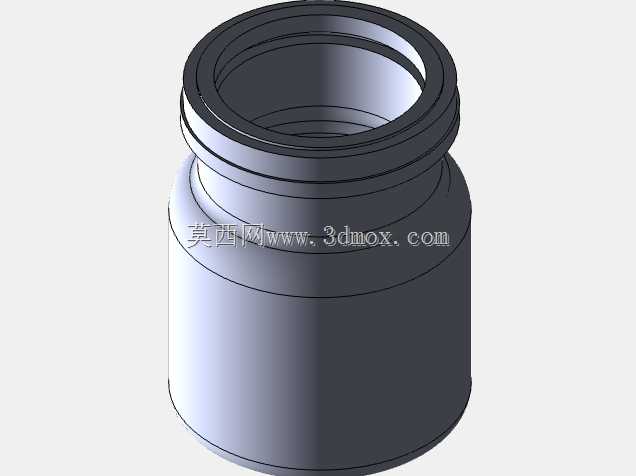

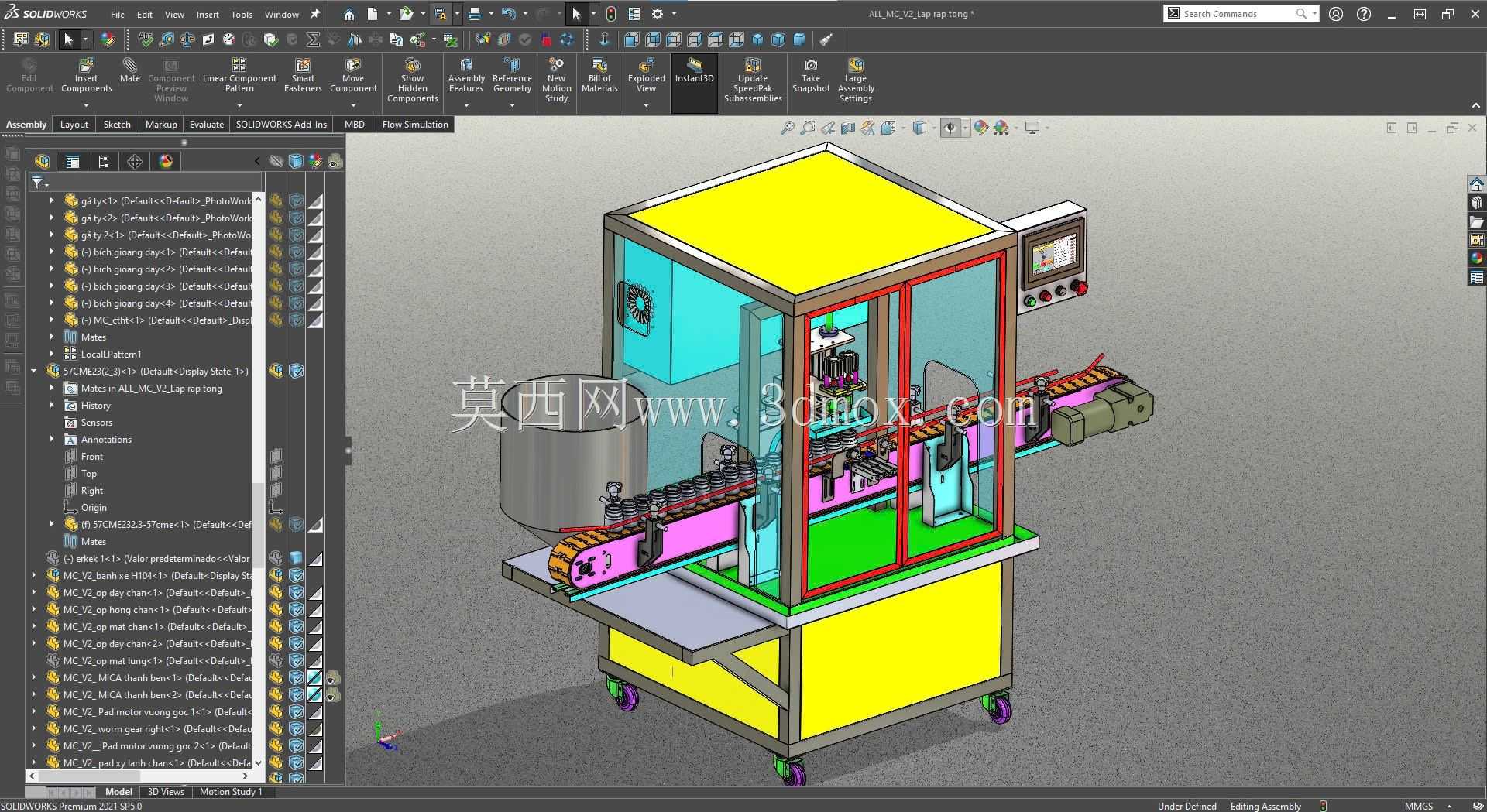

　　这套灌装设备的三维结构，是针对中小产能日化、食品类流体物料灌装场景做的落地化设计，日常可适配低粘度水剂、中等粘度乳液类物料的定量灌装作业，单机可对接前段理瓶、后段旋盖贴标产线，也可独立完成小批量灌装生产，适配瓶型范围覆盖常见的200ml到2L圆瓶、扁瓶，换型时仅需调整输送导向栏宽度与灌装头升降行程，无需大规模拆换结构件。

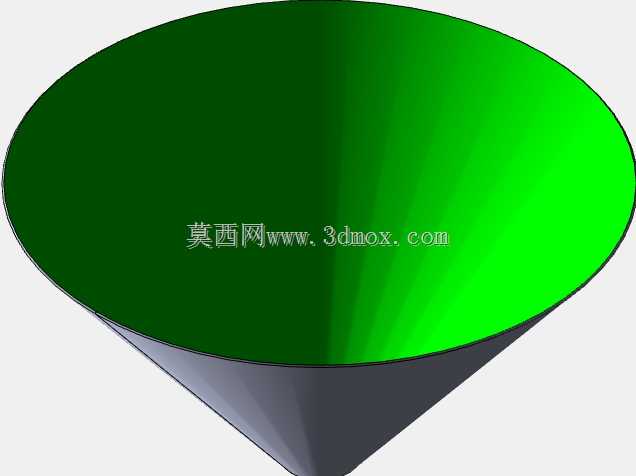

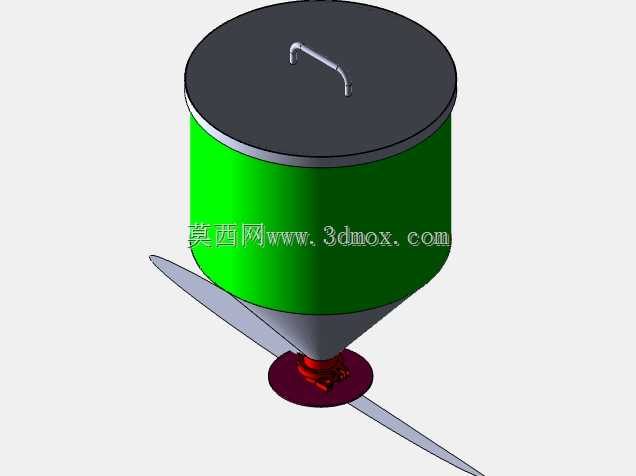

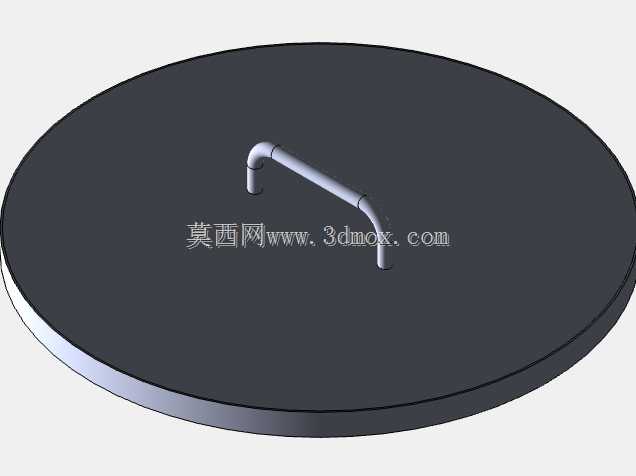

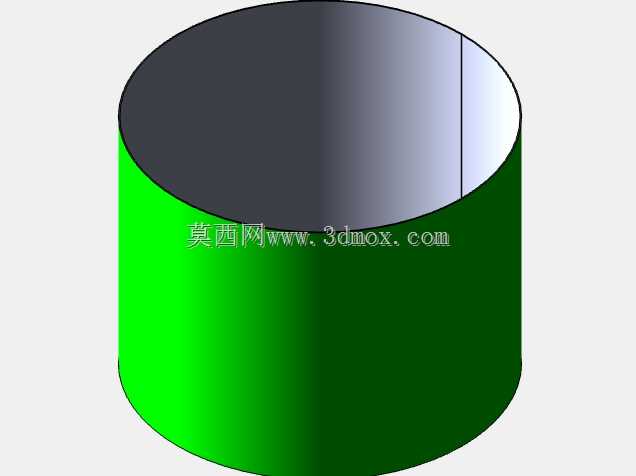

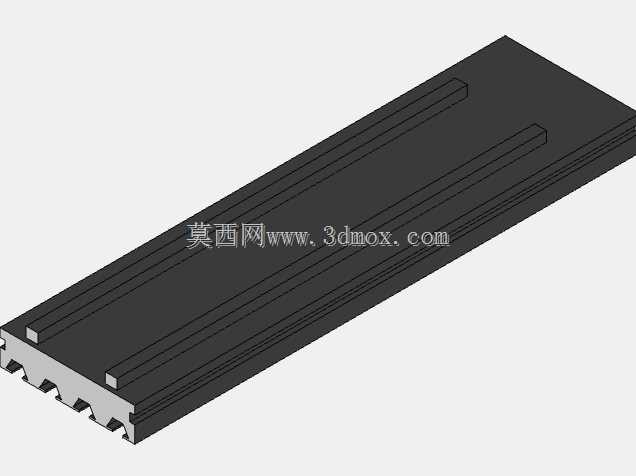

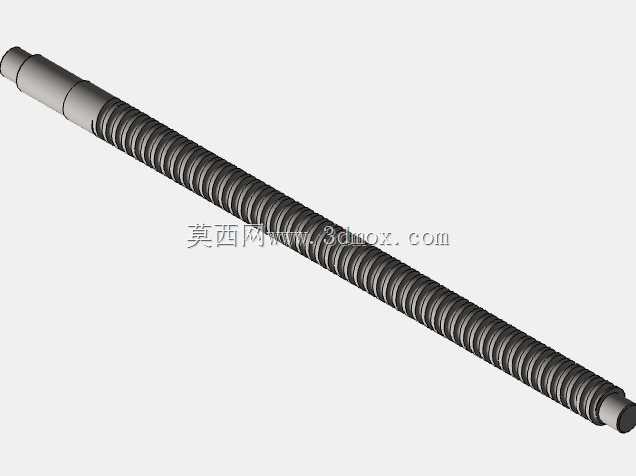

　　从功能实现逻辑来看，设备核心采用双灌装喷嘴布局，配合步进电机驱动的灌装执行机构，相比传统气缸驱动的灌装结构，步进驱动的行程控制精度更高，可根据不同灌装量需求精准调整活塞行程，定量误差可控制在±0.5%以内，同时步进驱动的运行速度曲线可通过参数调整，避免灌装启停时的物料喷溅、拉丝问题。配套的输送系统采用平顶链板结构，链板宽度适配常规瓶身直径范围，输送速度与灌装节拍做了联动匹配，当瓶体到达灌装工位时，输送机构自动停顿，定位机构伸出卡住瓶身，灌装头下行至瓶口内预设位置后开始灌装，灌装完成后灌装头回升，定位机构收回，输送链板启动将完成灌装的瓶体送至下一工位，整个循环无需人工干预，可实现连续自动运行。设备配套的40升原料罐设置在设备侧上方，依靠重力给灌装机构供料，罐底设置了倾斜出料角度，避免物料残留，罐身预留了液位检测安装位，可根据需求加装液位传感器实现缺料预警。

　　设计过程中优先考虑了设备的安装与运维边界，整体机架采用工业铝型材搭配钣金封板搭建，底部安装带刹车的万向脚轮，方便设备在车间内移位调整，设备整体占地宽度控制在1.2米以内，长度含输送段总长约1.8米，高度不含顶部警示灯为1.9米，可适配大部分常规车间的进门尺寸与生产线布局空间。操作侧设置了透明亚克力防护门，既可以观察内部运行状态，也能避免人员误触运动部件，防护门配备安全联锁开关，门体打开时设备自动停止运行，符合常规设备安全设计要求。设备的控制电箱集成在机架侧部，操作触摸屏与控制按钮设置在机架前端右上方，操作人员站在操作位即可完成参数调整、启停操作，无需额外移位。

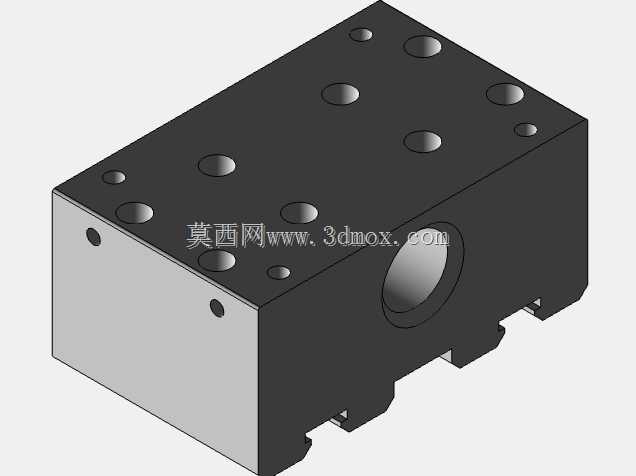

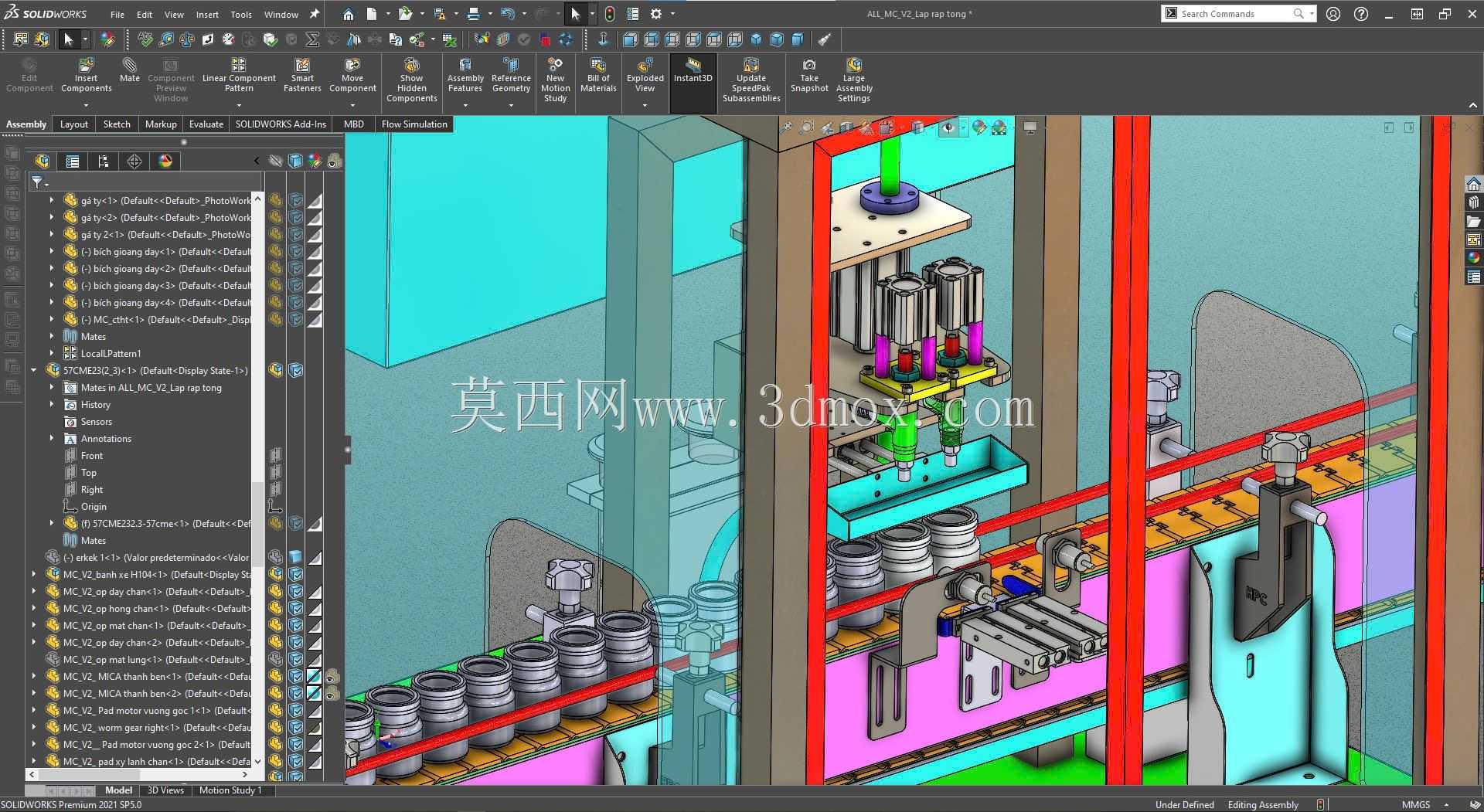

　　结构细节上，灌装头的升降导向采用双直线导轨搭配滑块的结构，保证升降过程的同轴度，避免灌装头与瓶口发生碰撞；输送链板的驱动端设置了张紧调节机构，长期运行出现链板松动时可快速调整张紧度，无需拆解整体输送段；原料罐与灌装机构之间的管路采用快装接头连接，换料清洗时可快速拆卸管路完成清洁，避免不同物料交叉污染。设备底部的钣金柜体预留了足够的电气元件安装空间，走线全部采用线槽规整布置，既方便后期检修排查线路，也能避免线路外露被物料污染或者被运动部件刮蹭。

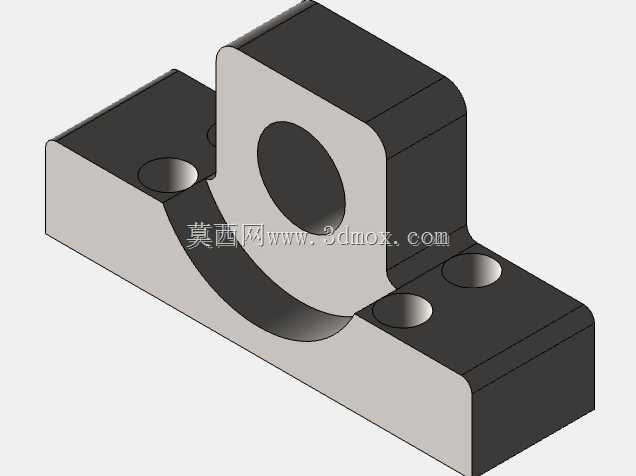

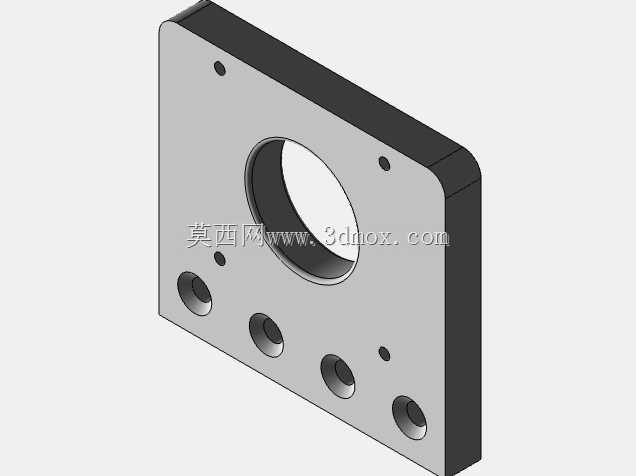

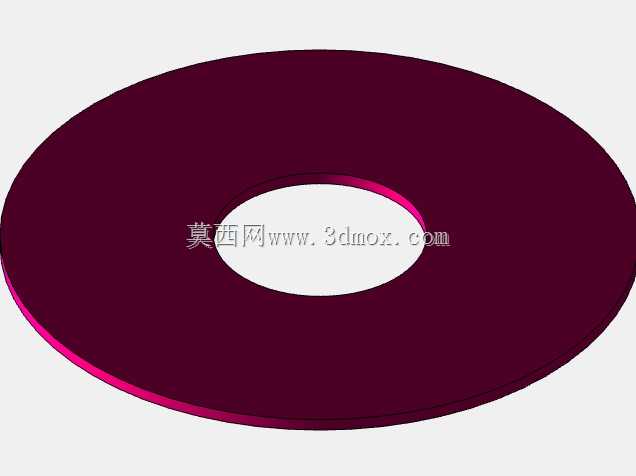

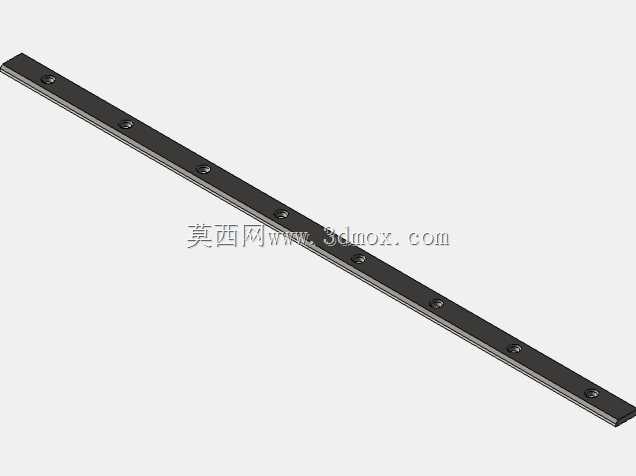

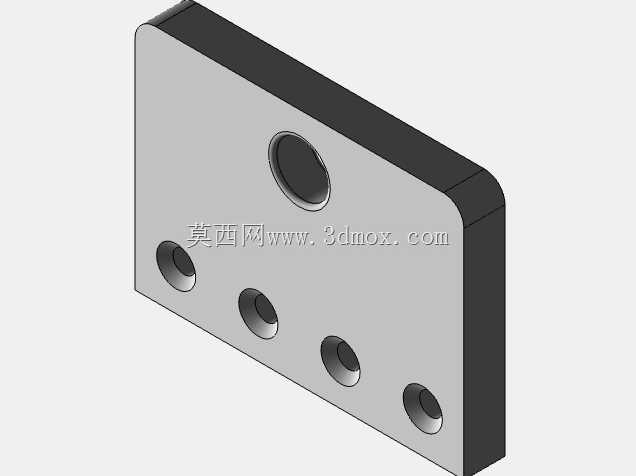

　　从建模的工程实用性角度，这套模型的所有配合尺寸都按照实际加工公差做了预留，铝型材的选型、脚轮的承重参数、步进电机的扭矩选型都匹配设备实际运行负载，建模时拆分了所有可拆换的零部件，比如灌装头密封圈、链板节、导向条等易损件都单独做了零件建模，方便后续出工程图时直接提取零件尺寸做加工，也方便设计人员在此基础上做适配不同物料的改型设计，比如针对腐蚀性物料可将接触物料的零件材质改为316不锈钢，针对大颗粒酱料可更换灌装阀结构，整体框架无需做大的调整即可快速完成改型，缩短同类设备的设计周期。
