光纤光电探测连接器结构三维建模

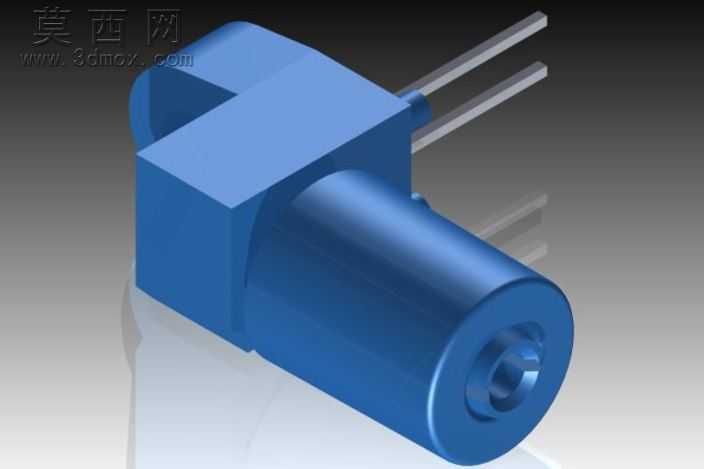

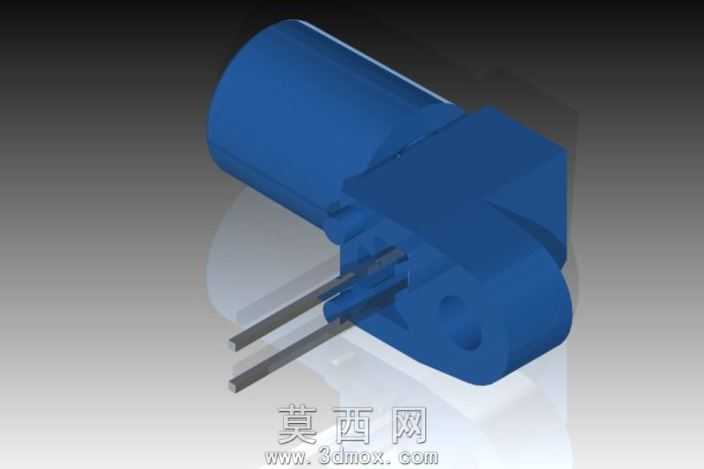

本模型为光纤Photologic探测连接单元，建模过程围绕工业级光电器件的实际结构特征展开，首先通过基准面定位确定器件的整体布局，将主体拆分为圆柱形光学腔体、方形安装基座、引脚接插段三个核心结构模块逐一构建。建模时优先保证光学腔体的同轴度精度，对前端的光纤耦合接口做了细节还原，包括接口内的定位台阶、聚焦透镜安装位的环形槽结构，确保腔体内部的光路通道尺寸符合光纤对接的公差要求。方形安装基座部分做了边角倒圆角处理，还原实际器件的注塑外壳特征，基座与圆柱腔体的衔接处做了平滑过渡的曲面处理，避免生硬的直角拼接，还原量产器件的外壳成型特征。引脚部分按照直插式器件的引脚间距、引脚直径参数建模，引脚与基座的连接位置做了凸台加固结构，还原实际器件引脚的根部防断裂设计。材质渲染阶段，主体外壳采用哑光蓝色工程塑料材质，调整材质的粗糙度、反光度参数还原注塑ABS外壳的质感，金属引脚采用抛光镀镍金属材质，添加轻微的环境反射效果模拟金属引脚的光泽，前端光学接口内部做了深色消光材质处理，模拟光器件内部的吸光结构，避免杂光反射影响渲染真实感。模型整体结构完整，各部件的装配关系清晰，没有出现结构干涉问题，既还原了该类光纤探测器件的外观特征，也保留了内部关键结构的尺寸参考性，可用于光电设备装配演示、光纤传感系统原理展示、电子元器件选型参考等场景，建模过程中对工业塑料件的拔模斜度、零件壁厚等注塑工艺特征也做了对应还原，保证模型符合实际生产的器件结构逻辑，没有出现违背工业制造常识的结构设计。
