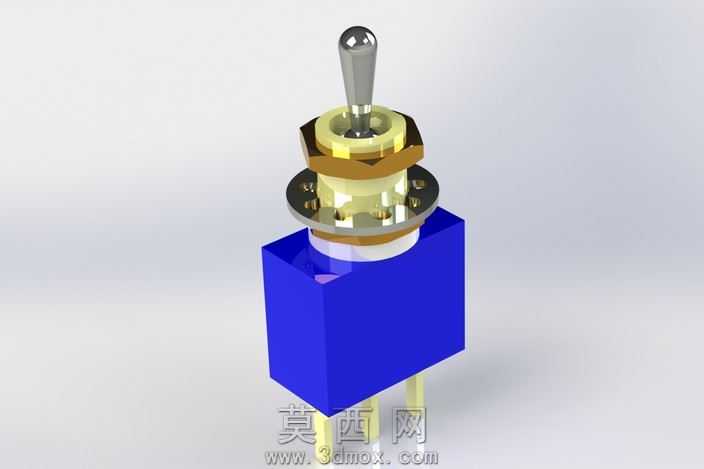

小型钮子摇臂拨动开关三维结构模型

本模型为小型钮子式拨动开关的全参数化三维建模成果，建模过程严格遵循实物等比例还原原则，完整复现该类开关从外部操作端到内部安装结构的全部细节。建模初始阶段先对开关各组成部件进行拆分规划，将整体结构划分为操作拨杆、顶部锁紧螺母、密封垫圈、金属安装法兰、绝缘基座、接线引脚六大独立模块，各模块单独完成建模后再进行整体装配约束，确保各部件间的配合间隙、装配层级完全符合实物的装配逻辑。拨杆部分采用回转类特征建模，顶端做球面抛光处理的金属操作头与下部金属杆身做一体化特征设计，还原金属拨杆的顺滑操作触感；顶部锁紧螺母采用标准细牙螺纹建模，螺纹牙型、螺距完全匹配小型钮子开关的通用安装规格，配套的金属平垫圈、绝缘密封胶圈分别赋予金属镀锌、橡胶半透明材质，还原密封结构的防护属性。中部金属安装法兰做环形安装孔设计，两个对称分布的安装孔用于开关在面板上的螺丝固定，法兰下部的绝缘隔层采用米黄色工程塑料材质，与上部金属部件形成清晰的材质区分。下部蓝色绝缘基座为开关的主体承载结构，采用方块状倒圆角造型，基座内部预留拨杆摆动的活动空腔，还原开关拨动摇摆的活动空间结构；底部伸出的两个直插式接线引脚采用黄铜金属材质，引脚做平直规整的长条造型，适配电路板直插焊接的安装需求。渲染阶段采用工作室柔光布光方案，金属部件添加轻微环境反射效果，蓝色塑料基座调整为哑光磨砂塑料质感，橡胶垫圈添加半透明漫反射属性，不同材质的光影层次清晰区分，既完整展现开关的外部造型特征，也清晰呈现各部件的装配层级与结构关系，可用于电器原理演示、产品装配教学、电子配件选型参考等场景。
