EBM外转子轴流散热风机结构设计

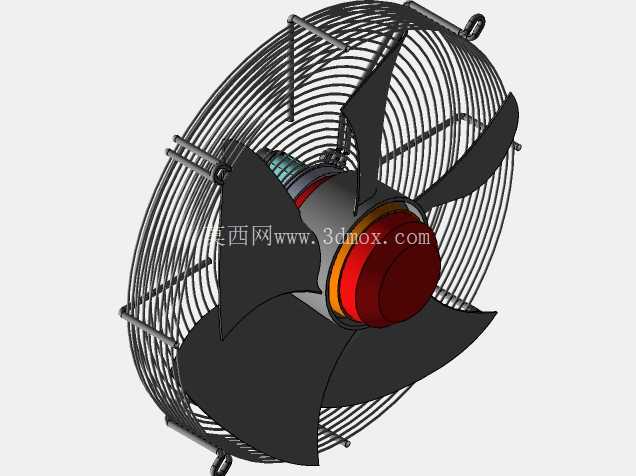

　　这款轴流风机的三维结构完整还原了外转子式通风散热设备的全部装配细节，从前期建模逻辑来看，建模过程优先梳理了核心部件的装配约束关系：首先锁定外转子电机的安装基准面，将电机壳体作为整个风机的装配核心，风叶、防护网罩、安装吊耳均以该基准面为参考完成定位，避免后续装配出现同轴度偏差。从实际工程应用场景出发，这类风机广泛应用于机柜散热、冷库冷凝机组通风、工业设备排风、暖通空调系统换热等场景，不同场景下对风机的风压、风量、安装尺寸的要求存在差异，该结构的网罩采用等距金属丝排布设计，既能够保证通风截面积满足风量要求，又可以避免异物进入风叶转动区域造成设备损坏，同时金属网罩的边缘做了卷边处理，安装过程中不会划伤操作人员。

　　风叶部分采用四叶后掠式设计，建模时对叶型的扭转角度做了精准还原，这种叶型设计能够在相同转速下获得更高的送风效率，同时降低转动过程中的气动噪音，叶片根部与外转子壳体的连接位置做了加厚过渡处理，能够承受长期高速转动产生的离心力，避免叶片根部出现应力集中导致的断裂问题。外转子电机的结构设计是这款风机的核心特点，电机转子直接与风叶连接，省去了传统内转子电机的传动连接结构，既缩小了电机的轴向安装尺寸，又提升了传动效率，电机尾部的接线端预留了足够的走线空间，方便现场安装时的线缆连接。

　　安装边界方面，整个风机的圆形网罩外沿预留了对称分布的安装固定点，可适配不同规格的安装支架，既可以采用壁挂式安装，也可以通过顶部的吊耳实现吊装，安装时需要注意预留足够的进风与出风空间，避免贴墙安装导致进风阻力过大影响散热效果。从结构细节来看，风叶与网罩之间预留了均匀的转动间隙，既保证了转动过程中不会出现擦碰问题，又尽可能缩小了间隙值减少漏风损失，电机前端的端盖做了散热筋设计，能够在风机运行过程中快速带走电机产生的热量，提升电机的连续运行寿命。

　　在设备选型匹配过程中，这类结构的三维模型能够帮助设计人员快速核对安装尺寸，提前模拟风机在设备内部的装配位置，校验风路走向是否合理，避免实际生产过程中出现安装干涉问题。建模过程中对所有部件的圆角、倒角细节都做了还原，比如网罩的金属丝交叉点的焊接凸起、风叶表面的脱模斜度、电机壳体的接缝位置，这些细节能够让模型在做装配仿真、渲染出图时更贴近真实产品的状态。对于结构设计人员来说，参考这类成熟的量产风机结构，能够在自主设计通风散热设备时规避很多常见的结构问题，比如风叶动平衡配重位置的设计、网罩的固定方式选型、电机与风叶的连接强度校核等，这些细节往往决定了风机产品的长期运行可靠性。
