径向引擎凸轮结构三维设计模型

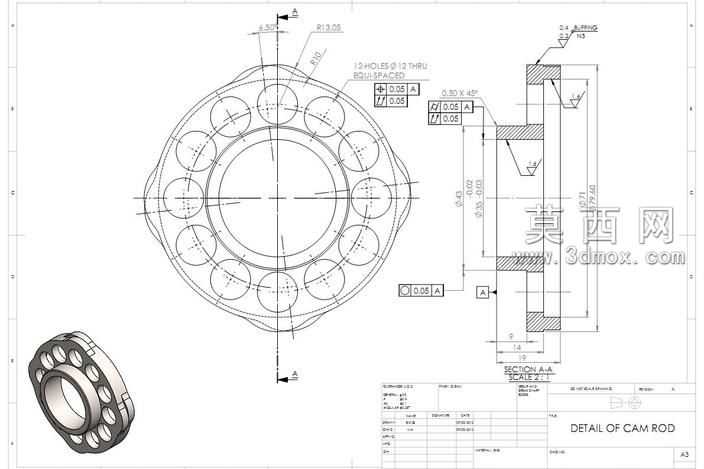

本模型为径向引擎配套凸轮构件，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械加工图纸的形位公差要求，对凸轮的轮廓曲线、端面安装孔位、中心轴孔配合尺寸进行1:1精准还原。建模初始阶段先以回转特征构建凸轮的基体轮盘结构，确定中心基准轴与端面基准面，再通过样条曲线拟合径向凸轮的工作轮廓，保证轮廓曲面的曲率连续，满足引擎配气或传动过程中的运动平顺性要求。轮盘端面的12个等距安装孔采用圆周阵列特征生成，每个孔的倒角、沉头结构均按照图纸标注的尺寸参数逐一绘制，确保安装时的定位精度与配合公差。模型附带的二维工程图完整标注了各关键尺寸的公差范围，包括中心轴孔的圆柱度公差、端面的垂直度公差、凸轮轮廓的轮廓度公差，可直接用于后续的加工工艺编制。渲染阶段采用金属材质模拟凸轮构件的合金钢材质属性，调整材质的粗糙度、金属度参数还原精加工金属表面的哑光金属质感，对凸轮工作轮廓面做轻微的高光处理，突出轮廓曲面的加工精度与结构特征。结构设计上，该径向凸轮采用盘式结构，中心通孔用于与引擎凸轮轴配合传动，端面均布的安装孔用于与传动端盖或正时构件连接，凸轮的径向轮廓曲线经过运动学仿真验证，可在引擎运转过程中按照预设的运动规律推动从动件完成往复动作，保证引擎进排气或喷油动作的正时准确性。建模过程中对所有锐边均做了倒角处理，还原实际加工过程中的去毛刺工序，避免应力集中问题，同时对各配合面的尺寸预留了合理的加工公差区间，保证模型导出后可直接用于工程出图、数控加工编程以及引擎的运动仿真装配，能够适配径向引擎的整体装配需求，可直接导入多类三维软件进行后续的虚拟装配、干涉检查以及动力学分析，为引擎的整体设计验证提供精准的零部件模型支撑。
