径向式涡轮叶片结构三维设计

　　从实际安装边界来看，叶片整体为中心对称回转结构，中心轮毂设置有同轴安装通孔，可直接与动力输出轴或传动轴配合，安装时通过轴肩定位与端面紧固件锁紧，不需要额外设计复杂的定位工装，适配常规的过盈配合加键连接的传动结构，能够满足高转速下的扭矩传递需求，避免运行过程中出现叶片与轴的相对滑移。设计过程中首先确定了轮毂的基准直径，轮毂直径与叶片外圆直径的比值控制在0.32区间，这个比例是小尺寸径向涡轮的常用设计区间，既能够保证中心轴孔有足够的布置空间满足轴的强度要求，也不会因为轮毂占比过大压缩叶片的有效做功面积。在流体能量转换类设备的核心部件设计中，涡轮叶片的结构合理性直接决定整套设备的能量转换效率与运行稳定性，这类叶片广泛应用在中小型涡轮增压器、微型燃气轮机、工业透平膨胀机、流体能量回收装置等场景中，承担着将流体动能与机械能相互转换的核心作用。本次设计的径向排布涡轮叶片，采用等厚直叶片沿中心轮毂周向均匀阵列的结构形式，区别于复杂扭叶片的大曲率设计，这类直叶片结构加工难度更低，在小流量、高转速的工况场景下具备更稳定的气动表现，不会因为叶片型面的复杂曲率在小流量区间产生严重的气流分离问题。

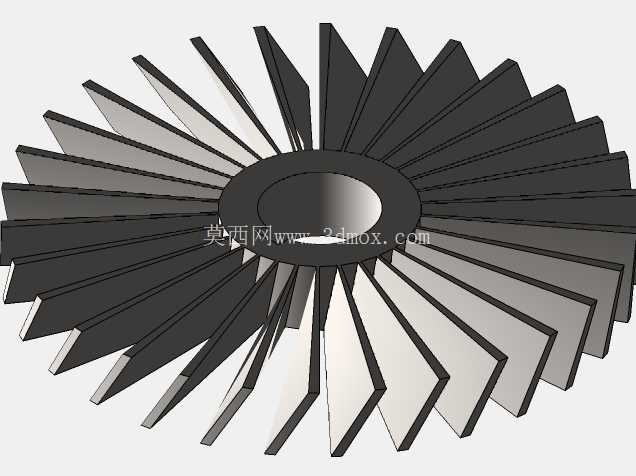

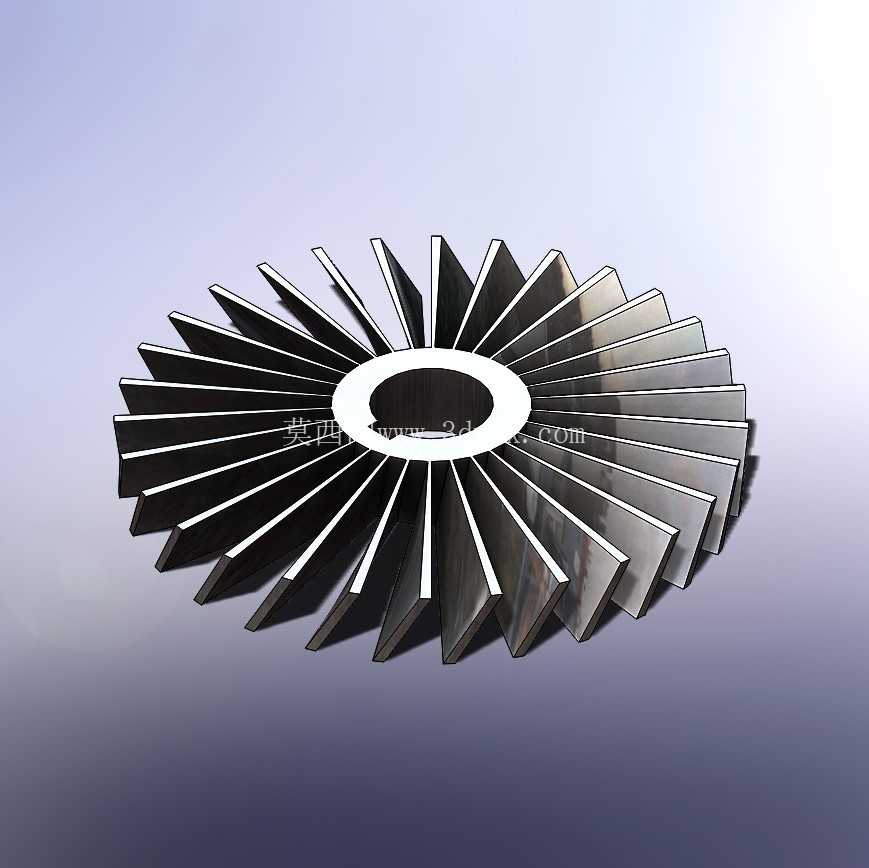

　　叶片数量设置为31片，这个数量是在综合考虑叶片稠度与流道宽度后确定的，叶片数量过少会导致单个流道过宽，流体在流道内的流动损失增大，叶片数量过多则会导致流道过窄，增加流体的沿程摩擦损失，同时提升加工过程中的工艺难度，31片的排布能够在两类损失之间找到平衡点，适配常规的亚音速流动工况。单枚叶片的型线采用直线型设计，叶片从轮毂根部向外缘延伸过程中保持等厚度，叶片安装角沿径向保持一致，这种设计虽然在变工况下的效率略低于扭叶片，但结构强度更高，在高转速运行时叶片根部的应力分布更均匀，不会因为扭叶片的复杂型面出现局部应力集中的问题，能够承受更高的离心载荷，适合长期在额定转速下稳定运行的工况场景。

　　叶片与轮毂的连接采用一体化结构设计，避免了装配式叶片存在的连接间隙问题，从根源上消除了连接部位的应力集中与松动风险，一体化结构也更适合采用精密铸造、五轴铣削或者3D打印的方式进行加工，加工完成后只需要对叶片表面进行简单的抛光处理就可以满足使用要求，不需要额外的装配工序。从实际使用场景来看，这类结构的涡轮叶片既可以用在动力输出端，作为燃气轮机、涡轮增压器的做功部件，将高温高压气体的能量转换为轴的旋转机械能输出，也可以反向使用作为涡轮泵的叶轮，通过轴带动叶片旋转对流体做功，提升流体的压力能，在小型流体输送、能量回收回路中都有广泛的适配性。设计过程中也充分考虑了运行过程中的动平衡要求，所有叶片的周向角度偏差控制在±0.1°以内，单枚叶片的重量偏差控制在0.5%以内，确保整体转子装配完成后不需要进行大幅度的动平衡去重就可以满足G2.5级的动平衡精度要求，适配每分钟上万转的高转速运行场景，避免高转速下因为不平衡量过大产生剧烈振动，损坏轴承与轴封部件。叶片的外缘没有设置额外的围带结构，这种开式叶轮的结构流道更通畅，不容易被流体中的杂质堵塞，在输送含有少量微小固体颗粒的流体场景下，比带围带的闭式叶轮有更强的适应性，不会因为颗粒卡在围带与叶片的间隙中造成叶片卡滞或者磨损。

　　叶片的厚度选择也充分考虑了强度与流动损失的平衡，叶片过厚会增加流道的阻塞效应，降低有效通流面积，叶片过薄则会导致叶片根部的离心应力过大，在高转速下出现叶片断裂的风险，本次设计的叶片厚度在保证根部弯曲强度满足1.5倍额定转速离心载荷要求的前提下，尽可能压缩叶片厚度，降低流动过程中的尾迹损失。在实际选型适配过程中，这类直叶片径向涡轮不需要复杂的可调导叶结构配合，采用固定的进气壳就可以实现稳定的能量转换，整体结构更简单，维护成本更低，适合在对设备可靠性要求高、维护条件有限的场景下使用，比如分布式能源系统的小型透平、工业流程中的余压能量回收装置、车用小型涡轮增压器的低压级叶轮等场景，都可以直接基于这个结构进行尺寸缩放适配，不需要对叶片型线做大幅度的调整。
