卧式不锈钢承压储水罐体结构设计

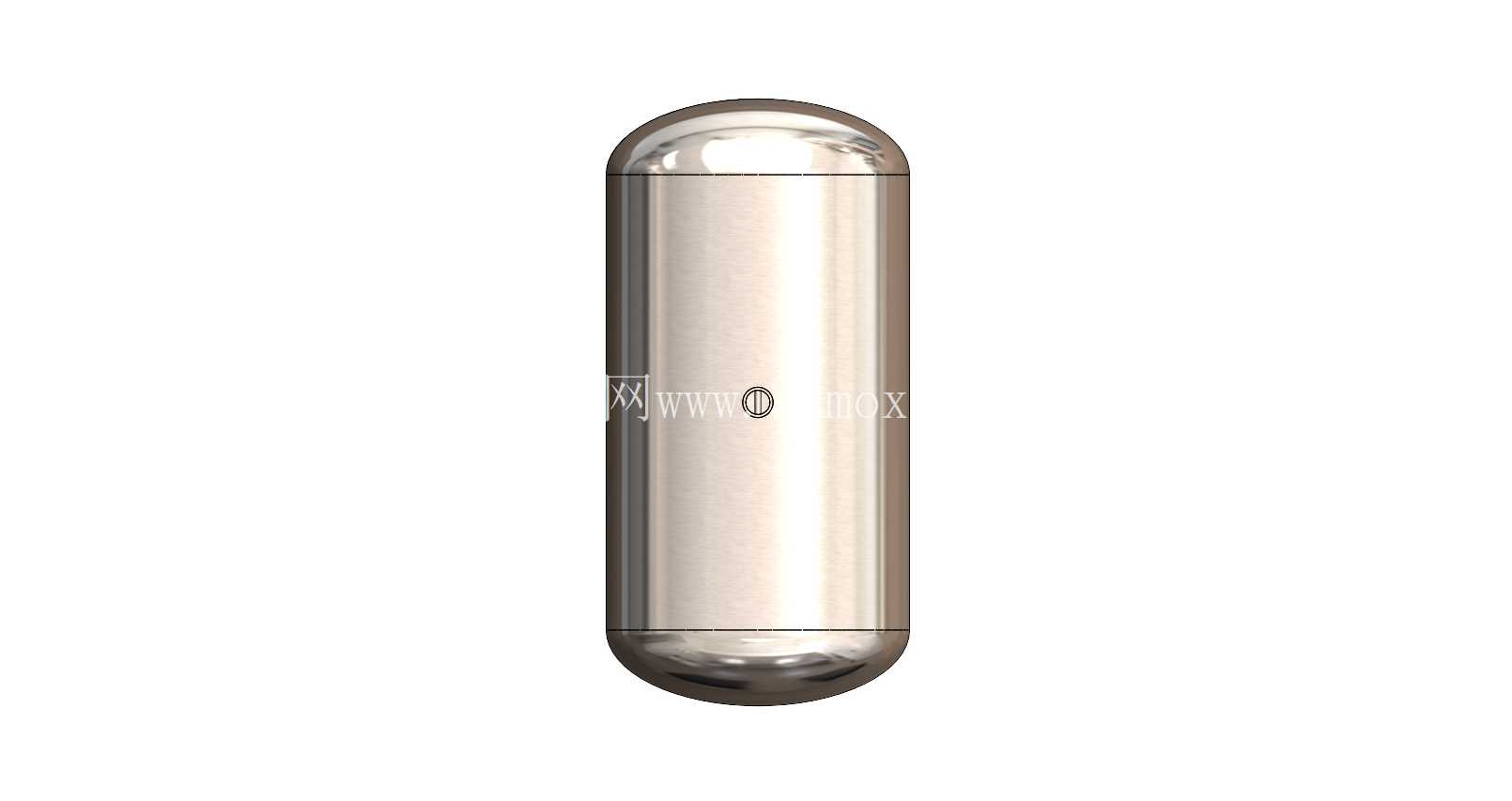

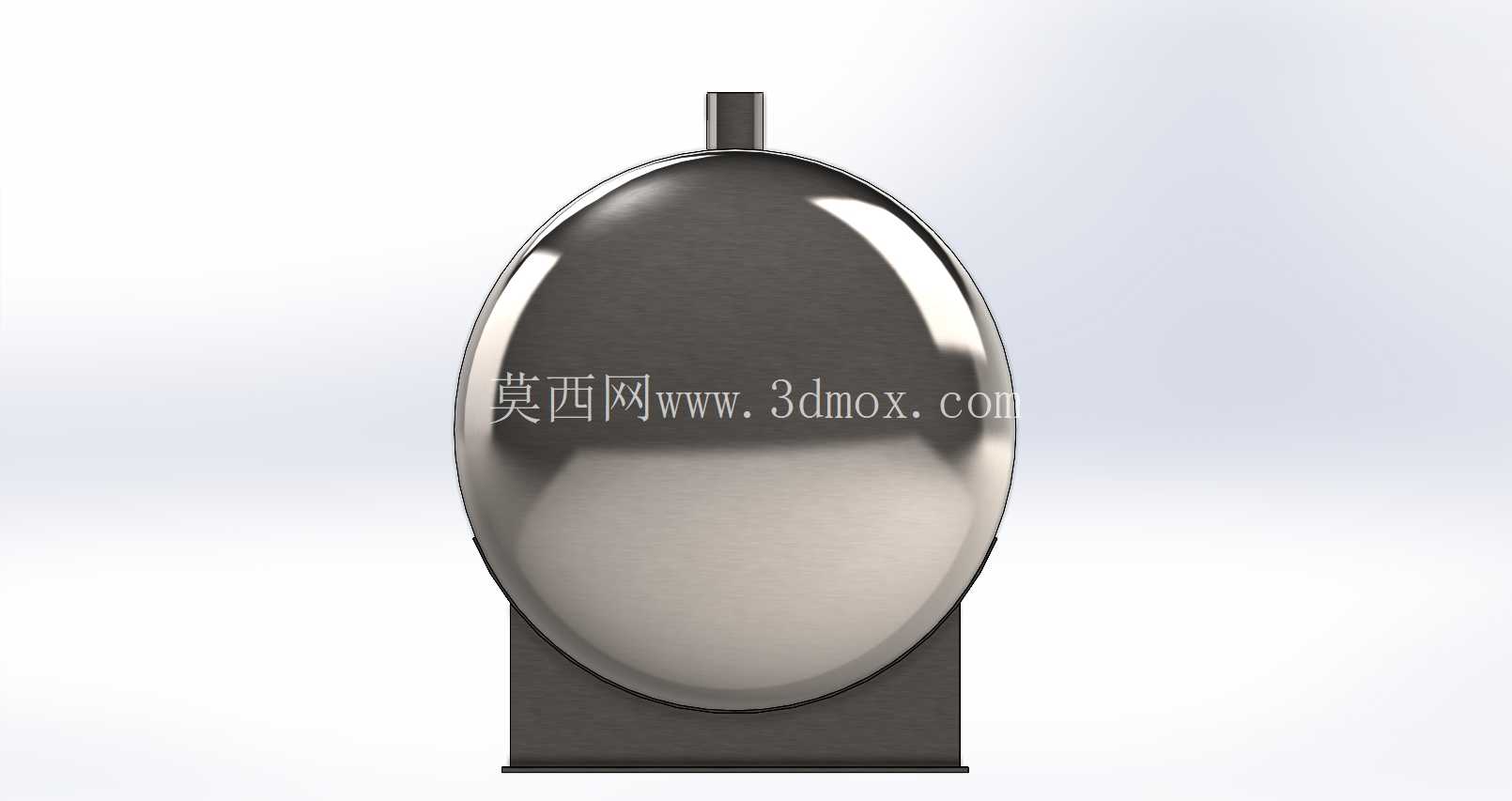

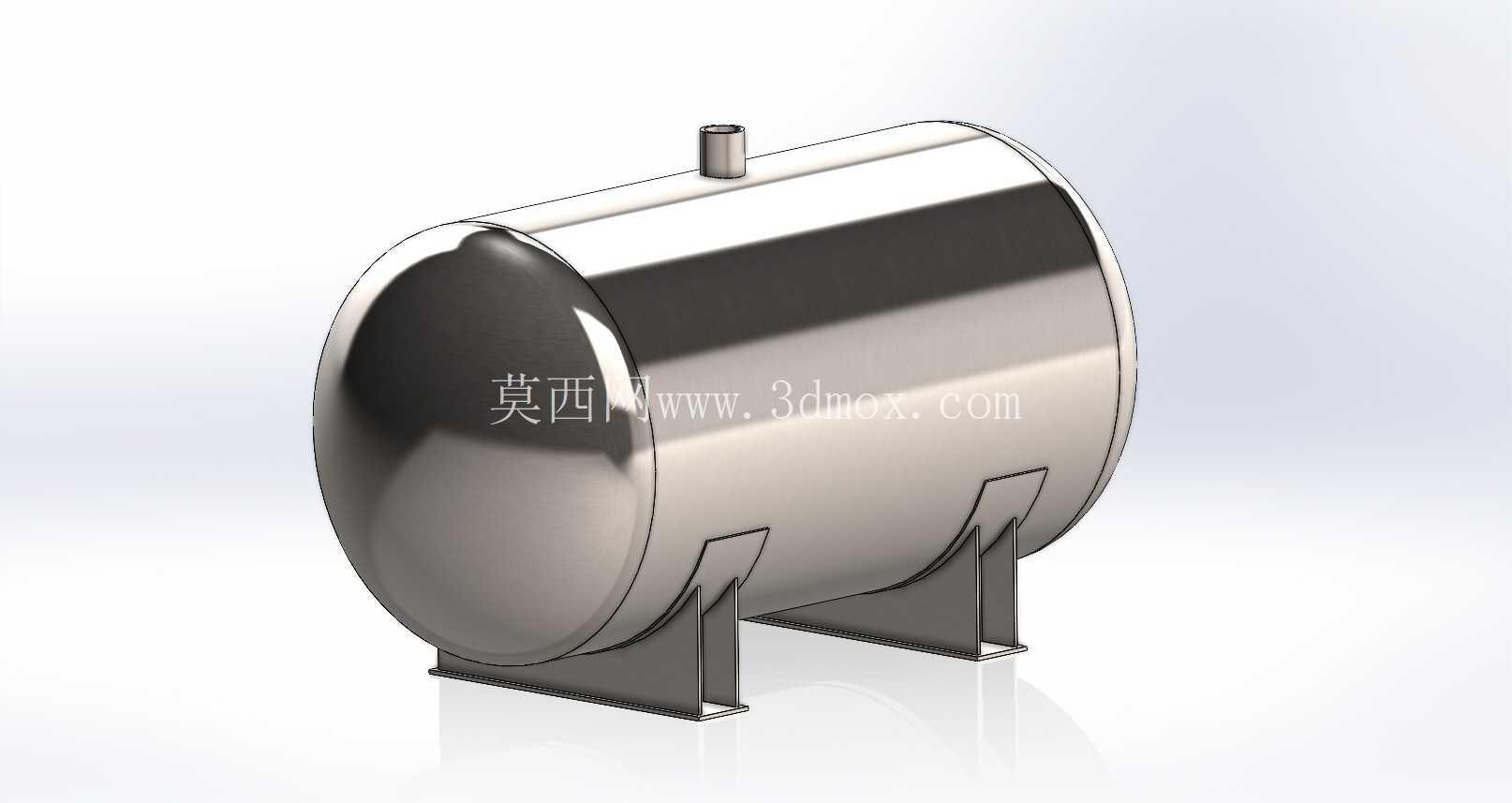

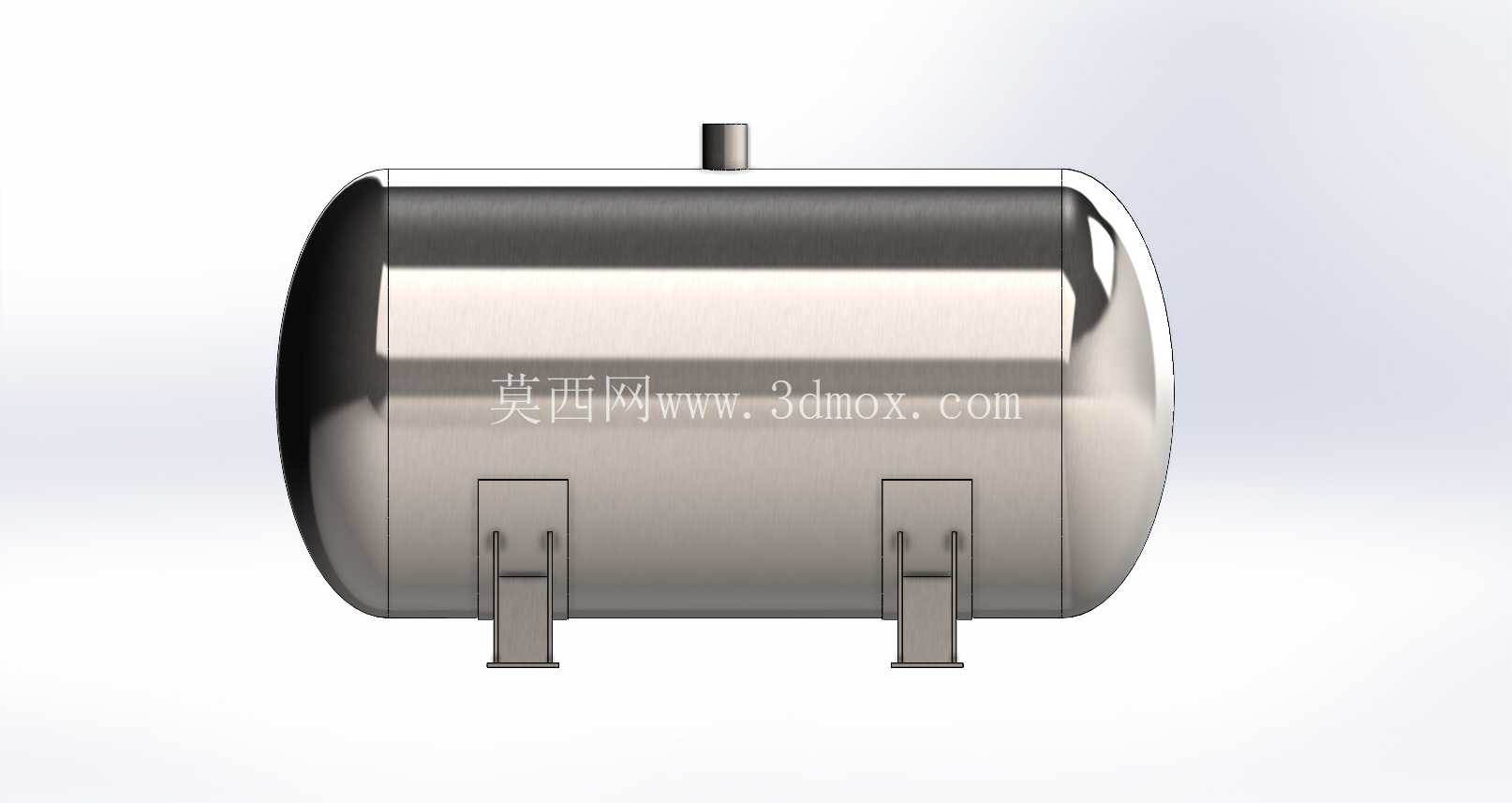

　　在中小型工业供汽、民用采暖供水以及小型生产工艺储液场景中，卧式承压储液罐体是应用频次极高的静设备类部件，本次呈现的不锈钢卧式罐体结构，完全围绕落地式安装的承压储水、储汽工况做结构匹配，没有冗余的装饰性设计，所有结构特征都服务于实际使用需求。从安装边界来看，该罐体采用双鞍式支座支撑，两个支座沿罐体轴向对称分布，支座底部预留了与预埋基础或者设备机架连接的螺栓过孔，安装时不需要额外做复杂的支架焊接，只要保证安装基础的平面度误差控制在千分之二以内，就能避免罐体因支撑不均产生的附加弯曲应力，罐体的整体长径比控制在2:1左右，这个比例是卧式承压容器兼顾容积利用率和安装稳定性的最优区间，既不会因为筒体过长导致运输、吊装时挠度超标，也不会因为直径过大占用过多横向安装空间，适合布置在厂房底层、设备间角落这类空间受限的区域。

　　从功能特性来看，罐体顶部设置的单接口是介质进出或者仪表安装的预留接口，接口采用标准凸缘结构，能够直接匹配对应通径的管道法兰或者螺纹接头，不需要现场额外做接口改制；筒体两端采用标准椭圆形封头，这种封头形式的应力分布均匀，在相同承压等级下比平盖封头节省30%左右的材料厚度，同时封头和筒体的连接环缝位置做了圆弧过渡，能够有效降低焊接残余应力集中，避免长期承压运行过程中焊缝位置出现疲劳裂纹。

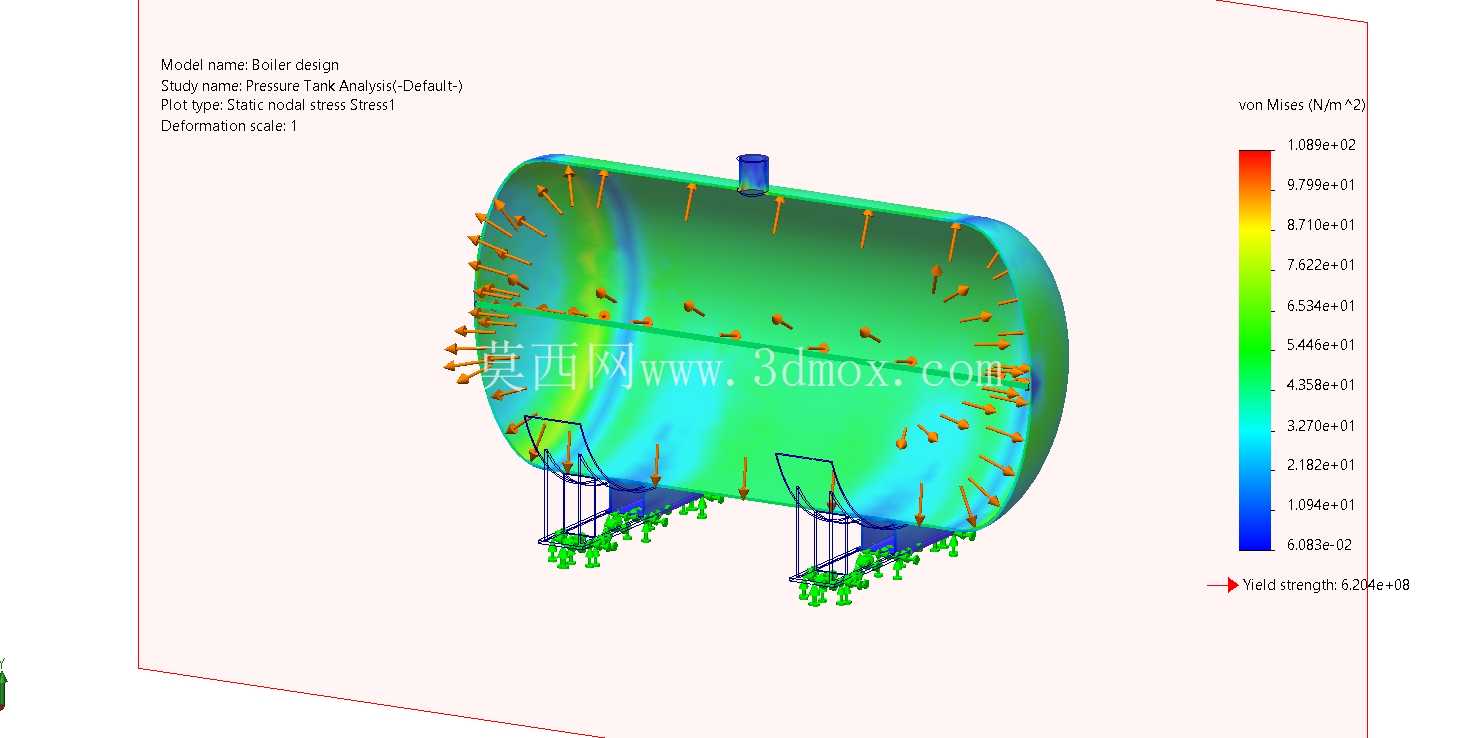

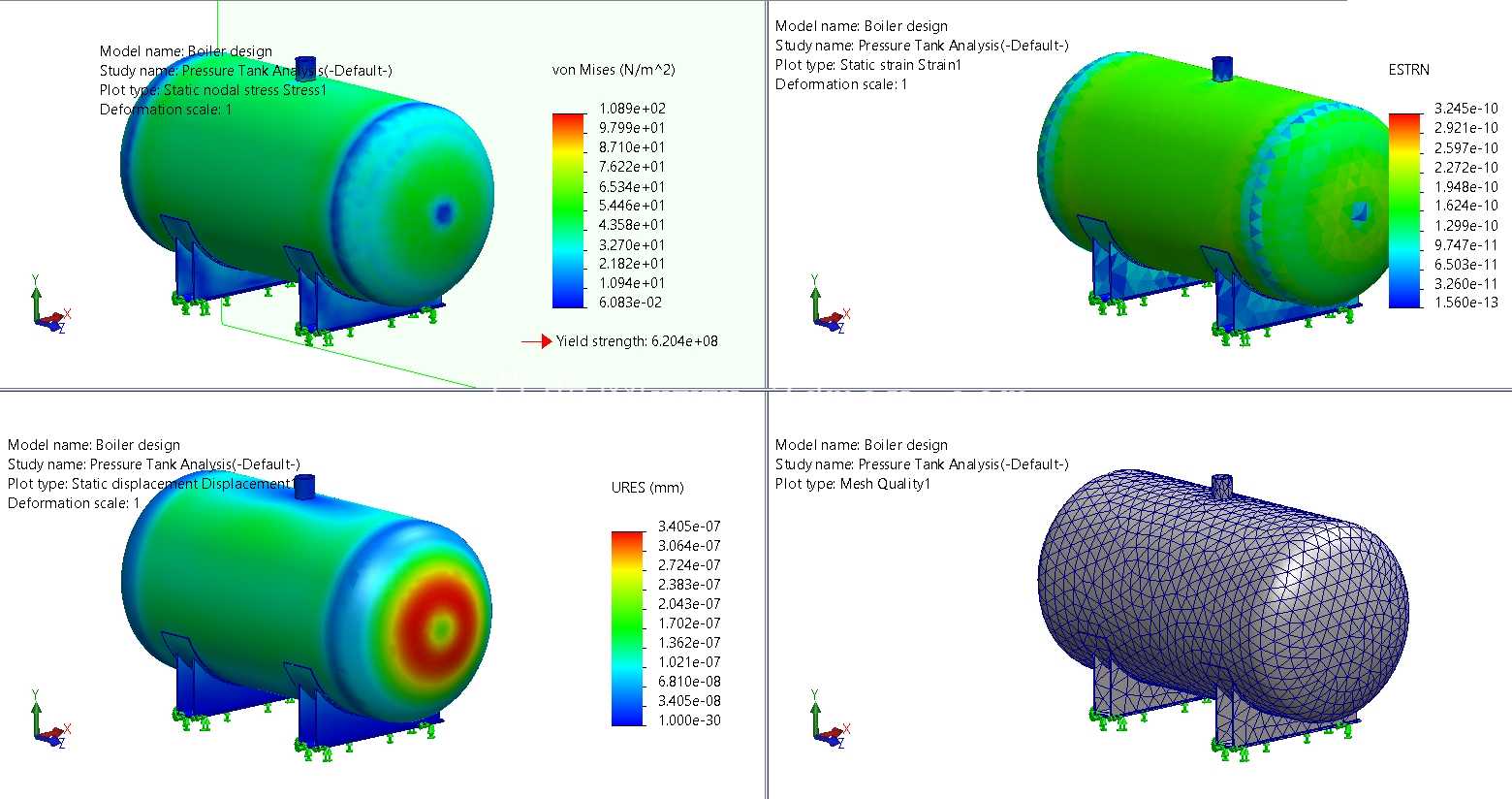

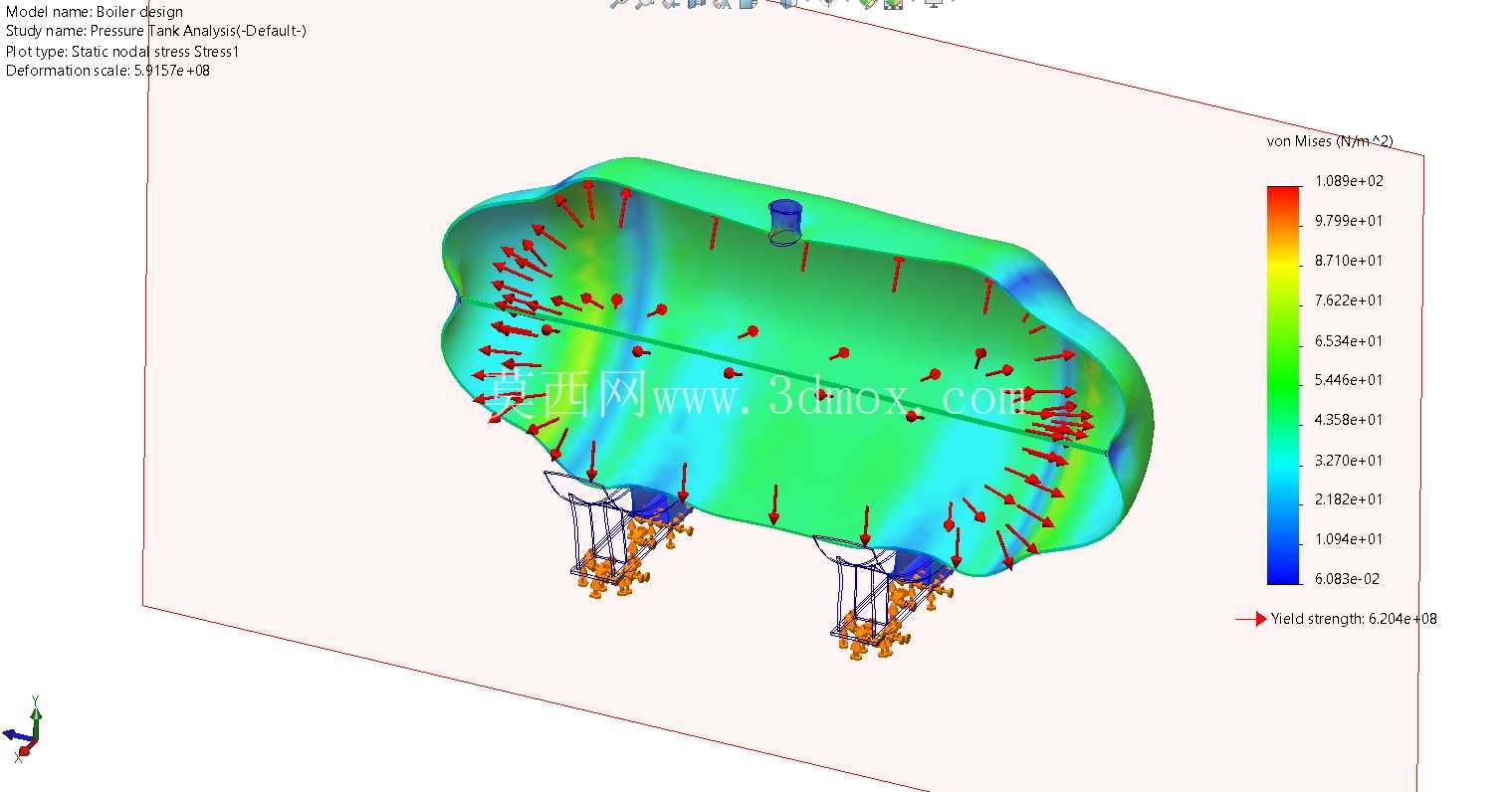

　　设计思路上，整个罐体的壁厚取值完全按照薄壁容器的薄膜应力理论计算，针对0.6-1.0MPa的常规工作压力区间做了1.5倍的安全余量预留，筒体和封头都采用等厚度设计，方便板材下料和卷制加工，减少不同厚度板材拼接带来的焊接工序；鞍式支座的立板和底板之间设置了三角加强筋，筋板的间距和厚度匹配罐体满液状态下的总重量，能够保证支座在满载荷下不会出现失稳变形，同时支座和筒体接触的位置做了与筒体外径完全贴合的圆弧面，增大接触面积，避免局部压应力过大导致筒体表面出现凹陷。实际应用中，这类罐体既可以作为小型热水锅炉的配套储水罐，储存加热后的承压热水，为末端采暖或者生产用水点提供稳定的热水缓冲容积，避免锅炉频繁启停；也可以作为小型工艺系统中的缓冲罐，稳定管路系统的压力波动，减少水锤现象对泵阀类部件的冲击；部分对卫生等级有要求的食品、制药生产场景中，这种不锈钢材质的罐体经过表面抛光处理后，还可以作为洁净流体的中转储罐，不会因为材质锈蚀污染储存介质。

　　需要注意的是，这类卧式罐体安装时要保证沿轴向有千分之一左右的坡度，坡向排污口一侧（本模型未展示排污接口，实际工程应用中会在筒体最低位置增设排污接口），方便定期排空罐体内的沉积杂质；顶部接口如果作为安全附件安装口使用，需要匹配对应压力等级的安全阀和压力表，保证超压时能够及时泄放压力，避免罐体出现超压失效的风险。整个模型的结构细节完全还原了实际加工中的工艺特征，比如封头和筒体的对接焊缝预留、支座的焊接坡口位置、接口的凸缘加厚结构，都能够直接作为结构设计的参考，不需要再做过多的工艺性修正，对于刚接触压力容器结构设计的从业者来说，能够直观理解卧式承压罐体的结构组成和各部件的作用逻辑，避免设计中出现结构受力不合理、安装尺寸不匹配的常见问题。
