百吨级风冷冷凝器改造结构设计方案

　　在大型商用制冷系统的运维改造场景中，风冷冷凝器作为制冷循环的核心散热终端，其结构适配性直接决定整套冷水机组的运行能效与工况稳定性。这套改造结构针对大型冷水机组原配冷凝器的散热冗余不足、气流组织不合理、现场安装边界受限等实际工程问题做了针对性优化，适配百吨级制冷量的风冷散热需求，多用于大型商业综合体中央空调系统、工业制程冷却机组的室外散热段改造替换。

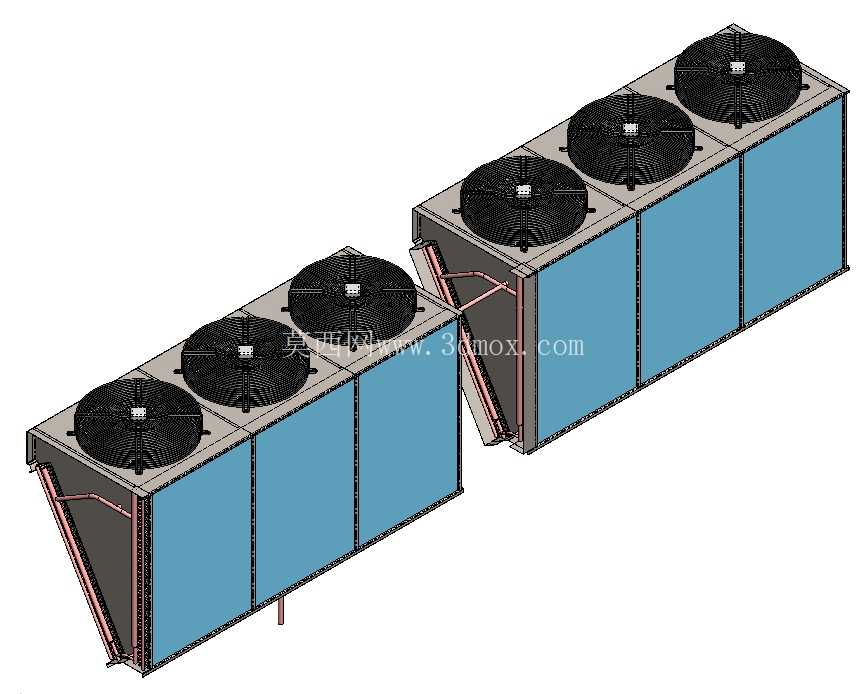

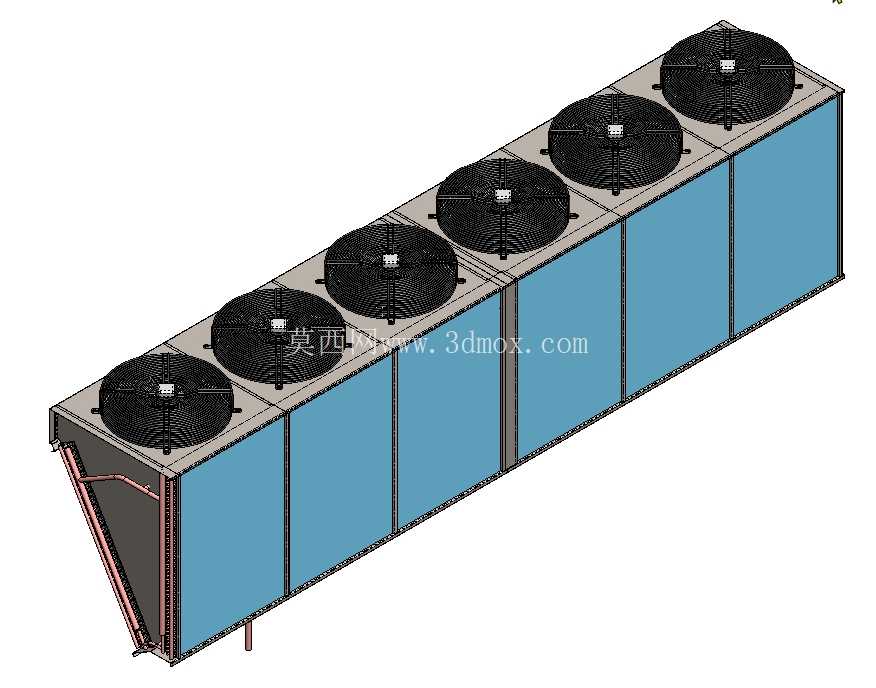

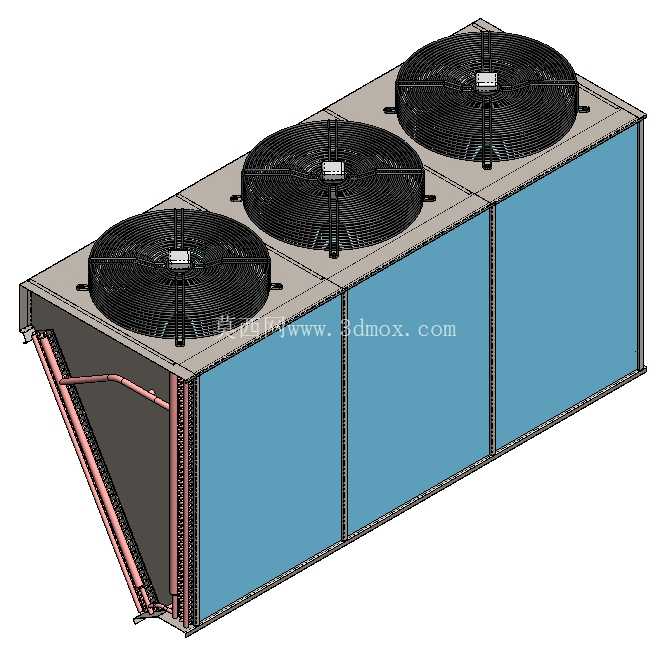

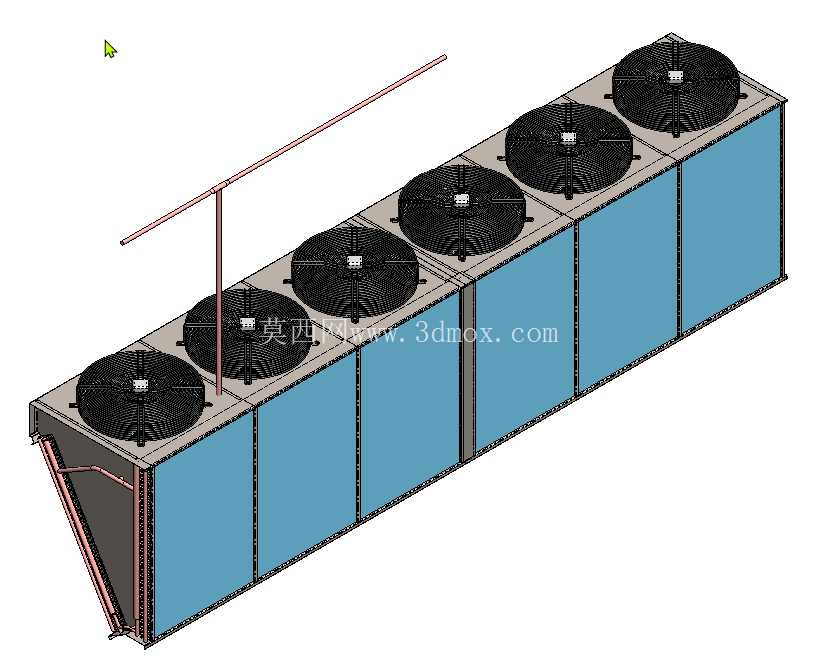

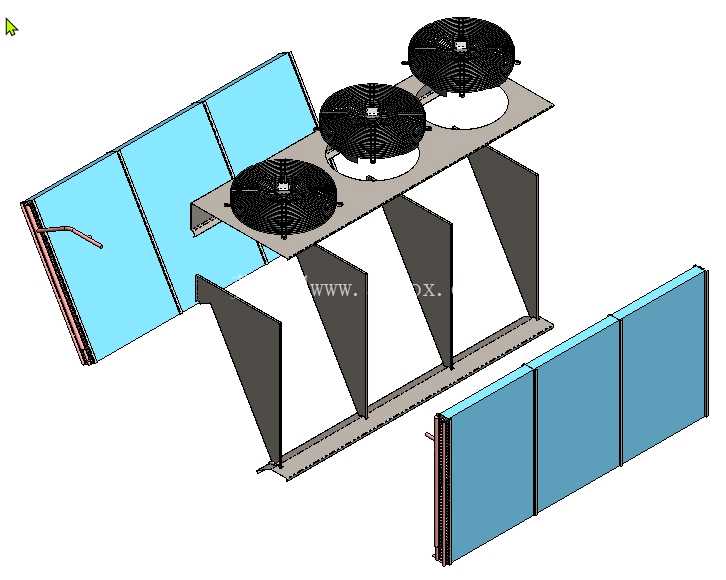

　　从实际功能层面看，该冷凝器承担制冷回路中高温高压气态制冷剂的冷凝放热职责，通过轴流风机驱动环境空气横向掠过翅片换热管束，将制冷剂携带的热量直接排放到大气中，无需配套冷却水循环管路与冷却塔，大幅降低水冷系统的水处理、管路维护成本，尤其适合水资源匮乏区域或者室外安装空间充足、不便于布设冷却水管路的项目场景。整套设备采用模块化分段式结构，单段换热单元集成了V型布置的翅片换热盘管、顶置式轴流风机组、侧边承力框架与分段连接法兰，现场安装时可根据预留安装场地的长宽尺寸灵活调整拼接方式，无需额外定制异形转接构件。

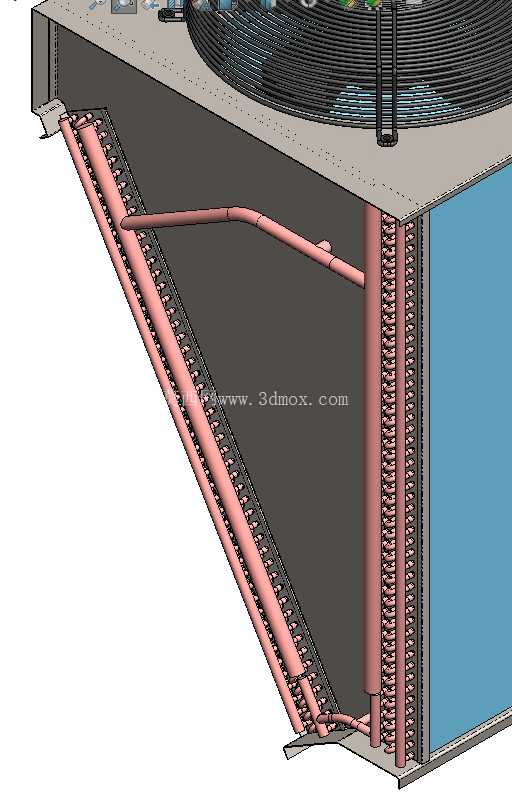

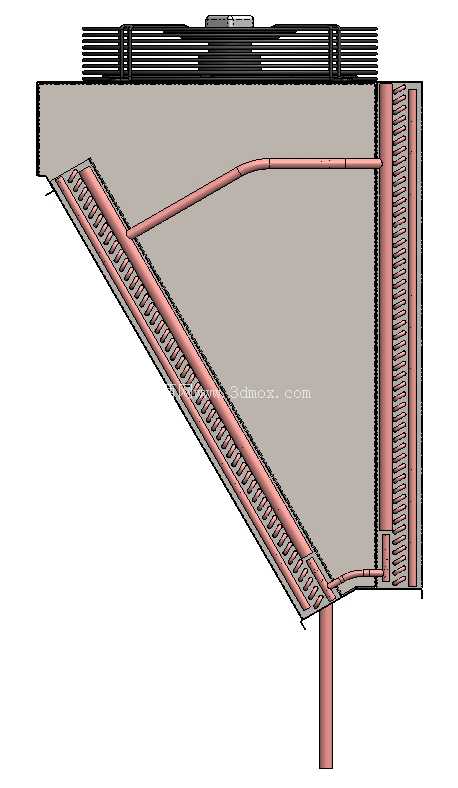

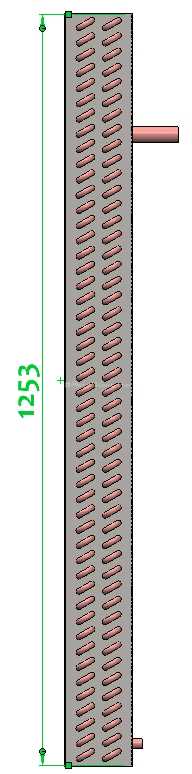

　　设计过程中首先修正了原配设备的气流短路缺陷，将风机安装位的导流边做了折边延伸处理，避免风机排出的热空气被再次吸入换热盘管进风侧，同时调整了翅片间距与盘管排布角度，在保证空气流通截面积的前提下提升换热管与空气的接触时长，兼顾高湿环境下的凝水排放顺畅度，避免翅片间积水积灰导致换热效率衰减。承力框架采用型钢焊接成型，侧边预留的检修口可在不拆解整体框架的前提下完成单根换热管的检漏与更换，底部支撑脚预留长条形安装孔，可适配现场混凝土基础的预埋螺栓位置偏差，降低现场安装的对位难度。

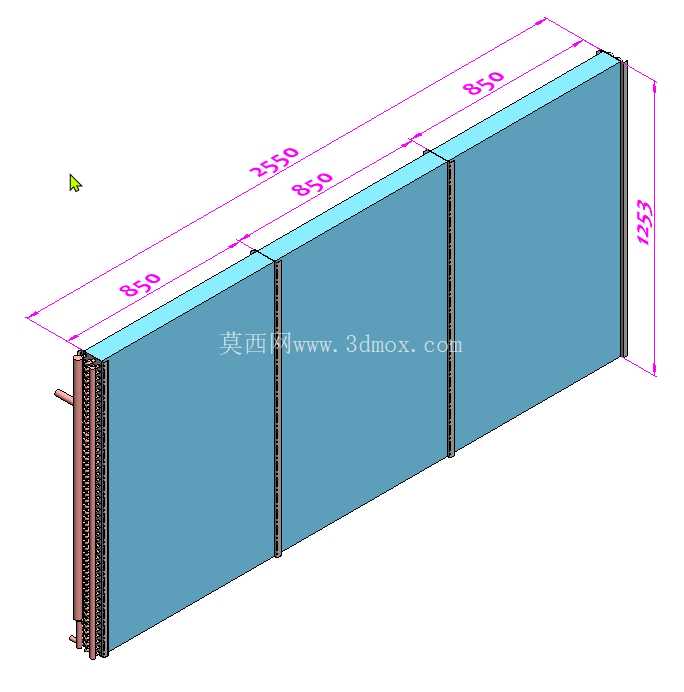

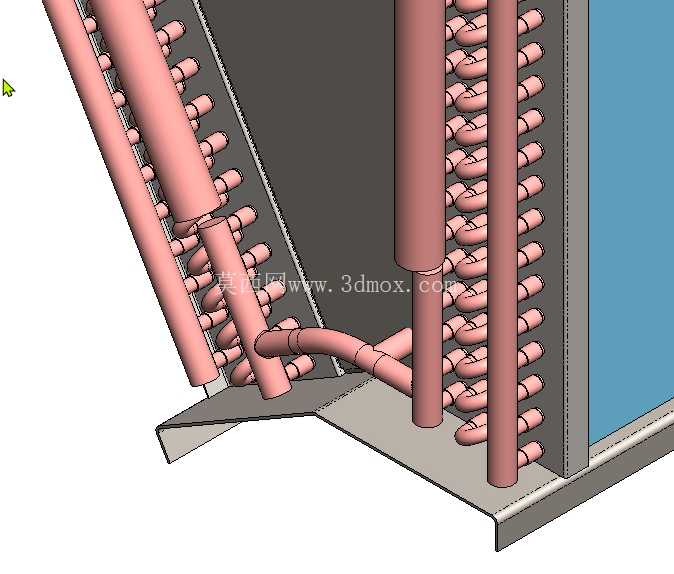

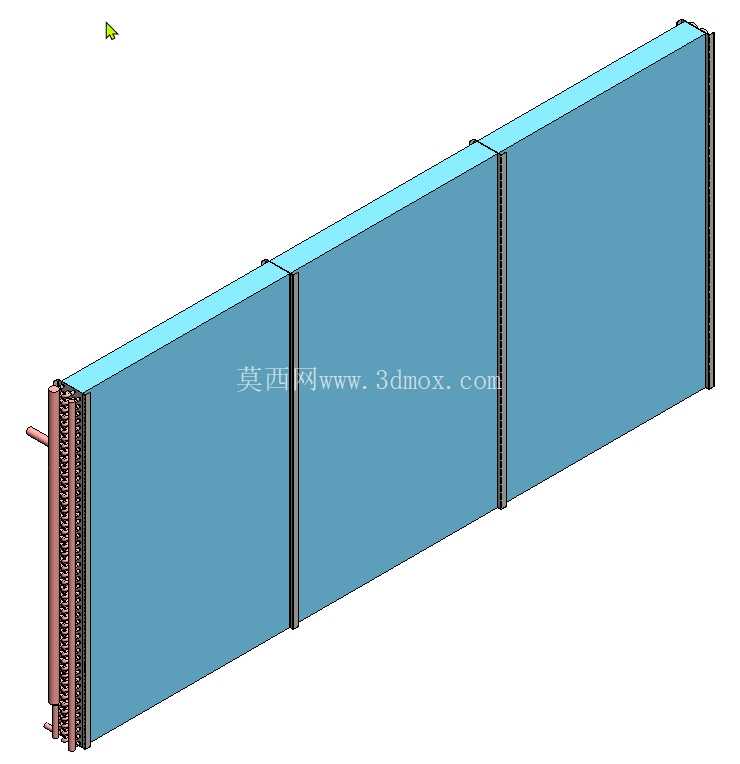

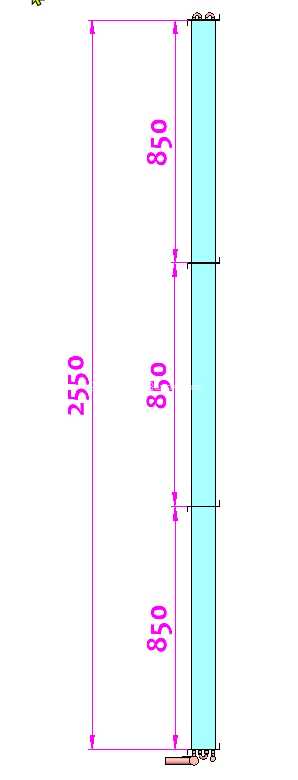

　　从安装边界尺寸来看，单组三段拼接后的设备整体进风侧预留不小于1.2米的检修维护空间，风机顶部出风段避开上方遮挡物，避免热空气回流；设备底部架空高度不小于0.3米，满足冷凝水排放与管路接驳的操作空间，进出制冷剂管路设置在设备侧边的分段连接位置，可根据现场管路走向选择左侧或者右侧接驳，无需额外增加弯头转接。换热盘管采用铜管铝翅片结构，管内流道做了等阻优化，保证每一路换热管内的制冷剂流量分配均匀，避免局部管路出现过冷或者过热导致的冷凝压力波动；风机采用顶置垂直出风方式，相比侧出风结构可降低设备运行时的气流噪音对周边低层区域的影响，风机支架与框架之间设置减震垫，减少风机运行时的振动传递到建筑基础。

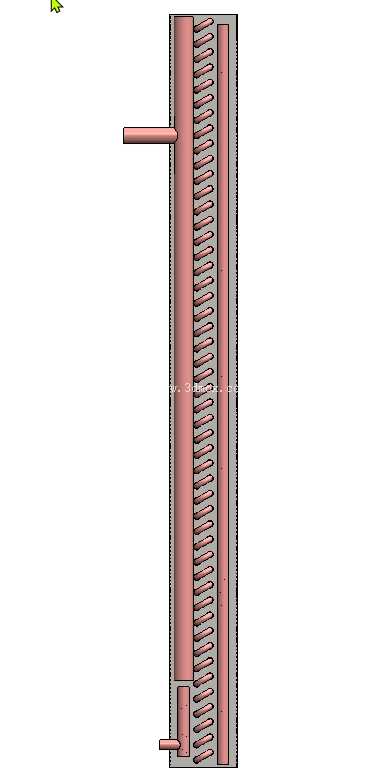

　　在结构细节处理上，分段拼接位置采用耐候橡胶密封垫做接缝密封，避免雨水渗入框架内部腐蚀承力构件，框架外表面采用户外级粉末喷涂处理，可适应长期室外日晒雨淋的工况，减少锈蚀风险。针对改造项目常见的原有管路位置不匹配问题，该结构在进出液管位置预留了150mm的调节余量，可通过短管转接适配原有制冷管路的标高与水平位置偏差，无需对原有制冷主管路做大规模切割改动，大幅缩短现场改造的施工周期，降低改造过程中制冷剂泄漏的风险。设备整体的重心经过校核，分段单元的重量可满足常规工地手动液压叉车的转运要求，无需动用大型吊装设备即可完成楼层屋面的转运与就位，适配多数商业建筑屋面的荷载限制与吊装作业条件。
