3/4英寸外螺纹油位视镜结构设计

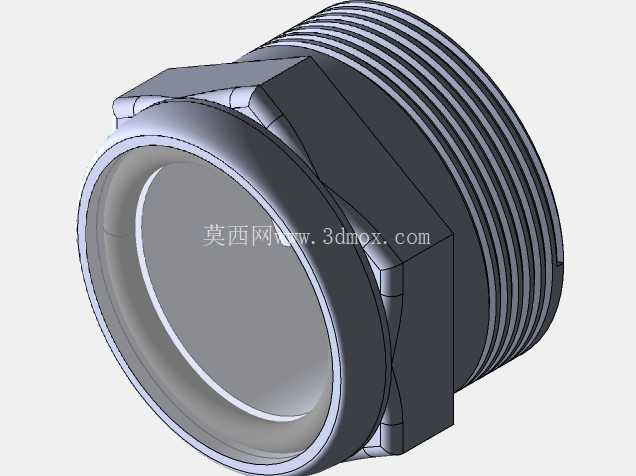

　　这款外螺纹油位视镜主要应用在闭式液压油箱、小型齿轮箱、紧凑型润滑系统的侧壁安装场景，用来直接观测腔体内部的润滑油液位高度，避免设备因缺油出现干磨、温升过快等故障，在小型液压站、台式减速装置、一体式润滑泵组上的适配性较强。从结构设计逻辑来看，整体采用一体式六角主体加外螺纹的连接形式，六角部位的对边尺寸按照常规手动扳手的操作空间预留，安装时不需要额外定制专用工装，普通开口扳手即可完成拧紧作业，外螺纹选用3/4英寸通用管螺纹规格，和市面上多数同口径的油箱预制安装孔、油路块接口可以直接匹配，不需要额外加工过渡接头。

　　视窗部分采用内嵌式密封结构，透明视片的边缘通过台阶压合结构固定在主体前端，密封槽的尺寸按照常规O型圈的压缩量设计，安装后可以承受0.6MPa以内的腔体静压，不会出现渗漏油的问题，视片的平面度控制在合理范围内，观测时不会因为曲面折射出现液位判断偏差。主体的后端螺纹段长度按照常规油箱壁厚、油路块安装厚度设计，预留了足够的螺纹啮合长度，拧紧后不会因为设备运行振动出现松脱，螺纹末端做了微小的倒角处理，安装时可以顺畅对准螺纹孔，不会刮伤安装孔内的螺纹牙型。

　　在实际选型使用时，需要注意安装面的平面度，若安装面存在焊接变形或者加工刀痕过深的情况，需要在螺纹根部加装适配的密封垫片，避免结合面渗漏；视镜的安装位置通常选在油箱侧壁的液位区间中部，既可以观测到最低警戒液位，也能看到最高注油液位，避免注油过多导致运行时油液溢出。建模过程中对六角部位的棱角做了微小的倒钝处理，既符合实际零件的加工工艺要求，避免热处理或者安装时出现应力集中崩边的问题，也不会因为棱角过于锋利划伤安装操作人员。

　　视窗的压合边做了均匀的壁厚设计，注塑或者金属压铸成型时不会出现局部缩痕，零件成型后的良率更高，整体结构没有多余的冗余设计，在满足结构强度、密封性能、观测功能的前提下尽可能压缩了轴向安装尺寸，适合安装空间比较紧凑的小型设备上，不会和周边的管路、阀件产生安装干涉。这类油位视镜和传统的管状液位计相比，不需要在箱体上开两个上下安装孔，仅需单孔安装即可完成液位观测，加工成本更低，安装工序更简单，在小容积的润滑腔体、小型液压单元上的应用优势更明显，日常维护时也不需要拆卸周边管路，直接擦拭外露视窗表面即可清晰观测内部油位，维护便捷性较高。设计时还考虑了不同工况的适配性，主体结构的壁厚按照常用的金属压铸、工程塑料注塑两种工艺的成型要求做了统一，不管是采用金属材质制作用于高压高温工况，还是采用工程塑料制作用于常温低压工况，都不需要对核心结构尺寸做大幅调整，结构通用性较强。
